DN500雨水管道流量计
- 字号 + -
本文将系统探讨DN500口径超声波流量计在雨水管道中的技术原理、核心参数及工程实践，重点分析其在大口径流体计量场景中的精准性与环境适应性。通过结合市政排水、防洪预警等典型案例，为用户提供从设计选型到运维管理的全流程参考，助力实现流体管理的可靠性与智能化。
一、技术原理与核心优势
1. 超声波流量计基础原理
DN500超声波流量计基于超声波时差法或多普勒效应工作，通过测量超声波在流体中的传播特性确定流量：
- 时差法：利用超声波顺流与逆流传播的时间差计算流速，适用于清洁液体（如雨水）；
- 多普勒法：通过检测流体中颗粒或气泡反射的超声波频移测量流速，适用于含悬浮物的污水。
其核心结构由传感器（含超声换能器）和转换器组成，传感器可外夹、插入或管段式安装，转换器负责信号处理与数据输出。
2. DN500规格的场景适配
DN500（公称直径500mm）适用于大型雨水管道、市政排水主干管等场景，流量范围通常为75~750 m³/h（水）。其无机械运动部件设计使压力损失趋近于零，显著降低系统能耗，且IP68防护等级可适应户外潮湿环境。
3. 核心优势
- 宽量程比：量程比可达1:50以上，适应流量波动剧烈的工况；
- 介质兼容性：适用于雨水、污水及含悬浮物液体；
- 非侵入式安装：外夹式传感器无需断流，维护简便；
- 环境适应性：耐受高温（≤130℃）、潮湿及短暂浸水（IP68）。
二、关键技术参数解析
1. 口径与流量范围
DN500超声波流量计适用于公称直径500mm的管道，流量范围通常为75~750 m³/h（水），可扩展至含悬浮物的污水场景。其设计覆盖市政排水、工业废水处理等大流量需求。
2. 精度与重复性
标准精度等级为±0.2%~±0.5%，重复性优于0.2%。实际精度受安装条件影响，如管道锈蚀、流体脉动等因素可能导致误差增加。
3. 电气参数
输出信号通常为4-20mA电流、脉冲或RS485通信，供电电压多为24VDC或AC220V。部分智能型设备支持MODBUS协议，便于集成至监控系统。
4. 环境适应性
传感器防护等级需达到IP68，转换器达IP65以上。工作温度范围通常为传感器-40℃至+130℃，转换器-25℃至+60℃，适应户外及工业环境。
三、典型应用场景
1. 市政雨水排放监测
在城市雨水管道中，DN500超声波流量计实时监测流量，当暴雨导致流量超过阈值时，自动触发报警系统，帮助相关部门调度排水资源，防止内涝。某省会城市案例显示，设备投入使用后，内涝预警响应时间缩短至15分钟内，排水效率提升30%。
2. 防洪预警系统

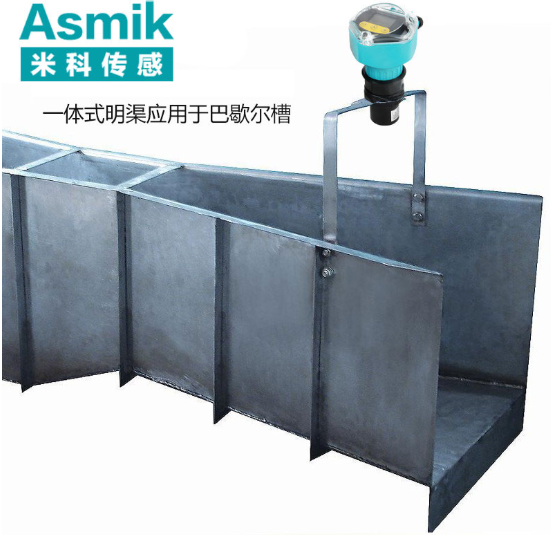

在河流或排水渠中，超声波流量计结合液位传感器，形成“流量-液位”联动监测。某南方城市试点项目显示，系统通过分析流量与液位数据，提前6小时预测洪峰到达时间，为防洪决策提供数据支持。
3. 工业废水处理
在化工或冶金企业的废水管道中，DN500设备通过多普勒法测量含悬浮物的废水流量，确保处理设施按流量调整工艺参数。某钢铁厂案例显示，设备连续运行2年，测量误差始终控制在±1%以内，年减少药剂浪费超80万元。
四、选型与安装要点
1. 前期参数确认
- 明确流体性质（清洁雨水/含悬浮物污水）；
- 核实管道工作压力与温度；
- 确定流量范围（正常/最大/最小流量）；
- 评估安装环境（户外/室内、振动、电磁干扰）。
2. 安装规范
- 传感器安装：外夹式传感器需确保与管道壁紧密贴合，无气泡；插入式需打磨管道内壁至粗糙度Ra<0.1mm；
- 直管段要求：上游至少15D（7.5米），下游5D（2.5米），避开弯头、阀门等扰动源；
- 接地与屏蔽：传感器与转换器需单独接地，接地电阻<4Ω；信号线穿金属管屏蔽；
- 防振措施：若管道振动强烈，需在上下游2D处加装紧固装置与防振垫。
3. 维护策略
- 定期校准：每半年进行实流标定或与便携式流量计比对；
- 信号质量检查：每月监测信号强度（>80%）与传输时间比（0.98~1.02）；
- 清洁保养：每季度清理传感器发射面，外夹式补涂耦合剂；
- 故障排查：若流量显示异常，首先检查直管段是否符合要求，其次验证信号线连接状态。
五、行业发展趋势
随着物联网技术发展，DN500超声波流量计正集成更多创新功能：
- 智能诊断：通过算法识别管道堵塞、泄漏等异常，自动触发报警；
- 边缘计算：在转换器中集成AI模型，实时优化流量测量参数；
- 能源管理：结合液位数据计算排水系统能耗，优化泵组运行；
- 国产化替代：国内厂商如华普微推出自研芯片方案，打破高端传感器进口依赖。
在双碳目标驱动下，超声波流量计在智慧城市、新能源领域的应用持续拓展，如海绵城市雨水回收、锂电池电解液输送等场景。
结语
DN500超声波流量计通过时差法或多普勒原理，结合大口径适配性与IP68防护等级，为市政雨水管道、工业废水处理等领域提供了高效、可靠的流体计量解决方案。其精准测量、非侵入式安装及智能化升级潜力，使其在大型流体系统中具有显著优势。未来，随着材料科学与数字技术的发展，该类产品将在实时预警、自优化等方向实现更多突破，为构建智慧排水管网奠定坚实基础。
