DN15分体式流量计仪表IP68的技术解析与应用
- 字号 + -
本文将系统探讨DN15口径分体式流量计仪表的技术原理、IP68防护等级的实践价值及工程应用，重点分析其在小口径流体计量场景中的精准性与环境适应性。通过结合典型案例与选型策略，为用户提供从设计选型到运维管理的全流程参考，助力实现流体管理的可靠性与智能化。
一、技术原理与分体式设计优势
1. 电磁流量计基础原理

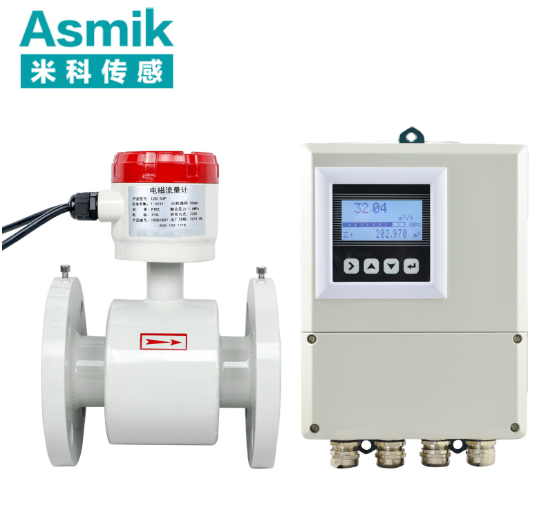

DN15分体式流量计基于法拉第电磁感应定律工作，通过测量导电液体流经磁场时产生的感应电动势来确定流量。其核心结构由分离的传感器和转换器组成：
- 传感器：包含励磁线圈与测量电极，安装于管道现场，用于生成磁场并捕获信号；
- 转换器：远程部署于控制室，负责信号处理、显示及通信，支持4-20mA、脉冲或RS485输出。
2. 分体式设计的核心价值
- 环境适应性：传感器与转换器分离，适应高温、高湿或爆炸性环境（如IP68防护等级）；
- 安装灵活性：传感器可嵌入狭窄管道空间，转换器部署于安全区域；
- 维护便利性：远程调试减少现场操作风险，降低维护成本；
- 信号稳定性：通过屏蔽电缆传输信号，抗电磁干扰能力显著提升。
3. IP68防护等级的实践意义
IP68代表设备可完全防止粉尘进入，并在一定压力下长时间浸水（通常1.5米水深，30分钟）而不受损。对于DN15分体式流量计，IP68设计使其适用于以下场景：
- 户外安装：市政供水管道、农业灌溉系统；
- 潮湿环境：污水处理厂、化工车间；
- 临时浸泡：洪水灾害或管道泄漏时的短期浸水。
二、关键技术参数解析
1. 口径与流量范围
DN15（公称直径15mm）适用于小口径流体计量，流量范围通常为0.05~5 m³/h（水）。其分体式结构可覆盖实验室、医疗设备等精密测量场景，满足高精度与低流量需求。
2. 精度与重复性
标准精度等级为0.5%至1%，重复性优于0.2%。实际精度受安装条件影响，如管道振动、流体脉动等因素可能导致误差增加。
3. 电气参数
输出信号通常为4-20mA电流或脉冲信号，供电电压多为24VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。传感器与转换器间电缆长度可达100米，满足远程部署需求。
4. 环境适应性
传感器防护等级需达到IP68，转换器达IP65以上。工作温度范围通常为传感器-40℃至+200℃，转换器-25℃至+60℃。在高温或低温工况下需选用特殊材质传感器，如316L不锈钢或哈氏合金。
三、典型应用场景
1. 实验室精密测量
在高校或科研机构的流体实验中，DN15分体式流量计通过IP68防护确保设备在潮湿环境中稳定运行。某化学实验室案例显示，采用该设备后，微量液体流量测量误差控制在±0.3%以内，满足科研级精度要求。
2. 医疗设备流体控制
在透析机或输液泵等医疗设备中，DN15设备通过耐腐蚀材质传感器与IP68设计，确保液体输送的精准性与安全性。某医院案例中，设备连续运行5年，无因环境因素导致的故障，满足医疗设备严苛的可靠性标准。
3. 农业滴灌系统
在小型农田或温室中，DN15分体式流量计配合太阳能供电系统，解决了偏远地区用电难题。农户通过手机APP实时查询用水量，系统按实际流量扣费。某试点项目显示，该模式使灌溉效率提升30%，水费纠纷减少80%。
四、选型与安装要点
1. 前期参数确认
- 明确流体性质（电导率、温度、腐蚀性）；
- 核实管道工作压力与温度；
- 确定流量范围（正常/最大/最小流量）；
- 评估安装环境（空间、振动、电磁干扰）。
2. 安装规范
- 传感器安装：水平或垂直安装于管道，避免气泡积聚；上游直管段至少5D（0.075米），下游3D（0.045米）；
- 电缆连接：使用屏蔽双绞线，长度不超过100米，避免与动力线并行；
- 接地要求：传感器与转换器需单独接地，接地电阻小于4Ω；
- 防振措施：若管道振动强烈，需在上下游2D处加装紧固装置与防振垫。
3. 维护策略
- 定期校准：每半年进行零点校准与线性度检查；
- 传感器检查：每年使用内窥镜检测电极区域，确认无沉积或腐蚀；
- 电缆检测：每季度检查屏蔽层完整性，避免信号衰减；
- 故障排查：若流量显示异常，首先检查电缆连接，其次验证接地状态。
五、行业发展趋势
随着物联网技术发展，DN15分体式流量计正集成更多创新功能：
- 无线通信：支持NB-IoT或LoRa传输，实现远程参数配置与数据上云；
- 智能诊断：通过内置算法识别电极污染、电缆故障等异常；
- 能源管理：结合压力传感器计算泵效，优化系统能耗；
- 微型化设计：传感器体积进一步缩小，适配更小口径管道。
在双碳目标驱动下，分体式流量计在新能源领域的应用持续拓展，如氢燃料电池冷却液循环控制、微型热电联产系统流量监测等。
结语
DN15分体式流量计仪表IP68通过传感器与转换器的分离设计，结合高防护等级与电磁感应技术，为实验室、医疗、农业等领域提供了精准、可靠的流体计量解决方案。其小口径适配性、环境适应性及智能化升级潜力，使其在精密测量场景中具有显著优势。未来，随着材料科学与数字技术的发展，该类产品将在远程监控、自诊断等方向实现更多突破，为构建智慧流体管理系统奠定坚实基础。
