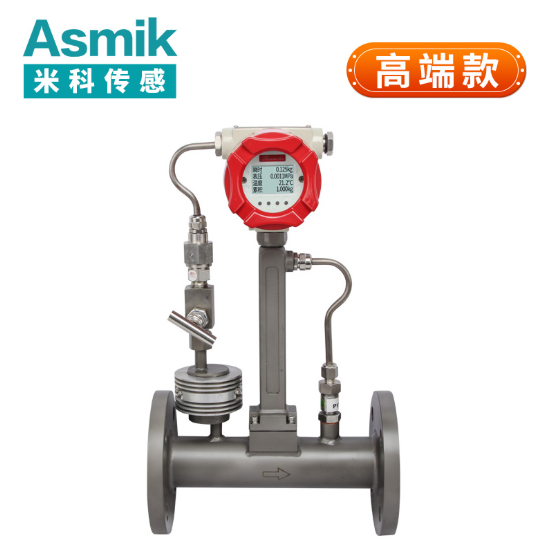

涡街流量计DN150（max9t/h）的技术解析与应用

一、技术原理与流量适配性

1. 涡街流量计基础原理

DN150涡街流量计基于卡门涡街效应工作，当流体流经非流线型漩涡发生体时，会在其下游两侧交替产生旋转方向相反的漩涡。漩涡分离频率与流体流速成正比，通过压电晶体或电容式传感器检测压力脉动，转换为与流量成正比的频率信号。其核心公式为：
Q=Kf×A​
式中：

• Q：流体体积流量（m³/h）；
• f：漩涡分离频率（Hz）；
• A：管道横截面积（m²）；
• K：仪表系数（1/m³）。

2. DN150规格的流量范围

DN150（公称直径150mm）涡街流量计在气体或液体场景下的标准流量范围为2.5~90 m³/h，最大可扩展至9t/h（需根据介质密度换算）。此数据来源于多组技术文档，具有较高可靠性。实际流量可能受以下因素影响：

• 介质密度：气体与液体的流量换算需通过密度修正；
• 安装条件：上游直管段不足会导致流场紊乱，降低测量精度；
• 压力与温度：需通过温压补偿功能修正密度变化，确保流量准确性。

3. 核心优势

• 宽量程比：量程比可达1:30，适应流量波动剧烈的工况；
• 介质兼容性：适用于气体、液体及蒸汽，但需根据介质特性选择发生体材质；
• 双向测量能力：支持正反向流量计量，适用于循环系统；
• 长期可靠性：无机械运动部件，维护周期长达5年以上。

二、关键技术参数解析

1. 口径与压力等级

DN150对应管道公称直径150mm，工作压力等级通常为1.6MPa（部分产品支持更高压力）。需根据实际工况选择，例如蒸汽计量场景中，需确认设备能否承受高温高压。

2. 精度与重复性

标准精度等级为气体测量±1.5%，液体测量±1.0%，重复性优于0.2%。实际精度受安装条件影响，如管道振动、流体脉动等因素可能导致误差增加。

3. 电气参数

输出信号通常为4-20mA电流或脉冲信号，供电电压多为24VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。

4. 环境适应性

防护等级需达到IP65以上，工作温度范围通常为-40℃至+350℃（根据传感器材质）。在高温或低温工况下需选用特殊材质发生体，如304不锈钢或哈氏合金。

三、典型应用场景

1. 工业蒸汽计量

在纺织或食品加工厂的蒸汽管道中，DN150涡街流量计用于监测锅炉输出蒸汽流量。某纺织厂案例显示，采用该设备后，蒸汽消耗核算精度提升至±1.2%，年减少能源浪费超1000吨标准煤。

2. 市政供热系统

适用于城镇供热主干管计量，DN150设备可实时监测区域热量输出。某北方城市案例中，设备投入使用后，热网平衡调节效率提升25%，年减少热能损失超5000吉焦。

3. 化工原料输送

在化工企业的液体原料输送管道中，DN150涡街流量计通过耐腐蚀材质发生体，实现精准计量。某化肥厂案例显示，设备连续运行2年，测量误差始终控制在0.8%以内，年贸易结算纠纷减少90%。

四、选型与安装要点

1. 前期参数确认

• 明确流体性质（气体/液体/蒸汽、密度、腐蚀性）；
• 核实管道工作压力与温度；
• 确定流量范围（正常/最大/最小流量）；
• 评估安装环境（空间、振动、电磁干扰）。

2. 安装规范

• 直管段要求：上游至少15D（2.25米）、下游5D（0.75米）直管段，确保流场稳定；
• 传感器方向：水平或垂直安装，避免气泡积聚或液体沉积；
• 接地与屏蔽：传感器信号线需单独穿管，避免与动力线并行；
• 防振措施：若管道振动强烈，需在上下游2D处加装紧固装置与防振垫。

3. 维护策略

• 定期校准：每半年进行零点校准与线性度检查；
• 探头检查：每年使用内窥镜检测发生体磨损情况，重点观察漩涡分离区域；
• 清洁保养：每季度清理测量管内壁沉积物，避免使用锐利工具；
• 故障排查：若流量显示异常，首先检查直管段是否符合要求，其次验证信号线连接状态。

五、行业发展趋势

随着物联网技术发展，DN150涡街流量计正集成更多创新功能：

1. 自诊断能力：可监测发生体状态、线圈故障等；
2. 预测性维护：通过振动传感器预测轴承寿命；
3. 能源管理：结合压力传感器计算泵效或风机效率；
4. 云平台接入：支持BACnet/Modbus TCP协议，实现远程监控与数据分析。

在双碳目标驱动下，涡街流量计在新能源领域的应用持续拓展，如生物质锅炉蒸汽计量、地热能开发中的热泵系统流量监测等。

结语

DN150涡街流量计通过融合传统涡街原理与现代传感技术，为工业蒸汽、市政供热、化工原料输送等领域提供了高效、可靠的流量管理解决方案。其精准测量、低维护成本及智能化升级潜力，使其在中小流量场景中具有显著优势。未来，随着材料科学与数字技术的发展，该类产品将在智能化、集成化方向实现更多突破，为构建绿色能源体系奠定坚实基础。
