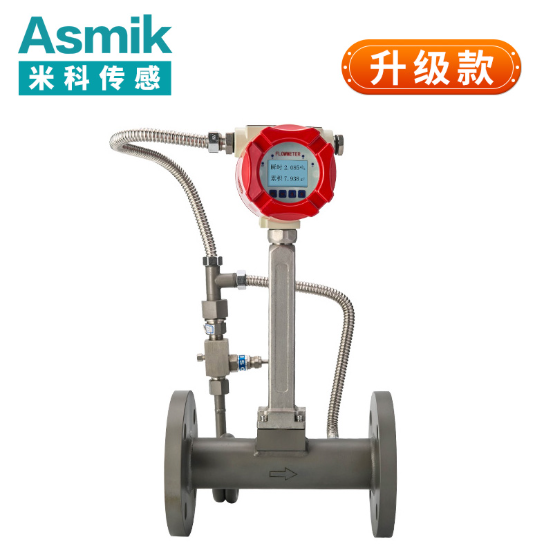

DN600空气流量计（涡街流量计）的技术解析与应用

一、技术原理与核心优势

1. 涡街流量计基础原理

DN600涡街流量计基于卡门涡街效应工作，当空气流经非流线型漩涡发生体时，会在其下游两侧交替产生旋转方向相反的漩涡。漩涡分离频率与空气流速成正比，通过压电晶体或电容式传感器检测压力脉动，转换为与流量成正比的频率信号。其核心公式为：
Q=Kf×A​
式中：

• Q：空气体积流量（m³/h）；
• f：漩涡分离频率（Hz）；
• A：管道横截面积（m²）；
• K：仪表系数（1/m³）。

2. DN600规格的适配性

DN600（公称直径600mm）涡街流量计适用于大型空气流量测量场景，如市政供气主干管、工业空压机系统等。其大口径设计可覆盖流量范围通常为1200~40000 m³/h，满足高流量工况需求。无阻流件结构使压力损失趋近于零，显著降低系统能耗。

3. 核心优势

• 宽量程比：量程比可达1:20，适应流量波动剧烈的工况；
• 介质兼容性：专为气体设计，无需电导率要求；
• 双向测量能力：支持正反向流量计量，适用于循环气系统；
• 长期可靠性：无机械运动部件，维护周期长达5年以上。

二、关键技术参数解析

1. 口径与压力等级

DN600对应管道公称直径600mm，工作压力等级通常为0.6MPa（部分产品支持更高压力）。需根据实际工况选择，例如市政供气场景中，0.6MPa已能覆盖多数需求。

2. 精度与重复性

标准精度等级为气体测量±1.5%，重复性优于0.2%。实际精度受安装条件影响，如管道振动、流体脉动等因素可能导致误差增加。

3. 电气参数

输出信号通常为4-20mA电流或脉冲信号，供电电压多为24VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。

4. 环境适应性

防护等级需达到IP65以上，工作温度范围通常为-40℃至350℃。在高温或低温工况下需选用特殊材质传感器，如304不锈钢或哈氏合金。

三、典型应用场景

1. 工业空压机系统

在钢铁、电力等行业的空压机出口管道中，DN600涡街流量计用于监测压缩空气流量。某大型钢铁厂案例显示，采用该设备后，空压机能耗降低12%，年节电效益超80万千瓦时。其4-20mA输出信号可直接接入PLC，实现能耗实时监控。

2. 市政供气管网

适用于城镇燃气主干管计量，DN600涡街流量计可实时监测区域用气量。某地级市燃气公司案例中，设备投入使用后，管网漏损率从18%降至10%，年减少非计划停气次数超20次。

3. 半导体行业气体测量

半导体制造过程中，压缩空气与氮气用量占比达总能耗的20%-30%。某工厂采用DN600涡街流量计后，通过专利双探头抗振结构与数字信号处理技术，在工业振动环境中实现±1.0%RD的测量精度，年节省制氮成本超150万元。

四、选型与安装要点

1. 前期参数确认

• 明确空气流量范围（正常/最大/最小流量）；
• 核实管道工作压力与温度；
• 评估安装环境（空间、振动、电磁干扰）。

2. 安装规范

• 直管段要求：上游至少12米（DN600×20~25D），下游3米（DN600×5D）；
• 传感器方向：水平或垂直安装，避免气泡积聚；
• 接地与屏蔽：传感器信号线需单独穿管，避免与动力线并行；
• 防振措施：若管道振动强烈，需在上下游2D处加装紧固装置与防振垫。

3. 维护策略

• 每季度进行零点校准与探头检查；
• 定期清理测量管内壁沉积物；
• 暴雨季节需检查接线盒密封性；
• 更换电极时避免划伤内衬。

五、行业发展趋势

随着物联网技术发展，DN600涡街流量计正集成更多创新功能：

1. 自诊断能力：可监测探头状态、线圈故障等；
2. 预测性维护：通过振动传感器预测轴承寿命；
3. 能源管理：结合压力传感器计算空压机效率；
4. 云平台接入：支持BACnet/Modbus TCP协议，实现远程监控。

在双碳目标驱动下，涡街流量计在新能源领域的应用持续拓展，如氢燃料电池空气供应系统、碳捕集压缩空气储能等。

结语

DN600涡街流量计通过融合传统涡街原理与现代传感技术，为工业空压机、市政供气、半导体制造等领域提供了高效、可靠的空气流量管理解决方案。其大口径设计、高精度特性及智能化升级潜力，使其在大型空气流量场景中具有显著优势。未来，随着材料科学与数字技术的发展，该类产品将在智能化、集成化方向实现更多突破，为构建绿色工业体系奠定坚实基础。
