LDDC-DN40电磁流量计的技术特性与应用解析

一、技术原理与核心优势

1. 电磁流量计基础原理

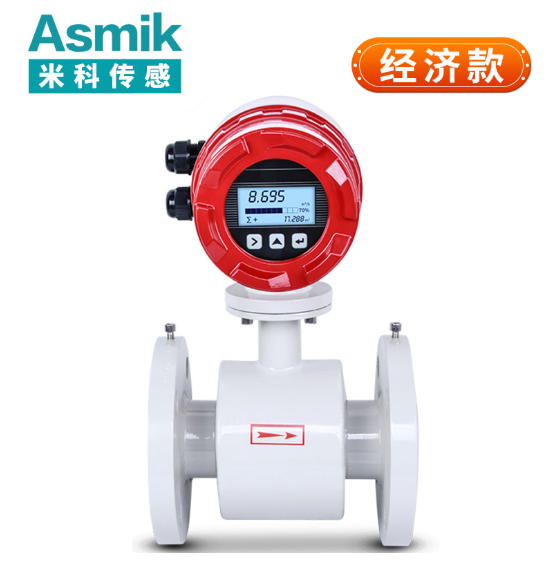

LDDC-DN40电磁流量计基于法拉第电磁感应定律工作，通过测量导电液体流经磁场时产生的感应电动势来确定流量。其核心结构由传感器和转换器组成：

• 传感器：包含励磁线圈与测量电极，用于生成磁场并捕获信号；
• 转换器：负责信号处理与显示，支持4-20mA、脉冲或RS485输出。

2. DN40规格的适配性

DN40（公称直径40mm）适用于中小流量场景，流量范围通常为1.5~15 m³/h，覆盖工业冷却水、市政供水等场景。其无阻流件设计使压力损失趋近于零，显著降低系统能耗。

3. 核心优势

• 宽量程比：量程比可达100:1，适应流量波动剧烈的工况；
• 介质兼容性：可测量腐蚀性液体，但需介质电导率大于5μS/cm；
• 双向测量能力：支持正反向流量计量，适用于循环水系统；
• 长期可靠性：无机械运动部件，维护周期长达5年以上。

二、关键技术参数解析

1. 口径与压力等级

DN40对应管道公称直径40mm，工作压力等级通常为0.6MPa（部分产品支持更高压力）。需根据实际工况选择，例如市政供水场景中，0.6MPa已能覆盖多数需求。

2. 精度与重复性

标准精度等级为0.5%至1%，重复性优于0.1%。实际精度受安装条件影响，如管道振动、流体脉动等因素可能导致误差增加。

3. 电气参数

输出信号通常为4-20mA电流或脉冲信号，供电电压多为24VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。

4. 环境适应性

防护等级需达到IP65以上，工作温度范围通常为-25℃至+60℃。在高温或低温工况下需选用特殊材质传感器，如316L不锈钢或哈氏合金。

三、典型应用场景

1. 工业冷却水系统

在钢铁、电力等行业的冷却水管道中，DN40电磁流量计用于监测设备冷却效率。某大型钢厂案例显示，采用该设备后，冷却水循环量精准控制在设计值±3%以内，年节水效益超50万吨。

2. 市政供水管网

适用于城镇供水支管计量，DN40电磁流量计可实时监测区域用水量。某地级市水务公司案例中，设备投入使用后，管网漏损率从20%降至12%，年减少非计划停水次数超30次。

3. 化工原料输送

在化工企业的酸碱液体输送管道中，DN40电磁流量计通过耐腐蚀材质传感器，实现精准计量。某化肥厂案例显示，设备连续运行2年，测量误差始终控制在0.8%以内，年贸易结算纠纷减少90%。

四、选型与安装要点

1. 前期参数确认

• 明确流体性质（电导率、温度、腐蚀性）；
• 核实管道工作压力与温度；
• 确定流量范围（正常/最大/最小流量）；
• 评估安装环境（空间、振动、电磁干扰）。

2. 安装规范

• 传感器应水平或垂直安装，避免气泡积聚；
• 上游直管段长度要求：前5D后2D（D为管径）；
• 接地电阻需小于4Ω，防止静电干扰；
• 禁止在泵出口处安装，需保持至少3D直管段。

3. 维护策略

• 每季度进行零点校准与电极检查；
• 定期清理测量管内壁沉积物；
• 暴雨季节需检查接线盒密封性；
• 更换电极时避免划伤内衬。

五、行业发展趋势

随着物联网技术发展，LDDC-DN40电磁流量计正集成更多创新功能：

1. 自诊断能力：可监测电极状态、线圈故障等；
2. 预测性维护：通过振动传感器预测轴承寿命；
3. 能源管理：结合压力传感器计算泵效；
4. 云平台接入：支持BACnet/Modbus TCP协议。

在双碳目标驱动下，电磁流量计在新能源领域的应用持续拓展，如地热能开发中的热泵系统流量监测、氢燃料电池冷却液循环控制等。

结语

LDDC-DN40电磁流量计通过融合传统计量技术与现代传感技术，为工业冷却水、市政供水、化工原料输送等领域提供了高效、可靠的流量管理解决方案。其精准测量、低维护成本及智能化升级潜力，使其在中小流量场景中具有显著优势。未来，随着材料科学与数字技术的发展，该类产品将在智能化、集成化方向实现更多突破，为构建智慧水务系统奠定坚实基础。
