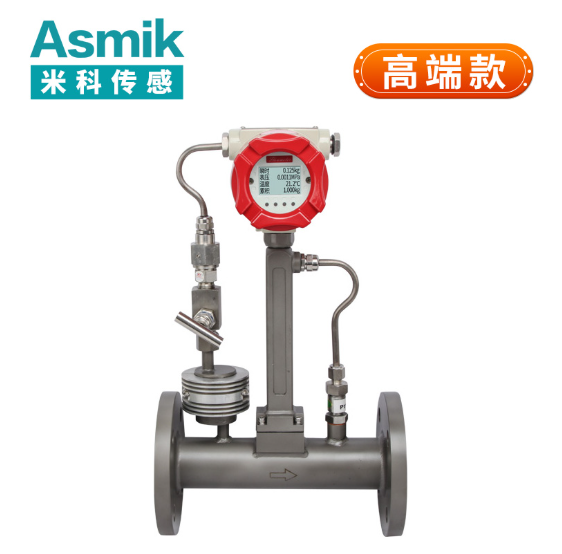

DN50涡街流量计在压缩气体测量中的技术与应用
- 字号 + -
一、技术原理与核心优势
涡街流量计基于卡门涡街效应工作，当压缩气体流经非流线型漩涡发生体时，会在其下游两侧交替产生旋转方向相反的漩涡。漩涡分离频率与气体流速成正比，通过压电晶体或电容式传感器检测压力脉动，转换为与流量成正比的频率信号。其核心优势包括：
- 宽量程比：量程比可达10:1至20:1，适应压缩气体流量波动大的特点。
- 介质兼容性：适用于空气、氮气、天然气等导电或非导电气体，需注意气体密度变化对测量的影响。
- 无阻流件设计：无压力损失，降低系统能耗。
- 抗干扰能力：部分产品采用双探头抗振结构，有效抑制管道振动干扰。
二、DN50规格关键参数
1. 流量范围与压力等级
DN50涡街流量计在压缩气体中的典型流量范围为30-300m³/h（具体需根据气体密度调整）。压力等级通常为1.6MPa，部分产品支持更高压力（如2.5MPa、4.0MPa），需根据实际工况选择。
2. 精度与重复性
标准精度为±1%FS（满量程误差），部分产品通过特殊设计可提升至±0.5%FS。重复性优于0.5%，确保长期稳定性。
3. 电气参数
输出信号为两线制4-20mA电流或脉冲信号，供电电压多为12-36VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。
4. 环境适应性
防护等级达IP67，工作温度范围-30℃至+350℃，存储温度扩展至-40℃至+450℃。在高温或低温工况下需选用特殊材质传感器。
三、典型应用场景
1. 化工行业高温裂解气测量
在石化厂乙烯裂解装置中，DN50涡街流量计用于测量420℃高温裂解气。通过选用分体式结构（传感器与变送器分离）及内置振动补偿算法，有效解决高温与振动干扰问题，测量稳定性提升至±1.5%FS。
2. 半导体行业压缩空气计量
某大型半导体制造商采用DN50涡街流量计计量空压机房主管出气量及各车间用气量。产品采用双探头抗振结构与数字信号处理技术，在2m/s低流速下仍能稳定测量，量程比全面超越传统涡街，精准解决压缩空气能耗过高问题。
3. 市政天然气贸易计量
在城镇天然气主干管中，DN50涡街流量计配合温压补偿模块，实现气体质量流量计量。其防爆设计（iaⅡCT2-T5）与高精度特性，满足贸易结算要求，年节水效益显著。
四、选型与安装要点
1. 前期参数确认
- 明确气体类型、密度、温度、压力范围。
- 确定实际流量范围（正常/最大/最小流量）。
- 评估安装环境（空间、振动、电磁干扰）。
2. 安装规范
- 直管段要求：上游≥10D，下游≥5D（D为管径）。
- 管道支撑：在流量计上下游2D处加设固定装置，避免振动干扰。
- 防爆与接地：爆炸危险场所选用防爆型，并确保可靠接地。
- 环境要求：避免强磁场或高温环境，必要时加装隔热装置。
3. 维护策略
- 每季度进行零点校准与传感器检查。
- 定期清理测量管内壁沉积物。
- 暴雨季节检查接线盒密封性。
- 更换电极时避免划伤内衬。
五、行业发展趋势
随着工业4.0推进，DN50涡街流量计正集成更多智能功能：
- 自诊断能力：监测传感器状态、线圈故障等。
- 预测性维护：通过振动传感器预测轴承寿命。
- 能源管理：结合压力传感器计算泵效。
- 云平台接入：支持Modbus TCP协议，实现远程监控与数据分析。
在双碳目标驱动下，涡街流量计在新能源领域的应用持续拓展，如氢燃料电池冷却液循环控制、地热能开发中的热泵系统流量监测等。
六、结语
DN50涡街流量计作为中流量压缩气体测量的标准配置，其技术成熟度与性价比优势在工业领域得到充分验证。通过科学选型、规范安装与定期维护，可确保设备长期稳定运行，为过程控制与能源管理提供可靠数据支撑。未来，随着材料科学与数字技术的发展，该类产品将在智能化、集成化方向实现更多突破，助力工业领域实现高效、精准的流体计量。
