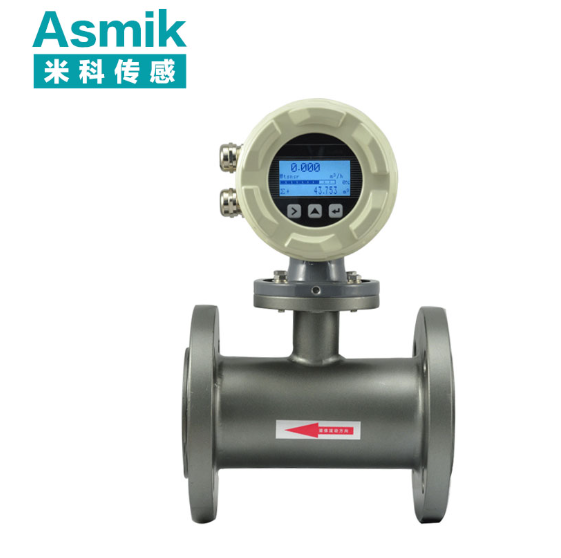

DN400电磁水表流量计的技术特性与工程应用

一、技术原理与核心优势

电磁水表基于法拉第电磁感应定律工作，通过测量导电液体流经磁场时产生的感应电动势来确定流量。其核心结构由传感器和转换器组成：传感器包含励磁线圈与测量电极，用于生成磁场并捕获信号；转换器则负责信号处理与显示。
DN400规格的电磁水表适用于大流量场景，其无阻流件设计使其在测量过程中不产生压力损失，显著降低系统能耗。相较于机械式水表，其优势体现在：

1. 高精度与稳定性：量程比通常可达1000:1，适应流量波动剧烈的工况；
2. 介质兼容性：可测量腐蚀性、含颗粒液体，但需介质电导率大于5μS/cm；
3. 双向测量能力：支持正反向流量计量，适用于循环水系统等场景；
4. 长期可靠性：无机械运动部件，维护周期长达5年以上。

二、关键技术参数解析

1. 口径与压力等级

DN400对应管道公称直径400mm，需与管道实际内径匹配安装。工作压力等级通常为1.0MPa或1.6MPa，设计时需考虑安全系数，建议实际工作压力不超过额定值的80%。

2. 精度与重复性

标准精度等级为0.5%至1%，重复性优于0.2%。实际精度受安装条件影响显著，如管道振动、流体脉动等因素可能导致误差增加。

3. 电气参数

输出信号通常为4-20mA电流或脉冲信号，供电电压多为24VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。

4. 环境适应性

防护等级需达到IP68，工作温度范围通常为-25℃至+60℃，存储温度扩展至-40℃至+85℃。在高温或低温工况下需选用特殊材质传感器。

三、典型应用场景

1. 市政供水管网

在城镇供水主干管中，DN400电磁水表常用于区域计量与管网漏损监测。其无压力损失特性可降低泵站能耗，配合GPRS无线传输模块可实现远程抄表与数据分析。某省会城市供水公司案例显示，采用该规格水表后，管网漏损率从18%降至12%，年节水效益超过500万立方米。

2. 工业循环水系统

适用于钢铁、电力等行业的冷却水循环系统。某大型钢厂循环水管道中，DN400电磁水表连续运行3年，测量误差始终控制在0.8%以内，有效支撑了生产能耗优化。

3. 农业灌溉计量

在大型灌区主干渠中，DN400电磁水表可实现精准灌溉计量。某黄河灌区试点项目显示，该设备在含沙量15kg/m³的浑水中稳定运行，数据准确度满足农业水价改革要求。

四、工程选型与安装要点

1. 前期参数确认

• 明确流体性质（电导率、温度、腐蚀性）
• 核实管道工作压力与温度
• 确定流量范围（正常/最大/最小流量）
• 评估安装环境（空间、振动、电磁干扰）

2. 安装规范

• 传感器应水平或垂直安装，避免气泡积聚
• 上游直管段长度要求：前10D后5D（D为管径）
• 接地电阻需小于10Ω，防止静电干扰
• 禁止在泵出口处安装，需保持至少3D直管段

3. 维护策略

• 每季度进行零点校准与电极检查
• 定期清理测量管内壁沉积物
• 暴雨季节需检查接线盒密封性
• 更换电极时避免划伤内衬

五、行业发展趋势

随着物联网技术发展，智能电磁水表正集成更多功能：

1. 自诊断能力：可监测电极状态、线圈故障等
2. 预测性维护：通过振动传感器预测轴承寿命
3. 能源管理：结合压力传感器计算泵效
4. 云平台接入：支持BACnet/Modbus TCP协议

在双碳目标驱动下，电磁水表在新能源领域的应用持续拓展，如地热能开发中的热泵系统流量监测、氢燃料电池冷却液循环控制等。

结语

DN400电磁水表作为大流量测量的标准配置，其技术成熟度与性价比优势在工业领域得到充分验证。通过科学选型、规范安装与定期维护，可确保设备长期稳定运行，为过程控制与能源管理提供可靠数据支撑。未来随着材料科学与数字技术的发展，该类产品将在智能化、集成化方向实现更多突破，为构建智慧水务系统奠定坚实基础。
