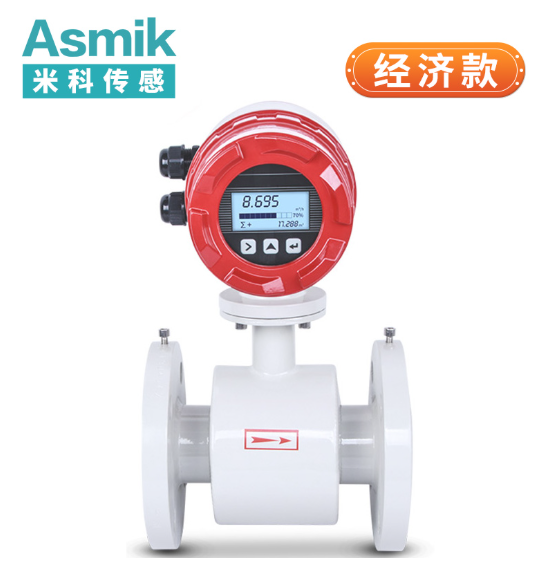

DN65（1.0MPa）电磁流量计的技术特性与应用分析

一、技术原理与核心优势

电磁流量计基于法拉第电磁感应定律工作，通过测量导电液体流经磁场时产生的感应电动势来确定流量。其核心结构由传感器和转换器组成：传感器包含励磁线圈与测量电极，用于生成磁场并捕获信号；转换器则负责信号处理与显示。
DN65规格的流量计适用于中等流量场景，1.0MPa的工作压力等级使其能够应对多数工业管道系统的压力需求。相较于其他类型流量计，其优势体现在：

1. 无阻流件设计：流体通过时无压力损失，降低系统能耗；
2. 宽量程比：通常可达100:1，适应流量波动较大的工况；
3. 介质兼容性：可测量腐蚀性、含颗粒液体，但需介质电导率大于5μS/cm；
4. 双向测量能力：支持正反向流量计量，适用于循环水系统等场景。

二、关键技术参数解析

1. 口径与压力等级

DN65对应管道公称直径65mm，需与管道实际内径匹配安装。1.0MPa压力等级表明其壳体可承受最大10公斤力/平方厘米的压力，设计时需考虑安全系数，通常建议工作压力不超过额定值的80%。

2. 精度与重复性

标准精度等级为0.5%至1%，重复性优于0.2%。实际精度受安装条件影响显著，如管道振动、流体脉动等因素可能导致误差增加。

3. 电气参数

输出信号通常为4-20mA电流或脉冲信号，供电电压多为24VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。

4. 环境适应性

防护等级需达到IP65以上，工作温度范围通常为-25℃至+60℃，存储温度扩展至-40℃至+85℃。在高温或低温工况下需选用特殊材质传感器。

三、典型应用场景

1. 市政水务系统

在城镇供水管道中，DN65电磁流量计常用于区域计量与管网漏损监测。其无压力损失特性可降低泵站能耗，配合GPRS无线传输模块可实现远程抄表与数据分析。

2. 化工生产过程

适用于酸碱溶液、有机溶剂等导电液体的计量。在某化肥厂尿素溶液输送系统中，采用316L不锈钢电极的电磁流量计，在含氨介质中稳定运行超过三年，测量误差始终控制在0.8%以内。

3. 食品医药行业

需选用符合卫生标准的304/316L不锈钢材质，表面粗糙度低于Ra0.8μm。某乳品企业采用该规格流量计进行牛奶流量控制，通过CIP在线清洗验证，满足SIP灭菌要求。

四、选型与安装要点

1. 前期参数确认

• 明确流体性质（电导率、温度、腐蚀性）
• 核实管道工作压力与温度
• 确定流量范围（正常/最大/最小流量）
• 评估安装环境（空间、振动、电磁干扰）

2. 安装规范

• 传感器应水平或垂直安装，避免气泡积聚
• 上游直管段长度要求：前10D后5D（D为管径）
• 接地电阻需小于10Ω，防止静电干扰
• 禁止在泵出口处安装，需保持至少3D直管段

3. 维护策略

• 每季度进行零点校准与电极检查
• 定期清理测量管内壁沉积物
• 暴雨季节需检查接线盒密封性
• 更换电极时避免划伤内衬

五、行业发展趋势

随着物联网技术发展，智能电磁流量计正集成更多功能：

1. 自诊断能力：可监测电极状态、线圈故障等
2. 预测性维护：通过振动传感器预测轴承寿命
3. 能源管理：结合压力传感器计算泵效
4. 云平台接入：支持BACnet/Modbus TCP协议

在双碳目标驱动下，电磁流量计在新能源领域的应用持续拓展，如地热能开发中的热泵系统流量监测、氢燃料电池冷却液循环控制等。

结语

DN65（1.0MPa）电磁流量计作为中流量测量的标准配置，其技术成熟度与性价比优势在工业领域得到充分验证。通过科学选型、规范安装与定期维护，可确保设备长期稳定运行，为过程控制与能源管理提供可靠数据支撑。未来随着材料科学与数字技术的发展，该类产品将在智能化、集成化方向实现更多突破。
