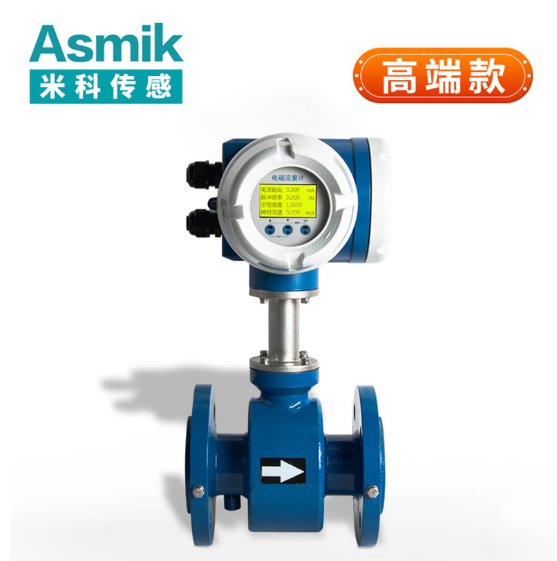

电磁流量计LDG-SUP-DN40

一、技术原理：法拉第电磁感应定律的工程化应用

电磁流量计LDG-SUP-DN40的工作原理基于法拉第电磁感应定律。当导电液体在垂直于磁场的管道中流动时，液体中的带电粒子会因流体运动切割磁感线，从而在管道两侧产生感应电动势。这一电动势的大小与液体流速成正比，通过测量电动势即可推导出流体的流量值。
具体实现中，该型号流量计的表体内部安装有一对电极和励磁线圈。励磁线圈产生稳定的磁场，电极则负责检测流体流动时产生的感应电动势。传感器将这一微弱信号转换为标准电信号，经处理后显示为流量值。由于测量过程不依赖流体的压力、温度或密度等参数，电磁流量计在测量导电液体时具有极高的稳定性。

二、关键参数解析：LDG-SUP-DN40型号的技术特性

电磁流量计LDG-SUP-DN40的性能由一系列关键参数决定，以下是核心参数的详细解析：

1. 公称直径（DN40）
   • 定义：公称直径为40mm，表示流量计适用于管道内径为40mm的场景。
   • 适用场景：适用于中小流量的液体测量，如市政供水、工业废水处理、化工原料输送等。
2. 量程比与流速范围
   • 量程比：通常可达100:1，覆盖从低流速（0.3m/s）到高流速（15m/s）的宽泛范围。
   • 实际意义：量程比越大，流量计适应流量波动的能力越强，减少因流量变化导致的设备更换需求。
3. 测量精度与重复性
   • 标准精度：±0.5%，部分优化型号可达到±0.2%。
   • 重复性：≤0.15%读数，确保长期稳定性。
4. 电极与衬里材质
   • 电极材质：可选316L不锈钢、哈氏合金（Hastelloy）、钛合金等，适应不同介质的腐蚀性。
   • 衬里材质：常用聚四氟乙烯（PTFE）、聚氨酯（PU）或橡胶，确保在酸、碱、盐等腐蚀性介质中的稳定性。
5. 输出信号与通信协议
   • 输出信号：支持4-20mA电流信号、脉冲信号或数字信号（如RS485、HART、Modbus）。
   • 通信协议：兼容工业自动化系统，实现远程监控与数据集成。
6. 防护等级与防爆认证
   • 防护等级：主机IP65，传感器IP67，适应户外及潮湿环境。
   • 防爆要求：在爆炸性环境中，需通过本安防爆认证（如Ex ia IIC T6）。

三、性能优势：适应复杂工况的核心特点

电磁流量计LDG-SUP-DN40的性能优势体现在以下方面：

1. 耐腐蚀与适应性设计
   • 材质选择：根据介质成分选择表体、衬里及电极材质，避免设备腐蚀。
   • 特殊工况适应：可测量含固体颗粒或高粘度的导电液体（如污泥、纸浆）。
2. 无压损与低维护
   • 无压损设计：测量管内无机械可动部件，流体通过时几乎无压力损失，降低系统能耗。
   • 自清洁功能：部分型号通过流体动力学设计，利用液体流动实现电极表面的自动清洁，减少人工维护需求。
3. 双向测量与温压补偿
   • 双向测量：支持正向和反向流量测量，适应需要监测流体流向的场合。
   • 温压补偿：内置温度与压力补偿算法，消除环境因素对测量的干扰。
4. 紧凑设计与安装便捷
   • 体积小巧：DN40型号表体长度通常不超过300mm，适应空间受限的安装环境。
   • 法兰连接：采用标准法兰连接，兼容常见管道系统，降低施工难度。

四、应用场景：覆盖多领域的流量测量需求

电磁流量计LDG-SUP-DN40的应用场景广泛，涵盖市政、工业、环保、能源等多个领域：

1. 市政供水与污水处理
   • 供水计量：用于小区、商业建筑的二次供水系统，精确计量用水量。
   • 污水处理：监测小型污水处理站的污泥、药剂流量，支持工艺控制与能耗优化。
2. 工业流程控制
   • 化工行业：计量酸、碱、盐等腐蚀性介质的微量输送，确保反应釜进料精度。
   • 食品加工：监测饮料、乳制品等液体的流量，符合卫生级标准。
3. 环保监测与排放控制
   • 废水排放：监测工厂废水排放流量，确保符合环保法规。
   • 烟气脱硫：计量石灰石浆液等脱硫剂流量，支持环保设备运行。
4. 能源计量与管理
   • 热电联产：计量蒸汽、热水等介质的流量，支持能源贸易结算。
   • 区域能源：监测建筑群冷热负荷，优化能源调度与节能改造。

五、选型与维护：从需求分析到成本优化

用户在选型时，需综合考量以下因素，以实现性能与成本的平衡：

1. 介质特性匹配
   • 导电性：仅适用于导电液体（电导率≥5μS/cm），非导电介质（如油类）需选择其他类型流量计。
   • 腐蚀性：根据介质成分选择表体、衬里及电极材质，避免设备腐蚀。
   • 粘度与固体含量：高粘度或含固体颗粒的液体需选择抗堵塞设计的流量计，确保测量精度。
2. 安装条件评估
   • 直管段要求：上下游需保留足够直管段（通常前10D后5D），减少流体扰动对测量的影响。
   • 安装方式：法兰连接或夹持式安装，适应不同管道布局。
3. 环境适应性验证
   • 防护等级：户外安装需选择IP65/IP67设备，避免雨水侵蚀。
   • 防爆要求：在爆炸性环境中，需通过本安防爆认证。
4. 功能与数据需求
   • 数据接口：根据是否需要远程传输选择RS485、HART或无线通信功能。
   • 电源类型：固定式安装优先选择220V交流电，便携式或偏远区域选择锂电池。
5. 维护与校准
   • 定期检查：检查表体与探头清洁度，确保无杂质堵塞。
   • 校准周期：根据使用频率与介质特性，定期校准流量计，确保测量准确性。

六、市场现状与竞争格局

全球电磁流量计市场呈现稳步增长态势，中国市场成为重要增长极：

1. 市场规模与增长
   • 2024年全球电磁流量计市场规模达7亿美元，预计2030年突破10亿美元，年复合增长率5.6%。
   • 中国市场受益于工业自动化水平的提升、环保政策的推动以及基础设施建设的加速，需求持续增长。
2. 竞争格局
   • 市场由国际品牌与国内企业共同竞争，国内企业通过技术创新与本土化服务，逐步提升市场份额，部分产品已在性能上接近国际水平。
3. 技术发展趋势
   • 智能化升级：集成传感器与通信模块，实现远程监控与数据集成。
   • 材料创新：采用新型耐腐蚀材料，扩展应用场景。

七、发展趋势：技术创新与行业融合

未来，电磁流量计LDG-SUP-DN40将朝着更高精度、更强适应性、更智能化的方向发展：

1. 材料科学与制造工艺升级
   • 采用3D打印技术制造表体与探头，优化流体通道设计，减少压力损失。
   • 例如，某企业通过3D打印技术，使流量计压损降低。
2. 智能化与物联网融合
   • 支持5G通信与边缘计算，实现实时数据传输与本地决策。
   • 例如，某型号产品可通过手机APP进行参数设置，减少现场维护次数。
3. 绿色制造与能效优化
   • 低功耗设计成为主流，某企业通过优化电路设计，使产品功耗降低，支持太阳能供电，适用于偏远地区。
4. 行业标准与认证完善
   • 随着国际贸易增加，产品需通过ISO、CE等国际认证。
   • 例如，某企业通过欧盟CE认证，产品出口量增长。

结语

电磁流量计LDG-SUP-DN40凭借其高精度、耐腐蚀、安装便捷等优势，已成为中小口径管道流量测量的优选方案。用户在选型时，需结合介质特性、管道条件、环境适应性及功能需求，选择性价比最优的设备。随着技术的不断进步，该型号流量计将在智能化、数字化、绿色化方向持续演进，为工业生产、环保监测、水资源管理等领域提供更精准、高效的流量测量解决方案。
