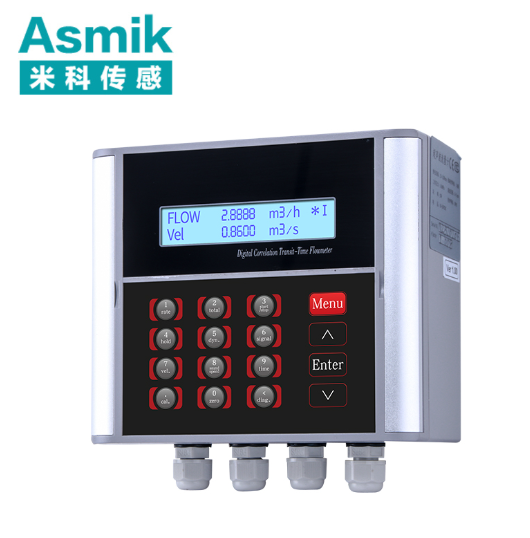

超声波流量计DN1200

一、技术原理：超声波时差法与多普勒效应法的工程化应用

超声波流量计DN1200的工作原理主要基于以下两种技术：

1. 时差法（传播时间差法）
   • 超声波发射与接收：流量计配备一对超声波换能器，分别作为发射器和接收器，安装在管道外壁或内侧。
   • 传播时间测量：当流体静止时，超声波在两个换能器间的传播时间相等；当流体流动时，顺流方向的超声波传播速度加快，逆流方向则减慢，产生时间差（Δt）。
   • 流速与流量计算：通过公式 v=2LC2​⋅Δt 计算流速（v），再结合管道横截面积（A）得出流量（Q=A·v）。其中，C为超声波在流体中的声速，L为换能器间距。
2. 多普勒效应法
   • 频移测量：当超声波遇到流体中的悬浮颗粒或气泡时，反射波频率发生变化（多普勒频移）。
   • 流速推算：通过频移量与流体流速的线性关系，推导出平均流速，进而计算流量。
   • 适用场景：特别适用于含固体颗粒或气泡的介质（如污水、泥浆）。

二、关键参数解析：DN1200型号的技术特性

超声波流量计DN1200的性能由一系列关键参数决定，以下是核心参数的详细解析：

1. 公称直径（DN1200）
   • 定义：适用于管道内径为1200mm的场景，覆盖超大型管道的流量测量需求。
   • 适用场景：城市供水主干管、跨区域调水工程、工业原料输送等大流量场景。
2. 量程比与流速范围
   • 量程比：通常可达100:1，覆盖从低流速（0.01m/s）到高流速（25m/s）的宽泛范围。
   • 实际意义：适应流量波动较大的工况，减少设备更换频率。
3. 测量精度与重复性
   • 标准精度：±1%读数（时差法），±0.5%读数（经过标定）。
   • 重复性：≤0.15%读数，确保长期稳定性。
4. 介质适应性
   • 适用介质：水、海水、工业污水、酸碱溶液、油类等导电或非导电液体。
   • 限制条件：多普勒法要求介质中颗粒或气泡体积含量＜10%。
5. 环境与防护性能
   • 工作温度：-30℃至160℃（传感器），-20℃至60℃（主机）。
   • 防护等级：主机IP65，传感器IP67，适应户外及潮湿环境。
   • 防爆认证：部分型号通过本安防爆认证（如Ex ib I Mb），适用于煤矿等危险区域。
6. 电源与安装方式
   • 电源类型：支持220V交流电或内置锂电池（便携式型号）。
   • 安装方式：外夹式或插入式安装，无需切割管道，降低施工成本。

三、性能优势：适应超大型管道的核心特点

超声波流量计DN1200的性能优势体现在以下方面：

1. 非侵入式测量
   • 无需断流安装：通过外夹式传感器吸附在管道外壁，无需切割管道或停机，降低安装成本与安全风险。
   • 无压损设计：测量过程不改变流体状态，避免传统流量计因压损导致的能耗增加。
2. 介质适应性广
   • 多场景覆盖：可测量清洁液体（如自来水）、含颗粒介质（如污水）及高粘度流体（如油类）。
   • 材质兼容性：适用于钢、不锈钢、PVC、玻璃钢等多种管道材质，允许有衬里。
3. 智能化与数据集成
   • 数据存储与传输：内置存储器可记录测量数据，支持RS485、Modbus等通信协议，实现远程监控与数据集成。
   • 诊断功能：部分型号具备自诊断能力，可检测传感器状态、信号质量等参数。
4. 低维护成本
   • 无机械部件：无转动或磨损部件，减少故障率与维护需求。
   • 自清洁功能：部分型号通过流体动力学设计，减少传感器表面污垢附着。

四、应用场景：覆盖多领域的流量检测需求

超声波流量计DN1200的应用场景广泛，涵盖市政、工业、农业、环保等多个领域：

1. 市政供水与管网监测
   • 跨区域调水工程：在南水北调等大型项目中，监测主干管流量，确保水资源合理分配。
   • 城市供水安全：通过实时流量数据，快速定位漏点，减少水资源浪费。
2. 工业流程控制与能源管理
   • 大型化工原料输送：计量乙烯、丙烯等原料的流量，支持生产调度与成本控制。
   • 能源贸易结算：在石油、天然气输送管道中，提供高精度流量数据，确保贸易公平。
3. 环保与污水处理
   • 工业废水排放总量控制：在钢铁、造纸等行业，监测排放流量，确保符合环保法规。
   • 河流与渠道流量监测：评估自然水体的流量变化，支持生态保护与防洪决策。
4. 农业灌溉与水资源管理
   • 大型灌区流量调控：在黄河、长江等流域的灌溉系统中，监测水量分配，避免水资源浪费。
   • 泵站效率评估：验证泵组输出流量，优化灌溉系统设计。

五、选型与维护：从需求分析到成本优化

用户在选型时，需综合考量以下因素，以实现性能与成本的平衡：

1. 介质特性匹配
   • 介质类型：明确测量对象为清洁液体、含颗粒液体还是高粘度液体，选择对应的测量原理（时差法或多普勒法）。
   • 温度与压力：根据介质温度（如高温水、低温液体）选择传感器材质与防护等级。
2. 管道条件评估
   • 管径与材质：确认管道内径为1200mm，材质适合外夹式安装（如钢、PVC等）。
   • 直管段要求：上游需保留至少10倍管径（10D）的直管段，下游5倍管径（5D），确保流场稳定。
3. 环境适应性验证
   • 防护等级：户外或潮湿环境需选择IP65/IP67设备。
   • 防爆需求：在煤矿、化工等危险区域，需通过本安防爆认证。
4. 功能与数据需求
   • 数据接口：根据是否需要远程传输选择RS485、Modbus或无线通信功能。
   • 电源类型：固定式安装优先选择220V交流电，便携式或偏远区域选择锂电池。
5. 维护与校准
   • 定期校准：建议每1-2年校准一次，确保测量精度。
   • 传感器清洁：使用后擦拭传感器表面，避免污垢影响信号传输。

六、市场现状与竞争格局

全球超声波流量计市场呈现稳步增长态势，中国市场成为重要增长极：

1. 市场规模与增长
   • 2024年全球超声波流量计市场规模达7亿美元，预计2030年突破10亿美元，年复合增长率5.6%。
   • 中国市场受益于工业自动化、环保政策及“双碳”目标，需求持续增长。
2. 竞争格局
   • 市场由国际品牌与国内企业共同竞争，国内企业通过技术创新（如算法优化、传感器设计）逐步提升市场份额。
   • 代表性企业包括汇中股份、迪纳声等，产品性能接近国际水平。
3. 技术发展趋势
   • 智能化升级：集成物联网（IoT）与大数据分析，实现远程监控与预测性维护。
   • 材料创新：采用高温传感器、耐腐蚀声楔材料，扩展应用场景。
   • 低功耗设计：优化电路与电池技术，延长便携设备续航时间。

七、发展趋势：技术创新与行业融合

未来，超声波流量计DN1200将朝着更高精度、更强适应性、更智能化的方向发展：

1. 算法与传感器技术突破
   • 引入人工智能（AI）与机器学习（ML），提升复杂流场（如湍流、多相流）下的测量精度。
   • 开发高频超声波换能器，提高信号分辨率与抗干扰能力。
2. 物联网与数字化集成
   • 支持5G通信与边缘计算，实现实时数据传输与本地决策。
   • 与SCADA、MES等系统无缝对接，构建智能工厂流量管理平台。
3. 绿色制造与能效优化
   • 采用环保材料与低功耗设计，符合“双碳”目标要求。
   • 开发太阳能辅助充电功能，延长野外作业时间。
4. 行业标准与认证完善
   • 推动国际标准（如ISO）与中国标准（GB）的互认，提升产品全球竞争力。
   • 加强防爆、环保等认证，满足跨行业需求。

结语

超声波流量计DN1200凭借其非侵入式测量、适应介质广泛、维护成本低等优势，已成为超大型管道流量检测领域的核心工具。用户在选型时，需结合介质特性、管道条件、环境适应性及功能需求，选择性价比最优的设备。随着技术的不断进步，超声波流量计将在智能化、数字化、绿色化方向持续演进，为工业生产、环保监测、水资源管理等领域提供更精准、高效的流量测量解决方案。
