手持式超声波流量计DN50-700联测的技术解析与行业应用

一、技术原理与核心优势

手持式超声波流量计基于时差法原理设计，通过测量超声波在流体中顺流与逆流传播的时间差，结合管道截面积换算实现流量计量。其核心优势体现在三个方面：其一，非接触式测量无需破坏管道，通过外夹式传感器即可完成检测，适用于不便停产的场景；其二，测量精度可达±1%至±0.5%，部分高端型号重复性达0.2%，满足贸易结算需求；其三，量程比宽泛，典型型号覆盖DN50至DN700管径，适配流速范围0.01m/s至12m/s。
该技术路线赋予设备三大特性：低流阻特性降低能耗，宽量程比满足复杂工况需求，高精度测量保障数据可靠性。例如，在市政供水场景中，其非接触式特性避免水质污染风险，同时实现管网泄漏的精准定位。

二、结构特性与选型要点

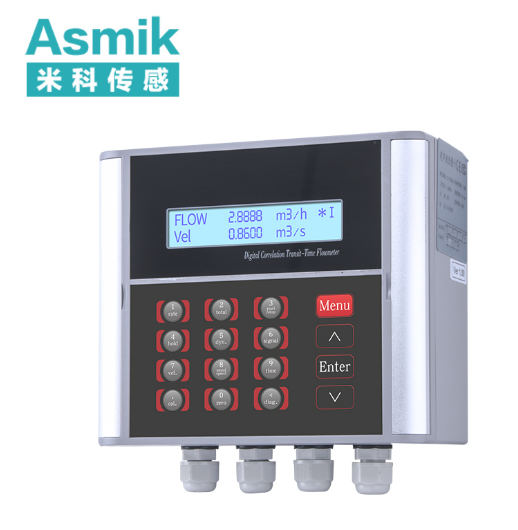

设备由传感器、转换器、显示单元及电池模块构成。传感器采用V法或Z法安装，支持金属、PVC、玻璃钢等材质管道，兼容橡胶、环氧沥青等内衬。转换器集成多脉冲技术、数字信号处理技术及误差校正算法，确保信号稳定性。显示单元提供中英文双显界面，支持菜单切换与数据记录功能。
选型时需重点关注六项参数：测量范围需覆盖DN50-DN700管径，精度等级根据场景选择±0.5%或±1%型号，介质特性决定传感器材质与耦合剂类型，环境温度影响电池续航与电子元件稳定性，直管段要求需满足上游10D、下游5D条件，附加功能如热量测量、防爆认证等按需配置。例如，在化工场景中，需选用耐腐蚀传感器并配置防爆外壳。

三、典型应用场景分析

在市政供水领域，设备广泛应用于原水引水、水厂出水及管网监测。例如，在长江引水工程中，通过非接触式测量实现日供水规模百万立方米的精准计量，其低流阻特性降低水泵能耗。污水处理厂利用该设备监测进出水流量，配合化学需氧量在线分析仪，优化药剂投加量。对于雨水排放系统，采用IP67防护等级设计，确保在淹没工况下持续稳定工作。
工业流程控制是另一重要应用领域。在石油化工生产中，精确计量原油、成品油流量，确保贸易交接公平性。对于高温介质，需配置耐高温传感器，适配300℃工况。在制药行业，通过外夹式安装实现高纯水系统流速监测，避免介质污染风险。食品加工场景中，设备支持CIP在线清洗，满足卫生级要求。
能源行业同样依赖该设备。在火力发电厂，精确计量冷却循环水流量，保障汽轮机安全运行。对于地热发电场景，采用耐高温设计，适配150℃以上工况。在液化天然气接收站，通过低温型传感器实现-196℃介质计量，确保贸易交接准确性。

四、技术发展趋势展望

随着工业物联网发展，设备呈现三大演进方向：一是智能化升级，集成边缘计算模块实现自诊断功能，当传感器耦合度下降时自动触发报警；二是微型化设计，采用分体式结构，传感器与转换器间距扩展至100米，适配空间受限场景；三是低功耗设计，锂亚硫酰氯电池供电型号实现12小时连续工作，配合NB-IoT无线传输技术，构建分布式监测网络。
在双碳目标驱动下，环保监测需求激增。设备通过温压补偿算法，精确测量蒸汽、压缩空气等能源介质，为能效分析提供基础数据。新型自清洁传感器设计，利用流体动能自动清除附着物，维护周期延长至24个月。对于多相流测量场景，研发电容耦合式传感器，实现气液两相流精准计量。
手持式超声波流量计DN50-700作为成熟可靠的流量测量解决方案，其技术演进始终围绕提升测量精度、扩展应用边界、降低全生命周期成本展开。通过科学选型、规范安装与专业维护，该类型仪表可在复杂工业场景中持续发挥关键作用，为流程工业数字化转型提供基础数据支撑。未来随着材料科学与信息技术融合深化，其应用场景与功能边界将持续拓展，在智慧工厂建设中扮演更重要角色。
