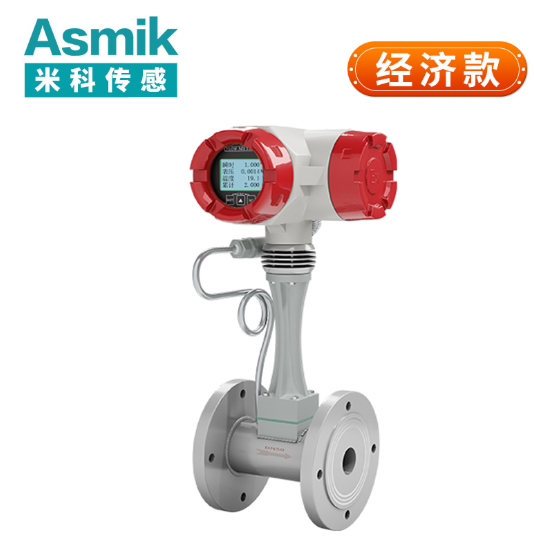

DN80法兰流量计

一、技术原理与核心优势

涡街流量计基于卡门涡街原理设计，通过检测流体绕过非流线型阻流体时产生的周期性涡旋脱落频率实现流量测量。当流体以一定流速通过DN80法兰连接的测量管时，在三角柱形旋涡发生体下游形成交替排列的涡列，其脱落频率与流体流速呈线性关系。传感器通过压电晶体或电容式元件捕捉涡旋产生的交变应力信号，经信号处理单元转换为标准电信号输出。
该技术路线赋予DN80法兰涡街流量计三大核心优势：其一，量程比可达1:10至1:20，覆盖低流速至高流速的宽泛测量范围；其二，测量精度可达±1.0%至±1.5%，满足贸易结算级计量需求；其三，无可动部件设计显著降低维护频次，配合304/316L不锈钢材质本体，可耐受-40℃至350℃介质温度及0.6MPa至4.0MPa工作压力。

二、结构组成与选型要点

DN80法兰连接方式符合GB/T 9119-2000标准，法兰外径200mm，螺栓孔距160mm，适配PN16/PN25压力等级。典型结构包含测量管组件、旋涡发生体、传感器单元及变送器四部分。旋涡发生体采用梯形或矩形截面设计，其几何参数直接影响斯特劳哈尔数稳定性；传感器安装位置需避开流体再循环区，通常设置于发生体下游4D（D为管道内径）处。
选型时需重点关注三项参数：介质特性决定材质选择（如蒸汽计量需选用耐热不锈钢），工艺条件影响压力等级匹配，量程需求关联传感器量程下限。对于饱和蒸汽测量，建议选择带有温度压力补偿功能的智能型仪表，通过内置算法修正密度变化对测量的影响。

三、安装规范与维护策略

正确安装是保障测量精度的前提。DN80法兰流量计应水平安装于直管段充足的位置，上游需保持15D以上、下游5D以上的直管段长度。对于含颗粒介质，建议加装磁性过滤器，并定期检查旋涡发生体表面光洁度。变送器安装环境需满足IP67防护等级，避免强电磁干扰及机械振动。
日常维护包含三项核心工作：每6个月进行一次零点校准，使用标准表法验证示值误差；每年检查法兰密封面完整性，更换老化O型圈；对蒸汽应用场景，需每2年执行在线除垢处理，防止旋涡发生体结垢导致测量偏差。

四、典型应用场景分析

在石油化工领域，DN80法兰涡街流量计广泛应用于导热油循环系统，其耐高温特性可稳定工作于300℃工况，配合哈氏合金材质传感器，有效抵御介质腐蚀。在冶金行业，高炉煤气计量场景中，该类型仪表通过宽量程比特性，精准捕捉0.5m/s至35m/s流速变化，为能效分析提供基础数据支撑。
电力行业蒸汽管网计量是另一重要应用场景。采用分体式结构设计的智能型流量计，通过Hart协议实现远程参数配置，结合温度压力补偿算法，将蒸汽干度影响控制在±0.5%以内，显著提升计量准确性。在市政供热系统，批量应用的DN80涡街流量计通过MODBUS通信协议接入能源管理系统，构建起覆盖全城的热网监测网络。

五、技术发展趋势展望

随着工业物联网技术发展，DN80法兰流量计正呈现两大演进方向：一是智能化升级，通过集成边缘计算模块实现自诊断功能，当旋涡发生体磨损度超标时自动触发预警；二是微型化设计，采用MEMS工艺制造的传感器单元，使整体重量降低40%，更适配空间受限的改造项目。
在双碳目标驱动下，低功耗设计成为研发重点。新型锂亚硫酰氯电池供电型号可实现10年免维护运行，配合NB-IoT无线传输技术，为分布式能源计量提供经济高效的解决方案。
DN80法兰涡街流量计作为成熟可靠的流量测量解决方案，其技术演进始终围绕提升测量精度、扩展应用边界、降低全生命周期成本展开。通过科学选型、规范安装与专业维护，该类型仪表可在复杂工业场景中持续发挥关键作用，为流程工业数字化转型提供基础数据支撑。未来随着材料科学与信息技术融合深化，其应用场景与功能边界将持续拓展，在智慧工厂建设中扮演更重要角色。
