dn300 污水管网电磁流量计
- 字号 + -

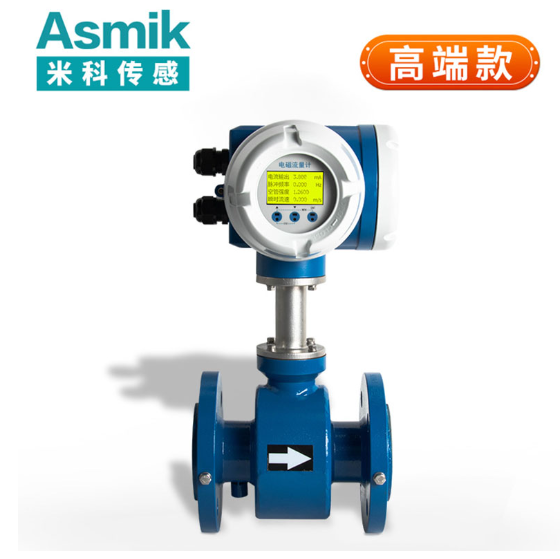

在城市基础设施建设与工业废水处理领域，dn300 污水管网承担着收集、输送污水的关键任务，其流量监测的准确性直接影响污水处理效率、管网运行安全及环保达标评估。电磁流量计凭借无机械阻流部件、抗污染能力强、测量精度稳定等特性，成为 dn300 污水管网流量计量的核心设备。本文将从技术原理、应用优势、工程安装、维护策略及选型要点等方面，系统解析电磁流量计在污水管网中的实践应用，为相关领域的工程设计与运行管理提供参考。
一、技术原理与核心特性
电磁流量计的工作原理基于法拉第电磁感应定律：当导电液体在磁场中做切割磁力线运动时，会在垂直于磁场和流动方向的电极上产生感应电动势，感应电势大小与流体流速成正比。对于 dn300 污水管网，该技术的核心优势体现在以下方面：（一）无阻流结构适应复杂介质
污水中常含有悬浮物、纤维、泥沙等杂质，传统机械类流量计易出现堵塞或磨损，而电磁流量计内部无任何活动部件或节流装置，管道内表面光滑，可有效减少杂质附着与缠绕风险。其测量管内衬采用耐磨、耐腐蚀材料（如氯丁橡胶、聚四氟乙烯），能承受污水中硫化氢、酸碱物质的长期侵蚀，显著提升设备使用寿命。（二）高精度测量与宽量程范围
在 dn300 管道中，电磁流量计的测量精度通常可达 ±0.5%~±1.0%，重复性误差≤0.1%，满足污水计量的精度要求。其量程比可达 100:1，既能捕捉管网低负荷运行时的微小流量（如 0.1m/s 流速），也能应对暴雨期间的瞬时大流量（如 10m/s 流速），为管网负荷分析提供全工况数据支持。（三）低功耗与智能化设计
现代电磁流量计集成微功耗处理器与数字信号处理技术，支持 4~20mA 电流信号、RS485 通讯及 HART 协议，可无缝接入管网监控系统。部分型号配备液晶显示屏，实时显示流量、流速、累计量等参数，便于现场巡检与数据读取。二、典型应用场景分析
（一）污水管网流量监测与调度
在城市排水系统中，dn300 管道常作为区域污水收集主干管或支管，连接多个排水小区与污水处理厂。电磁流量计安装于管网节点处，可实时监测各管段流量数据，为排水调度提供依据：- 旱季流量监控：通过分析夜间最小流量，评估管网漏损情况，结合 GIS 系统定位漏点；
- 雨季峰值预警：捕捉暴雨期间的流量突变，联动泵站控制系统调整抽水速率，避免管道溢流；
- 分区计量管理：在排水管网分区（如按街道、工业区划分）安装流量计，统计各区域污水产生量，为污水处理费核算提供数据支撑。
（二）污水处理厂工艺控制
在污水处理厂进水管道（通常为 dn300~dn1000）安装电磁流量计，可精确控制后续处理工艺参数：- 生化池曝气调节：根据进水流量动态调整曝气量，确保活性污泥的供氧效率，降低能耗；
- 药剂投加优化：依据实时流量计算絮凝剂、消毒剂的投加量，避免药剂浪费或不足；
- 沉淀效果评估：通过监测二沉池出水流量，分析污泥沉降性能，及时调整回流比。
（三）工业废水排放监测
在化工、造纸、食品加工等企业的废水排放管道中，dn300 电磁流量计用于监测废水排放量，确保达标排放：- 环保合规性检测：实时记录流量数据并上传至环保监管平台，满足《污水综合排放标准》（GB8978）的在线监测要求；
- 生产工艺优化：通过流量波动分析，识别生产环节的异常排水（如设备泄漏、清洗水过量），辅助生产流程改进。
三、工程安装规范与技术要求
（一）安装前的管道条件评估
- 直管段要求：为保证流场稳定，传感器上游需保留 5D~10D（D 为管径，dn300 即 300mm）的直管段，下游保留 3D~5D 直管段，避免安装在弯头、阀门、变径管等部件附近（至少距离上述部件 3D 以上）。若现场空间受限，可在传感器上游安装流动调整器，改善流场均匀性。
- 管道材质与接地：电磁流量计要求管道导电或接地良好，对于金属管道，需确保传感器与管道法兰电气连通（通过跨接导线），接地电阻≤10Ω；对于非金属管道（如 UPVC、玻璃钢），需在传感器前后安装接地环，防止静电干扰。
（二）安装步骤与注意事项
- 传感器定位：优先选择垂直安装（流体自下而上流动），减少气泡聚集；水平安装时，传感器电极轴线应处于水平方向，避免顶部或底部积液影响测量。
- 密封与防腐处理：法兰连接处使用耐油、耐酸碱的密封垫片（如 EPDM 橡胶），螺栓均匀紧固，防止污水渗漏；对于户外安装，需为变送器加装遮阳罩或防护箱，避免阳光直射与雨水侵蚀。
- 信号线缆敷设：传感器与变送器之间的电缆采用屏蔽双绞线，长度不超过 30m（若超过需使用信号放大器），远离动力电缆以减少电磁干扰。电缆进线口需做防水密封处理，避免潮气进入变送器内部。
四、维护策略与故障处理
（一）日常维护要点
- 定期巡检项目：
- 查看显示屏数据是否异常（如流量波动过大、信号强度低于阈值）；
- 检查法兰连接处有无渗漏，接地端子是否松动；
- 清理传感器表面的污泥、杂物，确保外壳散热良好。
-
周期性校准：根据 JJG1033-2019《电磁流量计检定规程》，用于贸易结算的流量计需每年校准一次，一般监测用途可每 2~3 年校准一次。校准方法包括实流校准（使用标准流量装置）或在线比对（与同管道其他流量计数据交叉验证）。
（二）常见故障及解决方法
- 测量值波动大：
- 可能原因：管道内有气泡、流场不稳定、电极污染；
- 解决措施：在传感器上游加装排气阀，延长直管段长度，停机清洗电极表面污垢（使用软毛刷配合中性清洁剂）。
- 零点漂移：
- 可能原因：管道未充满流体、接地不良、内衬老化；
- 解决措施：检查管道压力（确保满管流），重新焊接接地导线，更换磨损的内衬材料。
- 信号中断：
- 可能原因：电缆接头松动、变送器故障、电极绝缘层破损；
- 解决措施：紧固接线端子，更换备用变送器，返厂维修或更换传感器。
（三）内衬与电极的寿命管理
污水中的悬浮物长期冲刷会导致内衬磨损（尤其是流速 > 5m/s 的管段），酸性或碱性介质可能腐蚀电极材料（如 316L 不锈钢电极在强酸性环境中易生锈）。建议每 3~5 年对传感器进行拆解检查，根据磨损程度更换内衬（如氯丁橡胶内衬磨损量超过 1mm 时需更换），选择更耐腐蚀的电极材质（如哈氏合金、钛合金）。五、选型关键因素与参数配置
（一）介质特性匹配
- 腐蚀性评估：
- 普通生活污水（pH6~9）可选用氯丁橡胶内衬 + 316L 不锈钢电极；
- 含强酸（如 pH<2）或强碱（如 pH>12）的工业废水，需采用聚四氟乙烯（PTFE）内衬 + 钽电极；
- 含大量泥沙、纤维的污水，优先选择聚氨酯内衬（耐磨性优于橡胶），并增大电极尺寸（如直径 16mm 以上）以减少堵塞风险。
- 温度与压力限制：
- 橡胶类内衬耐温范围通常为 - 10℃~60℃，PTFE 内衬可耐受 - 20℃~180℃；
- dn300 管道工作压力一般≤1.6MPa，需选择额定压力≥1.5 倍工作压力的传感器（如 PN2.5 法兰）。
（二）精度与功能配置
- 精度等级选择：
- 用于贸易结算或工艺控制，选择 ±0.5 级精度；
- 仅作流量趋势监测，可选用 ±1.0 级精度以降低成本。
- 功能模块配置：
- 具备双向测量功能（支持正反向流量监测），满足管网水流方向可能变化的场景（如倒灌工况）；
- 集成数据存储功能（存储至少 30 天历史数据），便于离线分析流量波动规律。
（三）防护与认证要求
- 防护等级：传感器需达到 IP68（水下 10m 深长期浸泡）或 IP67（短时浸水），变送器防护等级≥IP65，适应潮湿的井下安装环境。
- 合规性认证：选择具备 CE、ISO9001 认证的产品，用于环保监测的设备需符合 HJ212-2017《污染物在线监控（监测）系统数据传输标准》。
六、挑战与发展趋势
（一）应用挑战
- 非满管流影响：当 dn300 管道处于非满管状态（如重力流排水），传统电磁流量计无法准确测量，需搭配液位传感器实现多参数补偿，或选择具备非满管测量功能的特殊型号。
- 长期运行稳定性：污水中的钙镁离子易在电极表面结垢（如碳酸钙沉积），导致信号衰减，需开发自清洁电极（如超声波除垢技术）或智能诊断算法（自动识别结垢并报警）。
（二）技术发展趋势
- 智能化与自诊断：集成 AI 算法的电磁流量计可实时分析信号质量，自动识别气泡干扰、内衬磨损等故障，减少人工巡检成本；
- 低功耗与无线传输：采用 LoRa、NB-IoT 等无线通讯技术，解决偏远地区或井下流量计的供电与数据传输难题，实现全网覆盖监测；
- 多参数融合测量：结合压力、液位、电导率等传感器，构建一体化监测模块，为污水管网建模与数字孪生提供多维数据支持。
