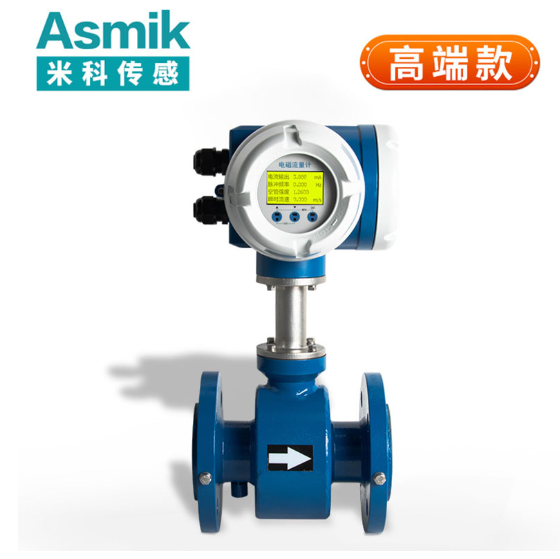

DN350电磁流量计

  • 字号 + -

在工业流量测量领域,DN350电磁流量计作为大口径流体计量的核心设备,广泛应用于市政供水、污水处理、化工生产及能源计量等场景。其技术特性与选型策略直接关系到生产过程的稳定性与经济效益。本文将从技术原理、市场应用、选型要点、安装规范、维护校准及未来趋势等维度,系统解析DN350电磁流量计的核心价值,为用户提供专业参考。


一、技术原理与核心优势

电磁流量计基于法拉第电磁感应定律工作,通过测量导电液体在磁场中运动产生的感应电动势实现流量计量。DN350型号的技术优势主要体现在:

  1. 高精度测量能力
    采用低频矩形波励磁或双频励磁技术,流量测量精度可达±0.5%,满足贸易结算、能源审计等高精度需求。部分型号通过数字信号处理技术,进一步降低噪声干扰,提升低流速测量稳定性。

  2. 宽量程比适应性
    量程比普遍达到150:1,可覆盖从涓流到满管的流量范围。例如,DN350型号在测量再生水时,流量范围可达10-1500m³/h,适应不同工况需求。

  3. 无压损设计
    全通径结构避免传统节流装置产生的能量损失,DN350管道每年可减少泵送能耗约12%-18%。以日处理量10万吨的污水处理厂为例,年节电成本可超百万元。

  4. 耐腐蚀与耐磨性能
    内衬材料可选聚四氟乙烯(PTFE)、聚氯丁橡胶、聚氨酯等,适应不同介质需求。例如,PTFE衬里可耐受浓度98%的硫酸,而陶瓷衬里则适用于矿浆、煤浆等高磨损性介质。

二、行业应用场景分析

  1. 市政供水与排水
    在DN350管径的输水干线中,电磁流量计用于监测区域用水量、管网漏损及泵站效率。通过4G/NB-IoT技术实现远程数据传输,配合智能分析平台,可精准定位漏损点,降低水资源浪费。

  2. 化工生产流程
    测量酸碱溶液、有机溶剂等腐蚀性介质流量。例如,在合成氨生产中,精确计量氢气、氮气混合比例,确保反应效率。防爆型设计满足Class I, Div 1危险区域需求。

  3. 能源行业计量
    用于火力发电厂冷却水循环系统、核电站海水淡化流程的流量监测。双向测量功能支持正反向能量流统计,优化能源调配效率。

  4. 环保工程监测
    在污水处理厂进水口与出水口部署,实时监测COD、氨氮等污染物浓度与流量的关联性,为工艺调整提供数据支撑。

三、选型关键要素

  1. 介质特性匹配
    • 电导率:被测液体电导率需≥5μS/cm,低电导率介质(如纯水)需选用电容式或超声波流量计;
    • 温度范围:根据工况选择合适衬里材料,高温介质(>120℃)需采用特殊封装技术;
    • 流体类型:气体介质需考虑压缩因子修正,蒸汽需选择专用温压补偿型号。
  2. 安装环境要求
    • 空间限制:DN350设备需保证前后直管段长度(前10D后5D),避免弯头、阀门等干扰;
    • 防护等级:户外安装需选择IP68防护,水下应用建议采用分体式结构;
    • 防爆认证:易燃易爆场所需通过ATEX或IECEx认证。
  3. 功能配置选择
    • 通讯接口:优先选择支持Modbus TCP/IP、OPC UA等工业协议的设备,实现与SCADA系统无缝对接;
    • 自诊断功能:具备空管检测、电极结垢预警等智能诊断,降低维护成本;
    • 数据存储:内置EEPROM可存储百万条记录,满足历史数据追溯需求。

四、安装与调试规范

  1. 管道处理要求
    • 清洁度:安装前需清除管道内焊渣、锈蚀等杂质,避免划伤衬里;
    • 接地设计:设备需可靠接地,避免电磁干扰影响测量精度;
    • 流向标识:确保流体流向与设备箭头方向一致,避免测量误差。
  2. 电极安装角度
    • 水平安装:适用于大多数工况,减少气泡对测量的影响;
    • 垂直安装:适用于含颗粒介质,避免沉积物附着电极。
  3. 参数设置与校验
    • 管道参数:输入管道材质、壁厚、衬里厚度等参数;
    • 介质参数:设置流体声速、粘度、密度等物理特性;
    • 零点校验:在满管无流状态下验证零点稳定性,确保测量基准准确。

五、维护与校准策略

  1. 定期巡检

    • 外观检查:确认衬里无破损、电极无结垢;
    • 信号质量监测:通过设备内置诊断功能评估信噪比(SNR),SNR>15dB为正常;
    • 温度校验:使用高精度温度计对比进出口温度传感器读数,误差应<0.5℃。
  2. 在线校准技术
    采用便携式流量标准装置或超声波流量计比对法,无需停运即可完成校准。部分型号支持远程在线校准,通过注入已知信号模拟流量变化,提升校准效率。

  3. 故障应急处理

    • 流量波动:检查管道是否满管,或介质中是否含气;
    • 无显示:确认电源模块是否正常,检查保险丝熔断情况;
    • 数据异常:重启设备并观察历史曲线,判断是否为偶发干扰。

六、未来发展趋势

  1. 智能化升级
    集成边缘计算芯片,实现流量数据的实时分析与异常预警。例如,通过机器学习算法预测管网泄漏,提前24小时发出预警。

  2. 数字化集成
    与物联网平台深度融合,支持数字孪生技术应用。在智慧水务项目中,通过三维建模模拟管网运行状态,优化调度策略。

  3. 新材料应用
    碳化硅陶瓷衬里、石墨烯电极等新型材料将提升设备耐温(>200℃)、耐压(>10MPa)性能,拓展在超临界流体测量领域的应用。

  4. 绿色节能设计
    采用低功耗电路与太阳能供电系统,降低设备全生命周期碳排放。部分型号已实现待机功耗<1W,满足偏远地区部署需求。

七、结语

DN350电磁流量计作为工业流量测量的核心设备,其技术演进与行业应用深度融合,正推动流程工业向智能化、绿色化方向转型。用户在选型时,需综合考量介质特性、安装环境及功能需求,选择技术成熟、服务完善的解决方案。随着新材料、新技术的不断突破,电磁流量计将在节能减排、碳中和等领域发挥更大价值,助力工业可持续发展。
