插入式流量计 DN1000
- 字号 + -
在现代工业与市政基础设施中，DN1000 大口径管道广泛应用于供水、污水处理、石油化工等领域，其流量监测的准确性直接影响系统运行效率与资源管理成效。插入式超声波流量计凭借非侵入式测量、宽量程适应性及便捷维护等特性，成为 DN1000 管道流量计量的优选方案。本文将从技术原理、应用场景、安装维护及选型要点等方面，系统阐述该技术的核心价值与实践路径。
一、技术原理与核心优势

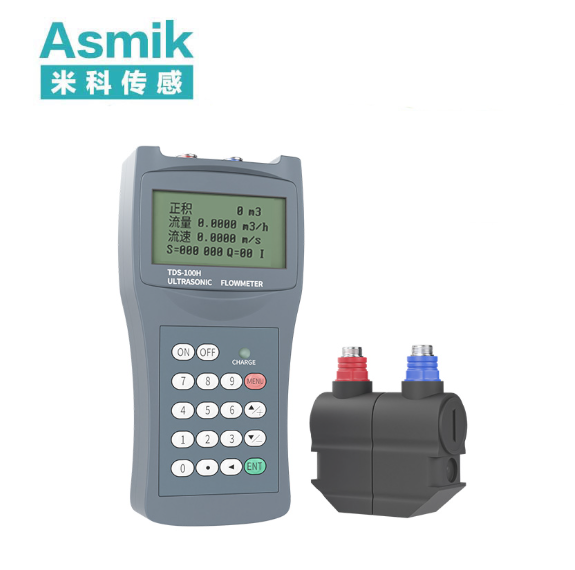

插入式超声波流量计基于超声波在流体中的传播特性实现流量测量，主要采用时差法或多普勒效应两种技术路径。时差法通过测量超声波顺流与逆流传播的时间差计算流速，适用于清洁、低含杂流体；多普勒法则利用声波反射频率变化推算含悬浮颗粒流体的流速，具备更强的介质适应性。对于 DN1000 管道，多声道超声波技术尤为关键。通过在管道不同截面布置多个测量点（如二声道、四声道），可有效捕捉流速分布差异，提升测量精度与稳定性。例如，双声道系统可将测量误差控制在 ±0.5% 以内，重复性精度优于 ±0.1%，显著优于单声道方案。此外，该技术无需破坏管道结构，通过球阀或法兰接口即可实现在线安装，特别适合无法停水施工的场景。
二、典型应用场景与技术适配
- 市政水务系统
在城市供水主干管及污水处理厂进水管道中，DN1000 插入式超声波流量计可实时监测流量数据，为漏损控制与产销差管理提供依据。例如，在分区计量（DMA）中，其 0.5 级的准确度等级能确保 “分母” 数据的可靠性，避免因计量偏差导致管理决策失误。同时，设备支持 RS485、4G 等通讯协议，可无缝接入智慧水务平台，实现数据远程传输与分析。 - 能源与化工领域
在石油输送、热力管网等场景中，设备需应对高温、高压及腐蚀性介质的挑战。超声波流量计的 IP68 防护等级与无活动部件设计，可在 - 25℃至 55℃环境中长期稳定运行，且低压损特性（仅为孔板流量计的 1/2）有助于降低能耗。例如，在某热电站冷却系统改造中，该技术通过 PLC 远程控制实现流量调节误差≤±2%，同时减少人工维护成本。 - 工业过程控制
对于造纸、冶金等行业的大口径工艺管道，插入式超声波流量计可实时反馈流量数据，支持生产流程优化。其宽量程比（1:100）与低始动流速（0.005m/s）特性，可覆盖从微小流量到满负荷运行的全工况监测需求。
三、安装规范与维护要点
- 安装条件与步骤
- 直管段要求：为确保流场稳定，需保证上游 15D、下游 10D 的直管段长度（D 为管径），避免弯头、阀门等干扰源。
- 传感器定位：采用球阀插入式安装时，需通过专用工具精确调整探头插入深度，确保其中心轴线与管道轴线重合。对于 DN1000 管道，建议采用多声道传感器并结合软件补偿算法，以降低流速分布不均的影响。
- 环境适配：在潮湿或水下环境中，需选择防水等级达 IP68 的传感器，并设置专用仪表井以便后期维护。
- 维护策略与校准周期
- 日常维护：定期检查耦合剂状态，避免干裂或气泡导致信号衰减；每季度使用扭矩扳手紧固夹具，防止传感器移位。
- 校准管理：根据 JJF1030-2007 标准，超声波流量计检定周期一般不超过 2 年。对于贸易结算等高精度需求场景，建议每年进行现场校验，并通过标准流量装置对比确保误差≤±1%。
- 故障处理：当信号强度低于 70% 或测量波动超过 ±5% 时，需检查管道结垢、探头污染等问题，必要时在线拔出传感器进行清洗。
四、选型关键与性能优化
- 参数匹配
- 介质特性：根据流体类型（如水、污水、油品）选择对应的传感器材质（如 316L 不锈钢）与测量原理（时差法或多普勒法）。例如，含泥沙的污水场景优先采用多普勒型传感器。
- 精度需求：对于计量级应用（如出厂水计量），需选择 0.5 级以上准确度的多声道设备；而过程监控场景可采用 1.0 级单声道方案以降低成本。
- 环境适应性：高温介质（如 > 120℃）需选用耐高温传感器，并缩短信号电缆长度至 50m 以内以减少衰减。
- 系统集成优化
- 数据融合：结合压力、温度等多参数测量，可通过软件算法实现体积流量与质量流量的转换，提升数据应用价值。
- 冗余设计：在关键流程中采用双传感器并联配置，可实现测量数据的交叉验证，降低单点故障风险。
五、挑战与发展趋势
尽管插入式超声波流量计在 DN1000 管道中表现出显著优势，仍需应对以下挑战：- 复杂流场干扰：当管道存在弯头、变径时，流速分布不均可能导致测量偏差。通过延长直管段长度或采用数值模拟优化安装位置，可有效缓解该问题。
- 长期稳定性维护：管道内壁结垢或传感器污染会影响信号质量，需建立定期清洗与校准机制，并探索自清洁涂层等新技术应用。
