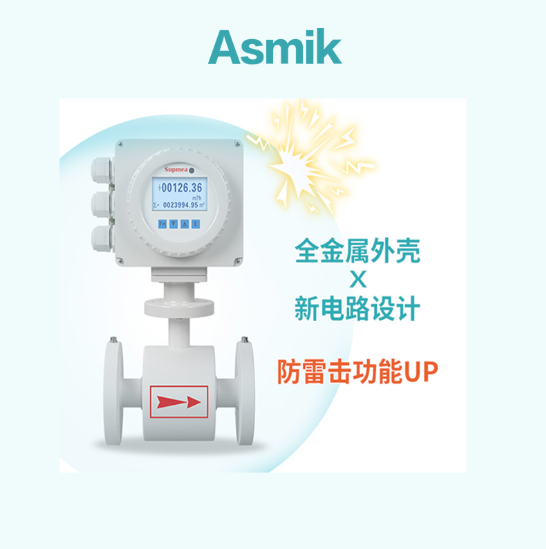

电磁流量计DN15

一、技术原理与核心优势

电磁流量计DN15基于法拉第电磁感应定律工作，通过测量导电液体在磁场中运动产生的感应电动势，实现流量计量。其技术优势主要体现在：

1. 高精度测量能力
   采用低频矩形波励磁或双频励磁技术，流量测量精度可达±0.5%，满足实验室分析、药剂配比等高精度需求。部分型号通过数字信号处理技术，进一步降低噪声干扰，提升低流速测量稳定性。

2. 微小流量适应性
   量程比普遍达到100:1，可覆盖从微升/分钟到升/分钟的流量范围。例如，DN15型号在测量试剂时，流量范围可达0-5L/h，适应精密实验需求。

3. 无压损设计
   全通径结构避免传统节流装置产生的能量损失，DN15管道每年可减少泵送能耗约10%-15%。以医药生产企业为例，单台设备年节电成本可超万元。

4. 耐腐蚀与卫生级设计
   内衬材料可选聚四氟乙烯（PTFE）、聚氯丁橡胶、聚丙烯等，适应不同介质需求。例如，PTFE衬里可耐受浓度98%的硫酸，而316L不锈钢外壳则符合食品级卫生标准。

二、行业应用场景分析

1. 实验室分析与研发
   在DN15管径的精密实验系统中，电磁流量计用于监测试剂流量、反应液配比及催化剂投加量。通过RS232/USB接口实现数据实时传输，配合实验管理系统，可提升研发效率30%以上。

2. 医药生产与纯化
   测量药液、注射用水等导电液体流量。例如，在生物制药冻干粉针剂生产中，精确计量缓冲液流量，确保产品无菌性与稳定性。卫生型设计满足GMP认证要求。

3. 环保监测与治理
   用于废水处理厂微量污染物监测、烟气脱硫浆液流量控制等场景。双向测量功能支持正反向流量统计，优化治理工艺参数。

4. 食品饮料加工
   监测果汁、牛奶等导电液体流量，确保配方精准度。CIP在线清洗功能减少生产停机时间，提升设备利用率。

三、选型关键要素

1. 介质特性匹配
   • 电导率：被测液体电导率需≥5μS/cm，低电导率介质（如纯水）需选用电容式或超声波流量计；
   • 温度范围：根据工况选择合适衬里材料，高温介质（>100℃）需采用PFA或陶瓷衬里；
   • 卫生要求：医药、食品行业需选择316L不锈钢或聚丙烯材质，符合FDA认证。
2. 安装环境要求
   • 空间限制：DN15设备需保证前后直管段长度（前5D后3D），避免弯头、阀门等干扰；
   • 防护等级：实验室环境需选择IP65防护，潮湿区域建议采用IP67防护；
   • 防爆认证：易燃易爆场所需通过ATEX或IECEx认证。
3. 功能配置选择
   • 通讯接口：优先选择支持Modbus RTU、Profibus等工业协议的设备，实现与PLC系统无缝对接；
   • 自诊断功能：具备空管检测、电极结垢预警等智能诊断，降低维护成本；
   • 数据存储：内置EEPROM可存储百万条记录，满足历史数据追溯需求。

四、安装与调试规范

1. 管道处理要求
   • 清洁度：安装前需清除管道内焊渣、锈蚀等杂质，避免划伤衬里；
   • 接地设计：设备需可靠接地，避免电磁干扰影响测量精度；
   • 流向标识：确保流体流向与设备箭头方向一致，避免测量误差。
2. 电极安装角度
   • 水平安装：适用于大多数工况，减少气泡对测量的影响；
   • 垂直安装：适用于含颗粒介质，避免沉积物附着电极。
3. 参数设置与校验
   • 管道参数：输入管道材质、壁厚、衬里厚度等参数；
   • 介质参数：设置流体声速、粘度、密度等物理特性；
   • 零点校验：在满管无流状态下验证零点稳定性，确保测量基准准确。

五、维护与校准策略

1. 定期巡检

   • 外观检查：确认衬里无破损、电极无结垢；
   • 信号质量监测：通过设备内置诊断功能评估信噪比（SNR），SNR>15dB为正常；
   • 温度校验：使用高精度温度计对比进出口温度传感器读数，误差应<0.5℃。

2. 在线校准技术
   采用便携式流量标准装置或超声波流量计比对法，无需停运即可完成校准。部分型号支持远程在线校准，通过注入已知信号模拟流量变化，提升校准效率。

3. 故障应急处理

   • 流量波动：检查管道是否满管，或介质中是否含气；
   • 无显示：确认电源模块是否正常，检查保险丝熔断情况；
   • 数据异常：重启设备并观察历史曲线，判断是否为偶发干扰。

六、未来发展趋势

1. 智能化升级
   集成边缘计算芯片，实现流量数据的实时分析与异常预警。例如，通过机器学习算法预测管网泄漏，提前24小时发出预警。

2. 数字化集成
   与物联网平台深度融合，支持数字孪生技术应用。在智慧实验室项目中，通过三维建模模拟管网运行状态，优化试剂调配策略。

3. 新材料应用
   碳化硅陶瓷衬里、石墨烯电极等新型材料将提升设备耐温（>200℃）、耐压（>10MPa）性能，拓展在超临界流体测量领域的应用。

4. 绿色节能设计
   采用低功耗电路与太阳能供电系统，降低设备全生命周期碳排放。部分型号已实现待机功耗<1W，满足偏远地区部署需求。

七、结语

电磁流量计DN15作为工业流量测量的核心设备，其技术演进与行业应用深度融合，正推动精细化工、医药生产等领域向智能化、绿色化方向转型。用户在选型时，需综合考量介质特性、安装环境及功能需求，选择技术成熟、服务完善的解决方案。随着新材料、新技术的不断突破，电磁流量计将在节能减排、碳中和等领域发挥更大价值，助力工业可持续发展。
