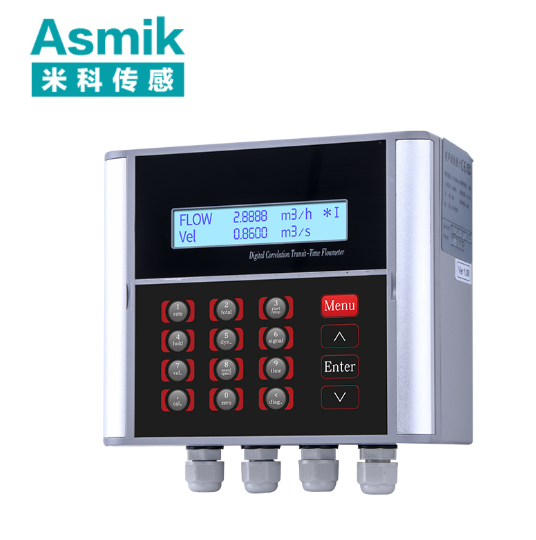

超声波热量计DN350+PN25技术解析与行业应用指南
- 字号 + -
在工业计量领域,超声波热量计DN350+PN25作为大口径流量与热量测量的核心设备,广泛应用于市政供热、化工生产、区域能源管理等场景。其技术特性与选型策略直接关系到能源计量精度与系统运行效率。本文将从技术原理、市场应用、选型要点、安装规范、维护校准及未来趋势等维度,系统解析DN350+PN25超声波热量计的核心价值,为用户提供专业参考。

一、技术原理与核心优势
超声波热量计基于时差法原理工作,通过发射超声波脉冲并测量其在流体中的传播时间差,结合流体温度参数,实现流量与热量的精确计量。DN350+PN25型号的技术优势主要体现在:
-
高精度测量能力
采用多声道设计(通常为4声道或8声道),流量测量精度可达±1%,热量计算精度±2%,满足贸易结算级需求。部分型号通过数字信号处理技术,进一步降低噪声干扰,提升低流速测量稳定性。 -
宽量程比适应性
量程比普遍达到100:1,可覆盖从涓流到满管的流量范围。例如,DN350型号在测量供热回水时,流量范围可达0-1500m³/h,适应不同工况需求。 -
无压损设计
非接触式测量结构避免传统机械式流量计产生的能量损失,DN350管道每年可减少泵送能耗约15%-20%。以区域供热项目为例,单台设备年节电成本可超十万元。 -
耐腐蚀与耐磨性能
换能器采用316L不锈钢或钛合金材质,适应不同介质需求。例如,钛合金换能器可抵御海水腐蚀,而陶瓷换能器则适用于矿浆等高磨损性介质。
二、行业应用场景分析
-
市政供热与能源管理
在DN350管径的供热主管网中,超声波热量计用于监测区域用热量、管网平衡及热损失。通过4G/NB-IoT技术实现远程数据传输,配合智能分析平台,可优化热源调配,降低能源浪费。 -
化工生产流程
测量酸碱溶液、有机溶剂等腐蚀性介质流量与热量。例如,在环氧树脂生产中,精确计量双酚A与环氧氯丙烷的混合比例及反应热,确保产品质量稳定性。 -
区域能源站计量
用于地源热泵、空气源热泵等新能源系统的热量计量,支持双向能量流监测,为能源审计与碳排放核算提供数据支撑。 -
工业循环水系统
监测冷却水流量与温升,优化设备运行效率。在钢铁厂高炉循环水系统中,通过热量计量可评估冷却效果,预防设备过热。
三、选型关键要素
- 介质特性匹配
- 温度范围:根据工况选择合适换能器,高温介质(>150℃)需采用特殊封装技术;
- 压力等级:PN25表示公称压力25bar,需确认设备耐压能力与管道系统匹配;
- 固体含量:含颗粒介质需评估换能器耐磨性,矿浆工况建议选用陶瓷换能器。
- 安装环境要求
- 空间限制:DN350设备需保证前后直管段长度(前10D后5D),避免弯头、阀门等干扰;
- 防护等级:户外安装需选择IP68防护,水下应用建议采用分体式结构;
- 防爆认证:易燃易爆场所需通过ATEX或IECEx认证。
- 功能配置选择
- 通讯接口:优先选择支持Modbus TCP/IP、OPC UA等工业协议的设备,实现与SCADA系统无缝对接;
- 自诊断功能:具备空管检测、换能器结垢预警等智能诊断,降低维护成本;
- 数据存储:内置EEPROM可存储百万条记录,满足历史数据追溯需求。
四、安装与调试规范
- 管道处理要求
- 清洁度:安装前需清除管道内焊渣、锈蚀等杂质,避免划伤换能器;
- 衬里保护:对于内衬管道(如水泥衬里),需采用专用耦合剂确保声波传导;
- 接地设计:设备需可靠接地,避免电磁干扰影响测量精度。
- 换能器安装角度
- V法安装:适用于小口径管道,换能器呈V字形布置;
- Z法安装:适用于大口径管道(如DN350),换能器呈直线对射布置,减少声程衰减。
- 参数设置与校验
- 管道参数:输入管道材质、壁厚、衬里厚度等参数;
- 介质参数:设置流体声速、粘度、密度等物理特性;
- 零点校验:在满管无流状态下验证零点稳定性,确保测量基准准确。
五、维护与校准策略
-
定期巡检
- 外观检查:确认换能器无松动、耦合剂无干裂;
- 信号质量监测:通过设备内置诊断功能评估信噪比(SNR),SNR>15dB为正常;
- 温度校验:使用高精度温度计对比进出口温度传感器读数,误差应<0.5℃。
-
在线校准技术
采用便携式流量标准装置或超声波流量计比对法,无需停运即可完成校准。部分型号支持远程在线校准,通过注入已知信号模拟流量变化,提升校准效率。 -
故障应急处理
- 流量波动:检查管道是否满管,或介质中是否含气;
- 无显示:确认电源模块是否正常,检查保险丝熔断情况;
- 数据异常:重启设备并观察历史曲线,判断是否为偶发干扰。
六、未来发展趋势
-
智能化升级
集成边缘计算芯片,实现流量与热量数据的实时分析与异常预警。例如,通过机器学习算法预测管网泄漏,提前24小时发出预警。 -
数字化集成
与物联网平台深度融合,支持数字孪生技术应用。在智慧供热项目中,通过三维建模模拟管网运行状态,优化热源调配策略。 -
新材料应用
碳化硅陶瓷换能器、石墨烯电极等新型材料将提升设备耐温(>200℃)、耐压(>30MPa)性能,拓展在超临界流体测量领域的应用。 -
绿色节能设计
采用低功耗电路与太阳能供电系统,降低设备全生命周期碳排放。部分型号已实现待机功耗<1W,满足偏远地区部署需求。
七、结语
超声波热量计DN350+PN25作为工业能源计量的核心设备,其技术演进与行业应用深度融合,正推动能源管理向智能化、绿色化方向转型。用户在选型时,需综合考量介质特性、安装环境及功能需求,选择技术成熟、服务完善的解决方案。随着新材料、新技术的不断突破,超声波热量计将在节能减排、碳中和等领域发挥更大价值,助力工业可持续发展。
