涡街流量计：工业流体的“节奏大师”
- 字号 + -
在石油化工的管道中奔涌的原油，在电力行业的蒸汽管网里穿梭的热能，在制药车间的洁净空气里流动的微粒——工业流体的每一次脉动，都需要被精准捕捉。涡街流量计，这位工业领域的“节奏大师”，通过捕捉流体绕过障碍物时产生的漩涡频率，将复杂的流动状态转化为可量化的数据，成为能源计量、工艺控制与设备监测的“智慧之眼”。
一、原理溯源：卡门涡街的工业交响
涡街流量计的核心原理源于空气动力学中的“卡门涡街”现象——当流体绕过非流线型障碍物(如圆柱体、三角柱)时，会在物体两侧交替产生两列规则排列的漩涡，其脱落频率与流体流速成正比。这一自然规律被转化为工业测量工具：传感器内置的压电晶体或热敏元件，通过检测漩涡产生的压力波动或温度变化，将频率信号转换为电信号，最终推算出流体体积流量。
这种原理的普适性使其成为“多面手”：无论是液体、气体还是蒸汽，只要满足雷诺数范围(通常为2×10⁴至7×10⁶)，涡街流量计均可稳定工作。例如，在德国某钢铁厂的高炉煤气管道中，涡街流量计被用于监测煤气流量，其非接触式测量方式避免了传统孔板流量计因介质杂质导致的堵塞问题，维护周期延长至3年以上。
二、结构革新：从机械到智能的进化之路
早期的涡街流量计以机械式为主，通过旋转叶片或摆锤直接感应漩涡，但易受介质腐蚀与机械磨损影响。现代产品则全面转向智能设计：传感器采用压电陶瓷或电容式探头，将漩涡信号转化为高频电脉冲，抗干扰能力显著提升;外壳材质升级为316L不锈钢或哈氏合金，可耐受高温、高压与强腐蚀性介质;部分型号还集成温度、压力传感器，通过补偿算法同时输出标准体积流量与质量流量。
在结构优化方面，分体式设计成为趋势——传感器深入管道内部，变送器则安装在控制柜内，既避免了高温、油雾对电子元件的影响，又通过长距离信号传输(如4-20mA、RS485)实现了远程监控。例如，日本某化工企业的氯气输送管道中，分体式涡街流量计的传感器采用聚四氟乙烯涂层，有效抵御了氯气的化学侵蚀，数据传输稳定性达99.9%。
三、场景适配：从极端工况到精密控制的守护
工业现场的多样性对涡街流量计提出了严苛挑战。在北极圈内的天然气开采平台，流量计需在-40℃的低温下保持传感器灵敏度;在沙特阿拉伯的炼油厂，其需在50℃高温与沙尘环境中稳定运行;而在半导体制造的洁净车间，流量计的防爆等级需达到Ex ia IIC T6，避免微小电火花引发安全事故。

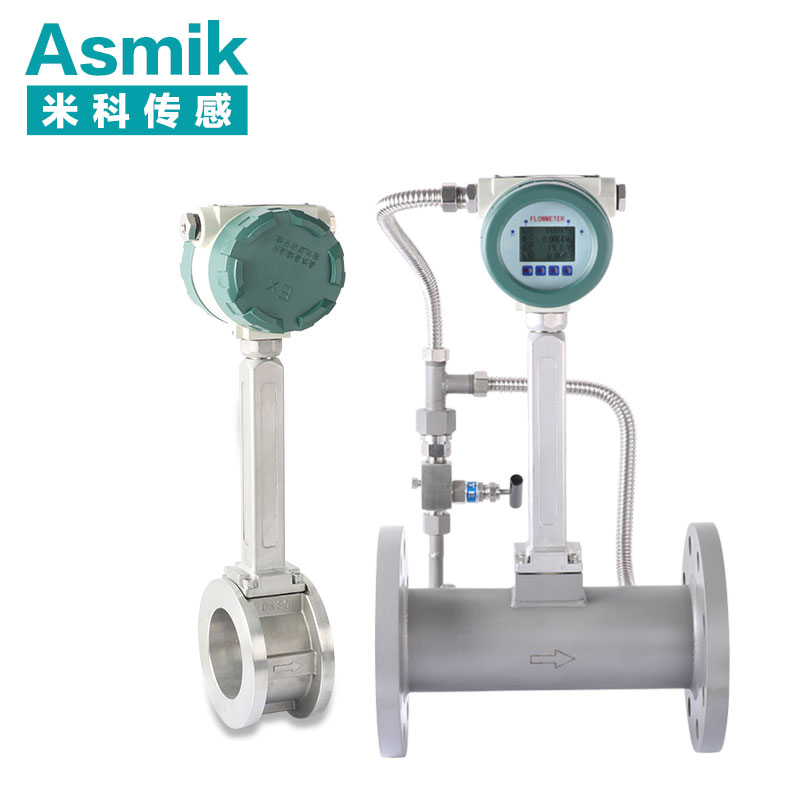

针对这些场景，涡街流量计通过定制化设计实现适配：低温型产品采用加热外壳与低温润滑脂，确保机械部件正常运转;防爆型产品通过本质安全电路设计，将能量限制在安全范围内;而高精度型号则通过优化漩涡发生体形状(如采用梯形柱替代圆柱)，将测量误差控制在±1%以内。若需探索更多工业流体的测量解决方案，杭州米科传感技术有限公司提供的涡街流量计系列，以模块化设计与国际化技术标准，为不同行业提供定制化支持。
四、总结：技术迭代赋能工业测量新范式
从卡门涡街的原理发现到智能传感器的应用，从机械结构到分体式设计，从通用场景到极端工况的适配，涡街流量计的技术演进始终围绕工业需求展开。其非接触式测量方式避免了介质污染与压力损失，宽量程特性覆盖了从低流速到满负荷的动态变化，而智能化功能则推动了工业测量从“被动记录”向“主动优化”的转变。
原理溯源：卡门涡街现象转化为工业测量工具，适配液体、气体与蒸汽;
结构革新：智能传感器与分体式设计提升抗干扰能力与维护便利性;
场景适配：定制化方案满足低温、防爆、高精度等极端需求。
未来，随着新材料与物联网技术的融合，涡街流量计将继续向更高精度、更强环境适应性方向发展，成为工业流体测量领域更可靠的“节奏大师”。
