国产雷达液位计技术发展与应用指南：工业非接触式测量的核心解决方案



一、技术原理与核心参数

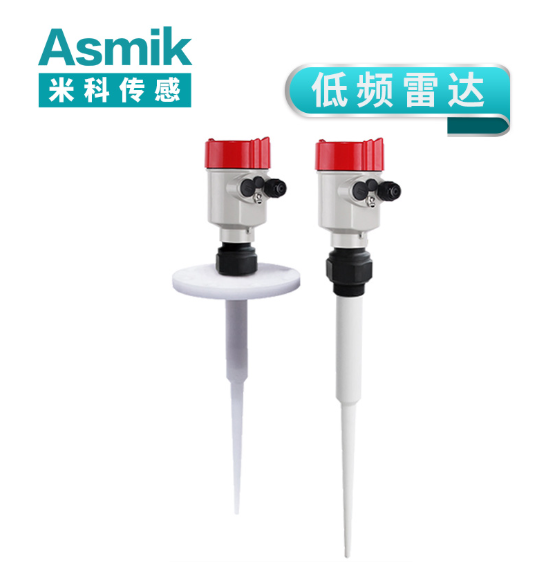

1. 主流技术类型

国产雷达液位计依据测量原理可分为调频连续波（FMCW）雷达与脉冲雷达两类，各类技术适用场景与精度等级差异显著：

• 调频连续波（FMCW）雷达：
  发射线性调频连续波，通过测量发射与反射信号的频率差计算液位，适用于高精度、长量程场景，精度达±1mm。
• 脉冲雷达：
  发射短时脉冲信号，通过测量信号往返时间计算液位，适用于中短量程、低成本场景，精度±3mm。
• 信号处理：
  内置数字信号处理器（DSP），对回波信号进行滤波、线性化处理，输出标准信号（如4-20mA或RS485协议）。

2. 关键技术参数

参数	规格
量程范围	脉冲雷达：0~30m；FMCW雷达：0~120m
精度等级	脉冲雷达：±3mm；FMCW雷达：±1mm
介质兼容性	液体（水、油、化学品）、固体颗粒、粉末
输出信号	4-20mA（两线制）、RS485（Modbus协议）、HART协议、无线传输（LoRa/NB-IoT）
防护等级	IP65（防尘防水）、IP67（防浸水）、IP68（可浸水）
供电方式	24VDC（宽电压型）、太阳能供电（户外场景）、电池供电（无线型）

二、典型应用场景

1. 石油化工行业

• 原油储罐液位监测：
  在10万m³浮顶储罐中，FMCW雷达液位计通过非接触式测量实时计算液位，误差≤±2mm。某油田通过此方案将液位管理效率提升40%，年减少冒罐事故损失超600万元。
• 反应釜固体料位控制：
  在聚乙烯反应釜中，脉冲雷达液位计监测固体颗粒料位，确保反应釜填充量精准。某化工厂通过此方案将产品合格率从88%提升至96%，年增产效益超800万元。

2. 水利与环保

• 水库水位监测：
  在大型水库中，FMCW雷达液位计实时测量水位变化，数据用于优化蓄水策略。某案例显示，通过水位监测，水库蓄水量利用率从70%提升至82%，年减少弃水损失2500万m³。
• 污水厂污泥界面测量：
  在活性污泥法中，脉冲雷达液位计区分污泥层与上清液，优化排泥频率。某污水厂通过此方案将污泥浓度波动范围从±600mg/L降至±200mg/L，处理效率提升18%。

3. 食品饮料加工

• 啤酒发酵罐液位控制：
  在啤酒发酵罐中，FMCW雷达液位计监测麦汁液位，联动酵母投加量与温度控制。某啤酒厂通过此方案将发酵周期缩短12%，产品口感一致性提升35%，年增产效益超400万元。
• 药液储罐精准计量：
  在药液配制系统中，脉冲雷达液位计通过非接触式测量高粘度药液液位，确保配方精准。某药企通过此方案将药液浪费率从4%降至0.8%，年减少原料成本150万元。

4. 能源与电力

• 燃煤电厂煤仓监测：
  在燃煤电厂煤仓中，FMCW雷达液位计监测煤堆高度，优化输煤系统运行。某电厂通过此方案将煤仓利用率从75%提升至92%，年减少燃煤损耗超800吨。
• 锅炉汽包水位控制：
  在300MW机组锅炉中，脉冲雷达液位计与导波雷达液位计冗余配置，确保水位控制精度达±2mm。某案例显示，通过液位控制，锅炉停机次数从每年10次降至1次。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
测量原理	长量程/高精度场景选FMCW雷达；中短量程/低成本场景选脉冲雷达。
量程匹配	实际液位的120%~150%，避免长期低液位运行（<30%量程）。
精度需求	贸易结算选±1mm（FMCW）；过程控制选±3mm（脉冲雷达）。
环境适应性	户外安装选IP67；含蒸汽/粉尘介质选防凝露型；防爆场景选本安型。
输出信号	需远程传输选RS485（支持Modbus）；需无线传输选LoRa/NB-IoT模块。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供12%-20%折扣，降低单台成本。统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高盐废水）加装自清洁天线或反吹装置可能加价15%-25%，需平衡功能与成本。
• 国产替代：
  国内厂商在天线设计、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低40%-60%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 储罐：天线垂直朝下，避开进料口、搅拌器及罐壁焊缝，最小测量距离（盲区）≤0.3m。
  • 开放区域：天线与液面保持垂直，避免波浪或泡沫干扰。
• 接地与屏蔽：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆与电机。
• 环境防护：
  • 露天安装加装防雨罩，防止天线进水或受潮。
  • 高粉尘环境加装防尘网，定期清理。

2. 维护策略

• 定期校准：每6-12个月用标准液位计验证精度，调整参数确保误差≤±3mm。单次校准成本约800-1500元。
• 清洁保养：每季度用软布擦拭天线表面，避免污垢或结晶影响信号传输。高粘度介质场景需定期清理天线附着物。
• 故障处理：
  • 液位跳变：检查天线是否对准液面，排除波浪或泡沫干扰。
  • 信号丢失：校验接线与电源，更换屏蔽性能更好的电缆。
  • 冬季防护：北方地区加装保温套与电伴热带，防止介质结冰损坏天线。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析液位与工艺参数的关系，预测储罐泄漏或液位异常。
• 边缘计算能力：在液位计内置边缘计算模块，实时处理数据并生成液位趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与温度传感器、压力传感器等设备联动，构建全参数液位监测网络。

3. 材料创新

• 耐腐蚀天线：开发聚四氟乙烯（PTFE）或陶瓷天线，提升在强酸、高盐环境中的耐用性。
• 小型化设计：采用表面贴装技术（SMT），将液位计体积缩小40%以上，适配紧凑型设备。

4. 节能与环保

• 低功耗设计：优化发射电路与电源管理模块，降低设备运行能耗。电池供电型续航时间从1年延长至3年。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

国产雷达液位计通过FMCW与脉冲雷达技术，实现了液体与固体物料液位的高精度、非接触式测量。其应用场景覆盖石油化工、水利环保、食品饮料加工、能源电力等多个领域，结合合理的选型策略与规范的安装维护，可显著提升液位监测的准确性与系统效率。未来，随着人工智能、物联网及材料科学的进步，国产雷达液位计将向更智能化、更环保、更易用的方向演进，为工业数字化转型与过程控制优化提供更坚实的支撑。
