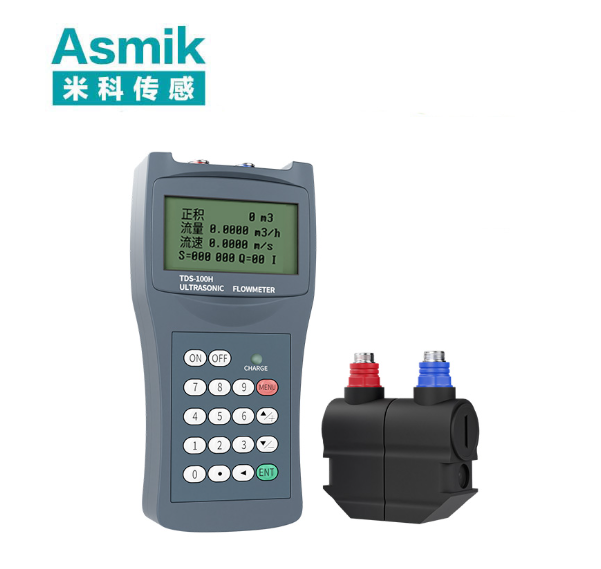

超声波流量计技术发展与应用指南：非接触式流量测量的革新方案



一、技术原理与核心参数

1. 工作原理

超声波流量计通过发射与接收超声波信号，测量流体中声波的传播时间差或频率差来计算流量，核心原理分为时差法与多普勒法：

• 时差法（传播时间差）：
  超声波顺流传播时间 t1​ 短于逆流时间 t2​，流速 v=2t1​t2​D(t2​−t1​)​，其中 D 为管道内径。适用于清洁液体与气体。
• 多普勒法（频率差）：
  超声波在流体中遇到悬浮颗粒或气泡时发生频率偏移，流速 v=2f0​cΔf​，其中 c 为声速，Δf 为频率差，f0​ 为发射频率。适用于含杂质流体。
• 信号处理：
  微处理器对时间差或频率差信号进行积分计算，输出标准信号（如4-20mA或RS485协议），并支持温度补偿与流速修正。

2. 关键技术参数

参数	规格
口径	DN15~DN6000（可定制更大口径）
流量范围	液体：0.01m³/h~10000m³/h；气体：0.1m³/h~20000m³/h
精度等级	时差法：±0.5%FS；多普勒法：±1.0%FS
介质兼容性	清洁液体/气体（时差法）；含悬浮物液体（多普勒法）
输出信号	4-20mA（两线制）、RS485（Modbus协议）、脉冲输出（流量信号）
防护等级	IP65（防尘防水）、IP67（防浸水）、IP68（可浸水）
供电方式	24VDC（宽电压型）、电池供电（便携式）、太阳能供电（户外场景）

二、典型应用场景

1. 市政供水系统

• 城市管网流量监测：
  在DN800主管道中，时差法超声波流量计实时监测水量，联动泵组控制压力。某市水务局通过此方案将管网漏损率从22%降至12%，年节约水资源超600万m³。
• 二次供水液位控制：
  在小区泵房中，超声波流量计监测水箱进出水流量，确保液位稳定。某案例显示，通过流量控制，水泵空转次数从每日15次降至3次，年减少能耗成本35万元。

2. 工业流程监控

• 半导体工厂纯水制备：
  在超纯水系统中，时差法超声波流量计监测反渗透膜进水量，优化产水效率。某半导体厂通过此方案将纯水制备效率提升18%，年减少废水排放量超25万m³。
• 化工厂循环水冷却：
  在5000m³/h循环水系统中，超声波流量计监测冷却塔进出口流量，优化水流分配。某化工厂通过此方案将冷却效率提升10%，年节约用水量超25万m³。

3. 环保与水利

• 河流断面流量监测：
  在生态流量监测站中，时差法超声波流量计配套文丘里管，实时测量河流流量。某案例显示，通过流量数据优化，河道最小生态流量保障率从75%提升至90%。
• 污水厂进水水质预警：
  在进水渠道中，多普勒法超声波流量计监测悬浮物浓度变化，联动预处理工艺。某污水厂通过此方案将SS（悬浮物）超标次数从每月8次降至1次，处理稳定性提升35%。

4. 能源与电力

• 燃煤电厂风量监测：
  在300MW机组锅炉中，时差法超声波流量计监测一次风与二次风流量，优化燃烧效率。某电厂通过此方案将锅炉热效率从87%提升至91%，年减少燃煤消耗超4万吨。
• 蒸汽管道热量计量：
  在热电联产项目中，超声波流量计配套温度传感器，计算蒸汽热量。某热力公司通过此方案将热量结算误差从±4%降至±1.5%，年减少经济损失超300万元。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
测量原理	清洁介质选时差法；含悬浮物选多普勒法；气体选时差法。
口径匹配	实际流量的120%~150%，避免长期低流量运行（<30%量程）。
精度需求	贸易结算选±0.5%FS；内部考核选±1.0%FS。
环境适应性	户外安装选IP67；高温环境选耐温型号（如≤150℃）；防爆场景选本安型。
输出信号	需远程传输选RS485（支持Modbus）；需脉冲输出选流量信号。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高盐废水）加装自清洁探头或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在信号处理算法、耐腐蚀材料等领域取得突破，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避开泵、阀门等扰流件。
  • 垂直管道：流体自下而上流动，确保超声波探头均匀覆盖流场。
• 探头安装：
  • 时差法：探头间距根据管道直径调整，通常为管道周长的1/4。
  • 多普勒法：探头倾斜15°~30°安装，确保声波指向含悬浮物区域。
• 环境防护：
  • 露天安装加装防雨罩，防止探头进水或受潮。
  • 高温介质场景加装冷却套管，降低探头温度。

2. 维护策略

• 定期校准：每12个月用标准流量计验证精度，调整时间差或频率差参数，单次校准成本约800-1500元。
• 清洁保养：每季度用软布擦拭探头表面，避免污垢或水垢影响信号传输。
• 故障处理：
  • 流量异常：检查管道是否满管，排除气泡或杂质干扰。
  • 信号丢失：校验接线与电源，更换屏蔽性能更好的电缆。
  • 冬季防护：北方地区加装保温套与电伴热带，防止介质结冰损坏探头。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析流量与工艺参数的关系，预测管道泄漏或流量异常。
• 边缘计算能力：在流量计内置边缘计算模块，实时处理数据并生成流量趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与压力传感器、温度传感器等设备联动，构建全参数流量监测网络。

3. 材料创新

• 耐腐蚀探头：开发钽合金或石墨烯涂层，提升在强酸、高盐环境中的耐用性。
• 高性能传感器：采用纳米晶压电材料，增强信号稳定性与响应速度。

4. 节能与环保

• 低功耗设计：优化超声波发射电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

超声波流量计通过时差法或多普勒法超声波测量技术，实现了流体流量的非接触式、高精度监测。其应用场景覆盖市政供水、工业流程、环保监测、能源电力等多个领域，结合合理的选型策略与规范的安装维护，可显著提升流量监测的准确性与系统效率。未来，随着人工智能、物联网及材料科学的进步，超声波流量计将向更智能化、更环保、更易用的方向演进，为工业数字化转型与水资源精细化管理提供更坚实的支撑。
