水用压差计技术发展与应用指南：差压变送器的核心解决方案



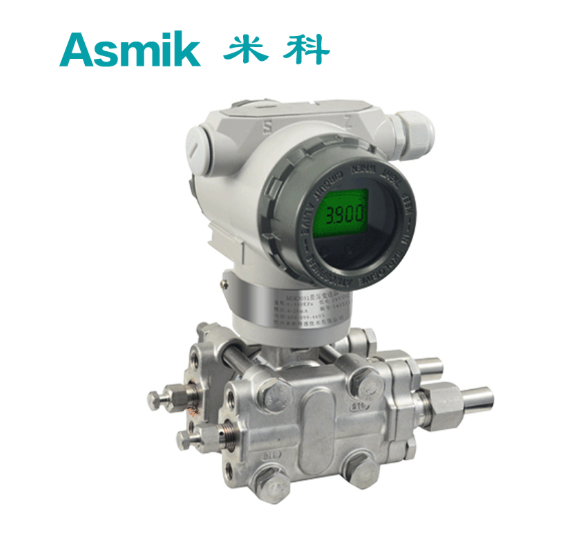

一、技术原理与核心参数

1. 工作原理

水用差压变送器通过测量流体在管道中产生的压力差，结合伯努利方程或流体静力学原理，实现流量或液位的精准计算：

• 流量测量：
  基于伯努利方程 Q=C⋅A⋅ρ2ΔP​​，其中 C 为流量系数，A 为管道截面积，ΔP 为压差，ρ 为流体密度。
• 液位测量：
  通过静压原理 h=ρgΔP​，将压差转换为液位高度，适用于敞口或密闭容器。
• 信号处理：
  采用电容式或扩散硅传感器将压差转换为电信号，经放大、线性化处理后输出标准信号（如4-20mA或RS485协议）。

2. 关键技术参数

参数	规格
量程范围	流量：0~10m³/h~6000m³/h（水）；液位：0~5m~30m
精度等级	流量：±0.5%FS；液位：±0.1%FS
介质兼容性	清水、污水、弱腐蚀性液体（pH值5~9）
法兰规格	DN15~DN300（可定制更大口径），压力等级PN16~PN40
输出信号	4-20mA（两线制）、RS485（Modbus协议）、HART协议
防护等级	IP65（防尘防水）、IP67（防浸水）
供电方式	24VDC（宽电压型）、太阳能供电（户外场景）

二、典型应用场景

1. 市政供水系统

• 城市管网流量监测：
  在DN800主管道中，差压变送器配套孔板流量计，实时监测水量。某市水务局通过此方案将管网漏损率从25%降至15%，年节约水资源超800万m³。
• 二次供水液位控制：
  在小区泵房中，差压变送器监测水箱液位，联动水泵启停。某案例显示，通过液位控制，水泵空转次数从每日20次降至5次，年减少能耗成本40万元。

2. 工业水处理

• 半导体工厂纯水制备：
  在超纯水系统中，差压变送器监测反渗透膜前后压差，预警膜污染。某半导体厂通过此方案将膜更换周期从3个月延长至6个月，年减少维护成本超200万元。
• 化工厂循环水冷却：
  在5000m³/h循环水系统中，差压变送器监测冷却塔进出口压差，优化水流分配。某化工厂通过此方案将冷却效率提升12%，年节约用水量超30万m³。

3. 环保监测

• 河流断面流量监测：
  在生态流量监测站中，差压变送器配套文丘里管，实时测量河流流量。某案例显示，通过流量数据优化，河道最小生态流量保障率从80%提升至95%。
• 污水厂进水水质预警：
  在进水渠道中，差压变送器监测悬浮物浓度变化，联动预处理工艺。某污水厂通过此方案将SS（悬浮物）超标次数从每月10次降至2次，处理稳定性提升40%。

4. 建筑节能

• 中央空调冷却水系统：
  在写字楼空调系统中，差压变送器监测冷却塔压差，优化水泵频率。某案例显示，通过压差控制，空调系统能效比（EER）从3.2提升至4.0，年节约电费超30万元。
• 酒店热水循环系统：
  在热水管网中，差压变送器监测循环泵压差，确保热水即时供应。某酒店通过此方案将用户投诉率从15%降至3%，年提升客户满意度20%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
测量对象	流量监测选孔板配套型；液位监测选静压式；污泥界面选防堵型。
法兰规格	匹配管道法兰标准（如GB/T 9119-2010），压力等级≥系统工作压力1.5倍。
精度需求	贸易结算选±0.5%FS；内部考核选±0.8%FS。
环境适应性	户外安装选IP67；含杂质介质选自清洁型；防爆场景选本安型。
输出信号	需远程传输选RS485（支持Modbus）；需无线传输选LoRa/NB-IoT模块。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供10%-18%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高盐废水）加装自清洁膜片或反吹装置可能加价15%-25%，需平衡功能与成本。
• 国产替代：
  国内厂商在差压传感器、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 流量测量：安装于直线管道段，上游≥10DN、下游≥5DN直管段，避开阀门、弯头等扰流件。
  • 液位测量：底部法兰位于容器最低液位以下，顶部法兰位于最高液位以上，确保量程覆盖。
• 接地与屏蔽：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆与电机。
• 环境防护：
  • 露天安装加装防雨罩，防止法兰接口进水或受潮。
  • 高温介质场景加装冷却套管，降低传感器温度。

2. 维护策略

• 定期校准：每6-12个月用标准差压计验证精度，调整参数确保误差≤±0.5%FS。单次校准成本约800-1500元。
• 清洁保养：每季度用软布擦拭法兰膜片表面，避免污垢或结晶影响压差测量。
• 故障处理：
  • 流量异常：检查孔板是否磨损，重新计算流量系数。
  • 液位跳变：校验法兰是否泄漏，重新紧固螺栓并密封。
  • 冬季防护：北方地区加装加热带，防止介质结冰损坏传感器。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析压差与流量的关联性，预测管道堵塞或泄漏异常。
• 边缘计算能力：在变送器内置边缘计算模块，实时处理数据并生成流量趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与压力传感器、温度传感器等设备联动，构建全参数水系统监测网络。

3. 材料创新

• 耐腐蚀膜片：开发钽合金或石墨烯膜片，提升在弱酸、高盐环境中的耐用性。
• 高性能传感器：采用纳米晶差压传感器，增强信号稳定性与响应速度。

4. 节能与环保

• 低功耗设计：优化差压检测电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

水用差压变送器通过差压测量技术与高精度信号处理，实现了流量与液位的高准确性、长期稳定性与宽量程适应性。其应用场景覆盖市政供水、工业水处理、环保监测、建筑节能等多个领域，结合合理的选型策略与规范的安装维护，可显著提升水系统运行的效率与可靠性。未来，随着人工智能、物联网及材料科学的进步，水用差压变送器将向更智能化、更环保、更易用的方向演进，为水资源的精准管理与可持续利用提供更坚实的支撑。
