电磁热量表技术发展与应用指南：供热计量的核心解决方案



一、技术原理与核心参数

1. 工作原理

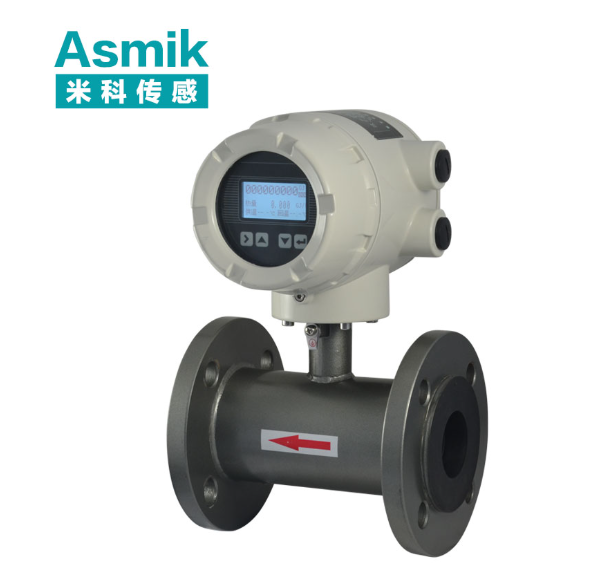

电磁热量表基于法拉第电磁感应定律，通过测量导电流体在磁场中的流速，结合温度传感器数据计算热量，核心原理如下：

• 流量测量：
  流体垂直切割磁场线，产生感应电动势 E=k⋅B⋅v⋅D，其中 B 为磁感应强度，v 为流速，D 为管道内径，k 为仪表常数。
• 温度测量：
  采用铂电阻（Pt1000）或热电偶监测进回水温度，通过公式 Q=c⋅m⋅ΔT 计算热量，其中 c 为比热容，m 为质量流量，ΔT 为温差。
• 信号处理：
  微处理器对流量与温度信号进行积分计算，输出标准信号（如4-20mA或RS485协议），并支持数据存储与远程传输。

2. 关键技术参数

参数	规格
口径	DN15~DN300（可定制更大口径）
流量范围	0.6m³/h~6000m³/h（水），0.8kg/h~20000kg/h（蒸汽）
精度等级	流量：±0.5%FS（高精度型）、±1.0%FS（常规型）；热量：±2%FS
温度范围	-50℃~180℃（水），-200℃~600℃（蒸汽）
输出信号	4-20mA（两线制）、RS485（Modbus协议）、脉冲输出（流量信号）
防护等级	IP65（防尘防水）、IP67（防浸水）
供电方式	AC85-265V或DC24V，功耗≤5W

二、典型应用场景

1. 城镇供热系统

• 居民小区热量计量：
  在北方集中供暖小区中，电磁热量表安装于楼栋入口，实时计量用热量。某市住建局通过此方案将供热纠纷率从15%降至3%，用户节能意识提升40%，年减少无效供热损耗超300万kWh。
• 换热站能耗监控：
  在50万㎡供热面积的换热站中，热量表监测一次网与二次网热量交换效率。某供热公司通过此方案将换热效率从85%提升至92%，年节约燃煤成本超200万元。

2. 建筑节能改造

• 公共建筑能耗监测：
  在政府办公楼中，电磁热量表分户计量用热量，联动温控阀实现按需供热。某案例显示，通过热量计量，建筑能耗从120kWh/㎡降至85kWh/㎡，年减少碳排放超500吨。
• 工业厂房蒸汽计量：
  在纺织厂蒸汽管网中，热量表监测各车间用汽量，优化蒸汽分配。某工厂通过此方案将蒸汽利用率从70%提升至85%，年节约蒸汽成本超150万元。

3. 工业蒸汽贸易

• 热力公司对外供汽：
  在热电联产项目中，电磁热量表作为贸易结算仪表，计量输出蒸汽热量。某热力公司通过此方案将结算误差从±3%降至±0.8%，年减少经济损失超400万元。
• 化工装置蒸汽消耗：
  在合成氨生产中，热量表监测反应釜蒸汽用量，优化工艺参数。某化工厂通过此方案将单吨氨耗蒸汽量从12吨降至10吨，年增产效益超千万元。

4. 区域供热优化

• 多热源联合调度：
  在跨区域供热管网中，电磁热量表监测各热源输出热量，实现动态负荷分配。某省级智慧供热项目通过此方案将管网损耗从15%降至8%，年减少热量浪费超2000万kWh。
• 低温供热系统评估：
  在低温辐射供热项目中，热量表验证系统能效，确保设计参数达标。某案例显示，通过热量计量，系统COP值从2.8提升至3.5，年节约运行成本超80万元。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
介质类型	供热水选普通型；蒸汽选带压力补偿的型号；含杂质流体选防堵型。
口径匹配	实际流量的120%~150%，避免长期低流量运行（<30%量程）。
精度需求	贸易结算选±0.5%FS；内部考核选±1.0%FS。
温度传感器	供热水选Pt1000；高温蒸汽选K型热电偶。
输出信号	需远程传输选RS485（支持Modbus）；需脉冲输出选流量信号。
防护需求	户外安装选IP67；防爆场景选隔爆型或本安型。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供10%-20%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高盐废水）加装自清洁电极或超声波除垢装置可能加价15%-25%，需平衡功能与成本。
• 国产替代：
  国内厂商在电磁兼容性、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避开泵、阀门等扰流件。
  • 垂直管道：流体自下而上流动，确保电磁线圈均匀覆盖流场。
• 接地处理：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆与电机。
• 磁场防护：
  • 避免与变频器、大功率电机等强干扰设备共管安装。
  • 露天安装加装防雨罩，防止线圈受潮。

2. 维护策略

• 定期校准：每12个月用标准流量计与温度计验证精度，调整仪表常数与温度补偿参数，单次校准成本约800-1500元。
• 清洁保养：每季度用软布擦拭电磁线圈表面，避免污垢影响磁场强度。
• 故障处理：
  • 流量异常：检查管道是否满管，排除气泡或杂质干扰。
  • 温度跳变：重新校准或更换老化温度传感器。
  • 冬季防护：北方地区加装保温套与电伴热带，防止介质结冰损坏仪表。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析流量与温度的关联性，预测管网泄漏或用户用热异常。
• 边缘计算能力：在热量表内置边缘计算模块，实时处理数据并生成用热趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至智慧供热平台，实现远程监控与大数据分析。
• 多设备协同：与电动调节阀、室温传感器等设备联动，构建供热系统闭环控制网络。

3. 材料创新

• 耐腐蚀电极：开发钽合金或石墨烯电极，提升在高温、高盐介质中的稳定性。
• 高性能线圈：采用纳米晶磁芯材料，增强磁场强度与均匀性。

4. 节能与环保

• 低功耗设计：优化电磁激励电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

电磁热量表通过法拉第电磁感应定律与高精度温度测量，实现了热量计量的高准确性、长期稳定性与宽量程适应性。其应用场景覆盖城镇供热、建筑节能、工业蒸汽贸易、区域供热优化等多个领域，结合合理的选型策略与规范的安装维护，可显著提升供热效率与用户满意度。未来，随着人工智能、物联网及材料科学的进步，电磁热量表将向更智能化、更环保、更易用的方向演进，为供热行业的数字化转型提供更坚实的支撑。
