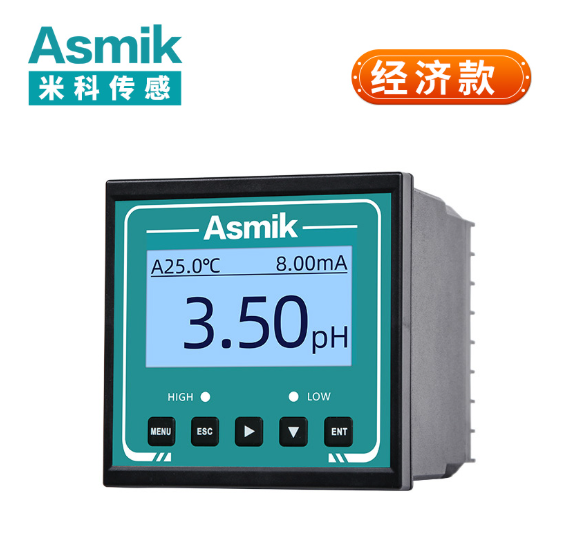

PH/ORP控制器技术发展与应用指南：水质监测与控制的核心解决方案



一、技术原理与核心参数

1. 工作原理

PH/ORP控制器通过电化学传感器实现水体酸碱度（PH）与氧化还原电位（ORP）的测量，核心原理如下：

• PH测量：
  采用玻璃电极与参比电极组成测量单元，水体中氢离子活度变化导致玻璃电极电势变化，通过能斯特方程 E=E0​+nFRT​lnaH+​ 计算PH值，其中 aH+​ 为氢离子活度。
• ORP测量：
  采用铂或金等惰性金属电极，水体中氧化还原物质与电极发生电子转移，产生与ORP值成正比的电势信号。
• 信号处理：
  微处理器对电势信号进行放大、滤波及温度补偿（PH测量需考虑温度对能斯特方程的影响），输出标准信号（如4-20mA或RS485协议）。

2. 关键技术参数

参数	规格
PH范围	0~14.00（水体）
ORP范围	-2000mV~+2000mV
精度等级	PH：±0.02（高精度型）、±0.1（常规型）；ORP：±5mV（高精度型）、±10mV（常规型）
温度补偿	自动温度补偿（-10℃~120℃）
输出信号	模拟量（4-20mA、0-5V）、数字量（RS485、Modbus）
防护等级	IP65（防尘防水）、IP67（防浸水）
电极材质	玻璃电极（PH）、铂电极（ORP）、参比电极（Ag/AgCl）

二、典型应用场景

1. 市政水处理

• 自来水厂PH控制：
  在50万吨/日处理能力的水厂中，PH控制器监测清水池PH值，联动加药系统调节石灰或CO₂投加量。某市水务局通过此方案将出水PH波动范围从±0.5降至±0.1，用户投诉率下降70%。
• 污水厂ORP监测：
  在A²/O工艺中，ORP控制器监测曝气池氧化还原电位，判断硝化/反硝化反应进程。某案例显示，通过ORP数据优化，污泥龄从15天优化至10天，处理效率提升20%，药剂消耗降低18%。

2. 工业废水处理

• 化工废水PH中和：
  在制药废水处理装置中，PH控制器监测中和池酸碱度，联动计量泵调节中和剂投加量。某化工厂通过此方案将废水PH从2.0稳定至7.0，年减少废液处理成本300万元。
• 电镀废水ORP控制：
  在电镀废水处理系统中，ORP控制器监测氧化还原电位，确保重金属沉淀反应完全。某案例显示，通过ORP控制，重金属离子去除率从85%提升至95%，出水达标率从70%提升至98%。

3. 食品饮料加工

• 啤酒发酵PH控制：
  在啤酒发酵罐中，PH控制器实时监测麦汁PH值，联动酵母投加量与温度控制。某啤酒厂通过此方案将发酵周期缩短10%，产品口感一致性提升30%，年增产效益超500万元。
• 饮料用水ORP消毒：
  在瓶装水生产线中，ORP控制器监测臭氧消毒效果，确保水体氧化还原电位达标。某案例显示，通过ORP监控，微生物灭活率从90%提升至99.9%，产品合格率从85%提升至99%。

4. 环境监测

• 河流酸化预警：
  在黑臭水体治理项目中，PH控制器监测河道PH值，评估酸雨或工业排放影响。某案例显示，通过PH数据优化，河道PH从4.5恢复至7.0，水质改善达标时间缩短50%。
• 湿地ORP生态评估：
  在自然保护区湿地中，ORP控制器长期监测水体氧化还原状态，为生态修复提供数据支持。某省级环保项目通过此方案将数据误差率从±8%降至±3%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
测量参数	市政供水选PH为主；工业废水选PH+ORP双参数。
电极材质	低导电率水体选玻璃电极；高盐废水选抗污染电极；ORP选铂电极。
精度需求	饮用水处理选±0.02PH；工业场景选±0.1PH。
输出信号	需远程传输选RS485（支持Modbus）；需模拟量输出选4-20mA。
环境条件	高温场景选IP67；户外安装选IP65+防雨罩。
维护成本	玻璃电极需定期更换；抗污染电极寿命更长但成本较高。

2. 成本优化方法

• 批量采购：
  采购量≥20台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊场景（如高盐废水）加装防护套管或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在电极材料、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低40%-60%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 市政水厂：安装于清水池出口或中和池中部，避开死水区。
  • 工业废水：安装于反应池末端或排放口，确保水流均匀。
  • 食品加工：安装于发酵罐或处理单元，深度≥0.5m。
• 安装方式：
  • 固定式安装：电极垂直插入水中，与水流方向一致。
  • 浮标式安装：适用于河流或湖泊，通过浮标固定电极位置。
• 接地处理：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆。

2. 维护策略

• 定期校准：每1-3个月用标准缓冲液（PH）或标准溶液（ORP）验证精度，调整温度补偿参数，单次校准成本约300-800元。
• 清洁保养：
  • PH电极：每月用去离子水清洗，避免蛋白或油脂附着。
  • ORP电极：每季度擦拭铂表面，防止氧化膜影响信号。
• 故障处理：
  • 信号异常：检查接线与电源，更换屏蔽性能更好的电缆。
  • 零点漂移：重新校准或更换老化电极。
  • 冬季防护：北方地区加装保温套，防止电极结冰。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析PH/ORP与水质参数的关联性，预测藻类爆发或反应异常风险。
• 边缘计算能力：在控制器内置边缘计算模块，实时处理数据并生成趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与溶解氧仪、浊度仪等传感器集成，构建全参数水质监测网络。

3. 材料创新

• 耐腐蚀电极：开发钽合金或石墨烯电极，提升在酸性或高盐废水中的稳定性。
• 低功耗设计：采用太阳能供电与低功耗电路，延长户外设备续航时间。

4. 节能与环保

• 无耗材设计：抗污染电极减少清洗频率，降低维护成本与环境污染。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

PH/ORP控制器通过电化学传感器与智能算法，实现了水体酸碱度及氧化还原电位的高精度、实时监测与调节。其应用场景覆盖市政水处理、工业废水处理、食品饮料加工、环境监测等多个领域，结合合理的选型策略与规范的安装维护，可显著提升水质安全与工艺效率。未来，随着人工智能、物联网及材料科学的进步，PH/ORP控制器将向更智能化、更环保、更易用的方向演进，为水处理行业的数字化转型提供更坚实的支撑。
