国内涡街流量计技术发展与应用指南：工业蒸汽测量的核心解决方案



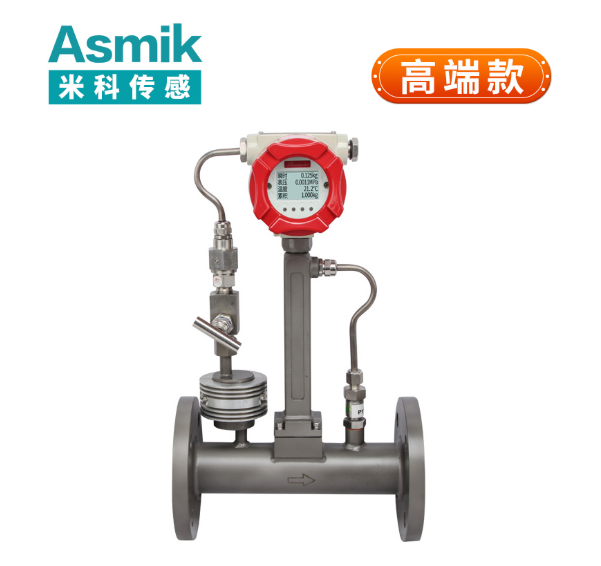

一、技术原理与核心参数

1. 工作原理

涡街流量计基于卡门涡街效应实现流量测量：

• 涡街产生：流体流经钝体（如三角柱）时，两侧交替产生漩涡，漩涡频率与流速成正比。
• 信号转换：压电传感器检测漩涡压力脉动，转换为电信号，经滤波、放大后输出脉冲或4-20mA信号。
• 流量计算：通过公式 Q=4Kf⋅πd2​ 计算流量，其中 f 为漩涡频率，d 为管道内径，K 为仪表系数。

2. 关键技术参数

参数	规格
公称直径	DN15~DN300（可定制更大口径）
精度等级	±1%FS（常规场景）、±0.5%FS（高精度场景）
介质温度	-40℃~350℃（标准型）、-196℃~450℃（特殊型）
公称压力	1.6MPa、2.5MPa、4.0MPa（可定制高压型）
输出信号	脉冲信号、4-20mA（两线制），支持HART/RS485协议
防护等级	IP65（防尘防水）、IP67（防浸水）

二、典型应用场景

1. 电力行业蒸汽计量

• 电厂主蒸汽管道：
  在300MW机组主蒸汽管道中，涡街流量计监测蒸汽流量，数据用于锅炉效率计算与能耗分析。某电厂通过此方案将蒸汽计量误差从±3%降至±1%，年燃料成本节省200万元。
• 区域供热管网：
  在北方城市供热系统中，流量计实时监测各小区蒸汽用量，联动调节阀控制供热温度。某案例显示，通过精准计量，管网热损失降低15%，用户投诉率下降40%。

2. 化工生产过程

• 合成氨装置：
  在大型化工合成氨装置中，涡街流量计测量原料气流量，确保反应配比精准。某化工厂通过此方案将氨产率提升5%，年增产效益达300万元。
• 乙烯裂解炉：
  在高温乙烯裂解过程中，流量计监测裂解气流量，联动燃烧器调整火嘴功率。某案例显示，通过流量控制，裂解深度稳定性提升20%，产品合格率提高10%。

3. 冶金行业能源管理

• 高炉热风炉：
  在钢铁厂高炉热风炉中，涡街流量计测量助燃空气流量，优化燃烧效率。某钢厂通过此方案将燃料消耗降低8%，年节能成本超500万元。
• 连铸机冷却水：
  在连铸机二次冷却水中，流量计监测水流量，确保铸坯质量。某案例显示，通过精准控水，铸坯裂纹率下降30%，成品率提升15%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
公称直径	管道内径的80%-100%，避免流速过低（<3m/s）或过高（>15m/s）。
介质兼容性	饱和蒸汽选普通型；过热蒸汽选高温型（耐350℃）；含颗粒流体选防堵型。
输出信号	控制系统选4-20mA（抗干扰强）；数据采集选脉冲信号（分辨率高）。
防护需求	户外安装选IP67；室内安装选IP65。
压力等级	蒸汽压力≤1.6MPa选普通型；>1.6MPa选高压型（需定制）。

2. 成本优化方法

• 批量采购：
  采购量≥10台时，厂家可提供5%-10%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如含尘蒸汽）加装反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在高温压电传感器、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段。
  • 垂直管道：流体自下而上流动，避免气泡聚集。
• 钝体方向：
  • 三角柱钝体迎流面朝向流体来向，确保漩涡稳定生成。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP65。

2. 维护策略

• 定期校准：每6-12个月用标准流量计验证精度，调整仪表系数，单次校准成本约200-500元。
• 清洁保养：每季度用压缩空气反吹钝体表面，避免灰尘或结垢影响漩涡生成。
• 故障处理：
  • 信号异常：检查接线屏蔽层是否接地，更换抗干扰能力更强的双绞线。
  • 流量波动：调整仪表系数或重新标定，误差超标则更换传感器。
  • 高温环境：夏季加装散热片，冬季保温棉包裹管道，防止介质冷凝。

五、未来发展趋势

1. 智能化升级

• 自诊断功能：集成温度传感器与压力传感器，通过算法判断钝体结垢或传感器故障，减少人工巡检成本。
• 无线通信：LoRa/NB-IoT模块实现远程参数设置与状态监控，降低维护成本，但初期投入增加10%-20%。

2. 集成化设计

• 多参数监测：同步输出流量与温度信号，减少传感器数量与布线成本，单台成本增加5%-10%。
• 小型化封装：采用MEMS技术，体积缩小至传统流量计的1/3，适配紧凑型管道，成本与常规型持平。

3. 材料创新

• 耐高温传感器：开发锆钛酸铅（PZT）压电陶瓷，提升350℃以上环境中的信号稳定性。
• 防腐蚀钝体：采用哈氏合金或陶瓷涂层，延长在含硫蒸汽中的使用寿命。

总结

涡街流量计凭借其无运动部件、耐高温、压损小等优势，在国内工业蒸汽计量中占据主导地位。其技术原理基于卡门涡街效应与压电传感技术，结合高温材料与信号处理算法，适配电力、化工、冶金等多场景需求。通过合理选型、规范安装及定期维护，可显著提升蒸汽计量的准确性与系统效率。未来，随着智能化与材料科学的进步，涡街流量计将向更高精度、更强环境适应性、更易维护的方向演进，为工业蒸汽管理提供更可靠的解决方案。
