压力变送器0-0.4MPa测量液位对应高度解析：原理、应用与计算

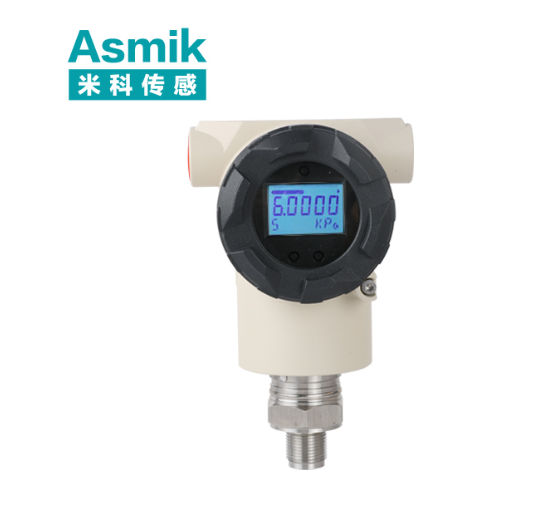

一、技术原理与核心参数

1. 工作原理

压力变送器测量液位基于流体静力学公式 P=ρgh，其中：

• P 为液体静压力（单位：Pa）
• ρ 为液体密度（kg/m³）
• g 为重力加速度（9.8 m/s²）
• h 为液位高度（m）

通过测量液体底部压力 P，可反推液位高度 h=P/(ρg)。例如，当测量水（ρ=1000 kg/m³）时，0.4MPa压力对应的理论液位高度为：
h=1000kg/m³×9.8m/s²400,000Pa​≈40.82米

2. 关键技术参数

参数	规格
量程	0-0.4MPa（可定制更宽量程）
精度等级	±0.25%FS（常规场景）、±0.5%FS（基础场景）
输出信号	4-20mA（两线制）、0-5V（三线制），支持HART/RS485协议
接口	螺纹连接（M20×1.5、G1/2）、法兰连接（DN15/DN25）
防护等级	IP65（防尘防水）

二、典型应用场景

1. 市政供水系统

• 水箱液位监测：
  在高层建筑水箱中，变送器通过法兰连接安装于底部，实时监测水位。某市水利局通过此方案将水位波动范围从±0.5米降至±0.1米，供水稳定性提升40%。
• 水泵控制：
  联动变频器调节水泵转速，维持恒定压力。某案例显示，节能效果达20%，设备寿命延长5年。

2. 化工生产过程

• 储罐液位保护：
  在醇类储罐顶部安装耐腐蚀变送器（PTFE衬里），实时监测呼吸阀压力，防止因温度变化导致的储罐变形。某制药厂通过此方案将储罐维修频率从每年2次降至每5年1次。
• 反应釜液位控制：
  在小型化工反应釜中，变送器监测釜内压力，联动温控系统调整反应速率。某化工厂通过此方案将工艺偏差从±0.3MPa降至±0.1MPa，产品合格率提升25%。

3. 食品饮料行业

• 罐装压力控制：
  在碳酸饮料罐装生产线，变送器确保每一瓶饮料的罐装压力精准维持在0.3-0.4MPa，既保证二氧化碳充分溶解，又防止罐体破裂。某知名汽水品牌通过此方案将次品率降低50%。
• 啤酒发酵监测：
  在发酵罐阶段，变送器监测罐内压力，当压力接近0.2MPa时，系统自动调节冷却装置，维持适宜的发酵环境。某啤酒厂通过此方案将发酵时间缩短10%，风味一致性提升30%。

三、液位高度计算公式与实例

1. 理论计算

以水（ρ=1000 kg/m³）为例：
h=ρgP​=1000×9.8400,000​≈40.82米
实际应用中需考虑安全余量，建议将量程上限设置为理论值的80%，即：
h实际​=40.82×0.8≈32.65米

2. 不同液体的液位对应

液体	密度（kg/m³）	0.4MPa对应液位（米）
水	1000	40.82
柴油	850	48.02
浓硫酸	1840	22.18
液态二氧化碳	1100	37.11

四、选型与安装要点

1. 选型关键参数

参数	选型建议
量程冗余	实际液位高度≤量程的80%，预留20%以上安全余量。
介质兼容性	酸性/碱性环境选PTFE密封；水基介质选316L不锈钢膜片。
输出信号	控制系统选4-20mA（抗干扰强）；数据采集选0-5V（分辨率高）。
接口	液体测量选法兰连接（DN15/DN25）；气体测量选螺纹连接（M20×1.5）。

2. 安装规范

• 位置选择：
  • 液体测量：安装于容器底部或侧壁，避免气泡或湍流影响。
  • 气体测量：安装于管道顶部，防止冷凝水沉积。
• 密封处理：
  • 法兰连接：垫片选316L不锈钢或PTFE，螺栓对称紧固。
  • 螺纹连接：使用聚四氟乙烯生料带，紧固扭矩50-60N·m。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP65。

五、维护与故障处理

1. 定期维护

• 校准周期：每6-12个月用标准压力计验证精度，调整零点和量程，单次校准成本约50-100元。
• 密封检查：每季度检查接口密封性，更换老化生料带或垫片，材料成本约10-20元。
• 清洁保养：用酒精棉擦拭膜片表面，避免油污影响灵敏度，无需额外成本。

2. 常见故障处理

• 信号异常：
  • 检查接线屏蔽层是否接地，更换抗干扰能力更强的双绞线，材料成本约20-30元。
  • 电源电压不稳定时，加装稳压模块，成本约50-100元。
• 泄漏报警：
  • 重新紧固接口，更换损坏的密封圈，材料成本约10-20元。
  • 膜片被腐蚀时，更换同型号膜片，成本约100-300元。

六、未来发展趋势

1. 智能化升级

• 自诊断功能：集成温度传感器与压力传感器，通过算法判断膜片老化或泄漏，减少人工巡检成本。
• 无线通信：LoRa/NB-IoT模块实现远程参数设置与状态监控，降低维护成本，但初期投入增加10%-20%。

2. 集成化设计

• 多参数监测：同步输出压力与温度信号，减少传感器数量与布线成本，单台成本增加5%-10%。
• 小型化封装：采用MEMS技术，体积缩小至传统传感器的1/2，适配紧凑型设备，成本与常规型持平。

3. 材料创新

• 耐腐蚀膜片：开发石墨烯涂层膜片，提升在强酸、强碱环境中的寿命。
• 高温电子元件：采用宽温级芯片，确保-40～150℃环境下信号稳定。

总结

压力变送器0-0.4MPa通过精准的压力-液位转换，在市政供水、化工生产、食品饮料等领域发挥关键作用。理论液位高度可达40.82米，实际应用中建议预留安全余量。通过合理选型、规范安装及定期维护，可显著提升测量精度与系统稳定性。未来，随着智能化与材料科学的进步，该类产品将向更高性价比、更易维护的方向演进，为工业液位监测提供更可靠的解决方案。
