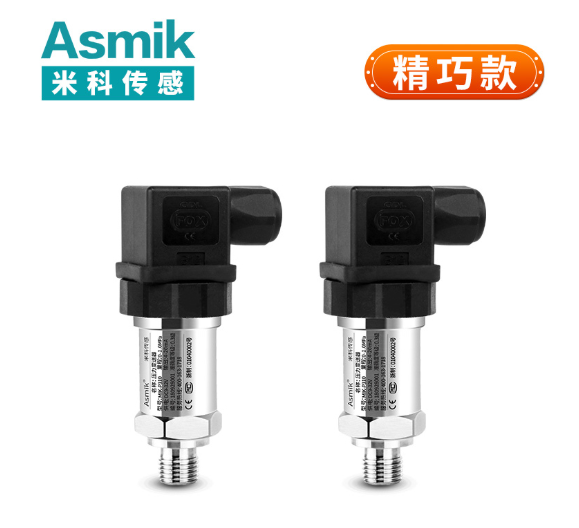

螺纹4MPa压力变送器：工业压力监测的紧凑型解决方案



一、技术原理与核心参数

1. 工作原理

螺纹4MPa压力变送器通过压阻效应或电容变化实现压力信号的转换与处理：

• 压力感知：压力作用于高强度膜片（如316L不锈钢或陶瓷），引发微小形变。
• 信号转换：形变通过压阻效应（电阻变化）或电容变化转换为电信号，经微处理器线性化处理。
• 信号输出：输出4-20mA模拟信号或0-5V电压信号，支持HART协议等数字通信。

2. 关键技术参数

参数	规格
量程	0-4MPa（可定制更宽量程）
精度等级	±0.25%FS（常规场景）、±0.5%FS（基础场景）
输出信号	4-20mA（两线制）、0-5V（三线制），支持HART/RS485协议
防爆等级	隔爆型Ex d IICT6、本安型Ex ia IICT6
接口	螺纹连接（M20×1.5、G1/2）
温度范围	传感器：-40～125℃；电子线路板：-40～85℃
防护等级	IP65（防尘防水）

二、典型应用场景

1. 市政供水系统

• 管网压力监测：
  在居民小区供水管道中，变送器通过螺纹接口安装于阀门后端，实时监测水压。某市水利局通过此方案将压力波动范围从±0.2MPa降至±0.05MPa，用户投诉率下降40%。

• 水泵控制：
  联动变频器调节水泵转速，维持恒定压力。某案例显示，节能效果达15%，设备寿命延长3年。

2. 化工生产过程

• 反应釜压力控制：
  在小型化工反应釜中，变送器监测釜内压力，联动温控系统调整反应速率。某化工厂通过此方案将工艺偏差从±0.3MPa降至±0.1MPa，产品合格率提升20%。

• 储罐压力监测：
  在醇类储罐顶部安装耐腐蚀变送器（PTFE衬里），实时监测呼吸阀压力。某制药厂通过此方案将挥发性气体泄漏事故减少80%。

3. 机械制造领域

• 液压机压力监测：
  在冲压机液压系统中，变送器监测油缸压力，防止过载。某案例显示，设备故障率因压力异常下降65%。

• 机床冷却系统：
  通过监测冷却液压力，确保刀具温度稳定。某机械加工企业通过此方案将刀具寿命延长40%。

三、选型与安装要点

1. 选型关键参数

参数	选型建议
量程冗余	实际工作压力≤量程的80%，预留20%以上安全余量。
介质兼容性	酸性/碱性环境选PTFE衬里；水基介质选316L不锈钢膜片。
输出信号	控制系统选4-20mA（抗干扰强）；数据采集选0-5V（分辨率高）。
防爆需求	石油化工场景选隔爆型Ex d IICT6；一般工业场景选本安型Ex ia IICT6。
温度适应性	高温环境（>125℃）选陶瓷压阻式；低温环境（-40℃）选硅压阻式。

2. 安装规范

• 位置选择：
  • 液体测量：接口朝下或水平，避免气泡聚集。
  • 气体测量：接口朝上或水平，防止冷凝水沉积。
• 螺纹密封：
  • 使用聚四氟乙烯生料带或厌氧胶，确保接口无泄漏。
  • 紧固扭矩：M20×1.5接口建议扭矩50-60N·m。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP65。

四、维护与故障排查

1. 定期维护

• 校准周期：每6-12个月用标准压力计验证精度，调整零点和量程。
• 密封检查：每季度检查螺纹接口密封性，更换老化生料带。
• 清洁保养：用酒精棉擦拭膜片表面，避免油污影响灵敏度。

2. 常见故障处理

• 信号跳变：
  • 检查接线屏蔽层是否接地。
  • 更换抗干扰能力更强的双绞线。
• 显示异常：
  • 无压力时校准零点，误差超标则更换传感器。
  • 检查电源电压是否稳定（4-20mA需24V供电）。
• 泄漏报警：
  • 重新紧固螺纹接口，更换损坏的密封圈。
  • 介质为腐蚀性液体时，检查膜片是否被侵蚀。

五、未来发展趋势

1. 智能化升级

• 自诊断功能：集成温度传感器与压力传感器，通过算法判断膜片老化或泄漏。
• 无线传输：蓝牙/Zigbee模块实现手机APP实时监测，适用于售后维修场景。

2. 集成化设计

• 多参数监测：同步输出压力与温度信号，减少传感器数量与布线成本。
• 小型化封装：采用MEMS技术，体积缩小至传统传感器的1/3，适配紧凑型设备。

3. 材料创新

• 耐腐蚀膜片：开发石墨烯涂层膜片，提升在强酸、强碱环境中的寿命。
• 高温电子元件：采用宽温级芯片，确保-40～150℃环境下信号稳定。

总结

螺纹4MPa压力变送器凭借其安装便捷、测量精准及成本适中的特点，在市政供水、化工生产、机械制造等领域发挥重要作用。通过合理选型与规范维护，可显著提升工业过程的安全性与效率。未来，随着智能化与材料科学的进步，该类产品将向更小巧、更智能的方向演进，为工业压力监测提供更可靠的解决方案。
