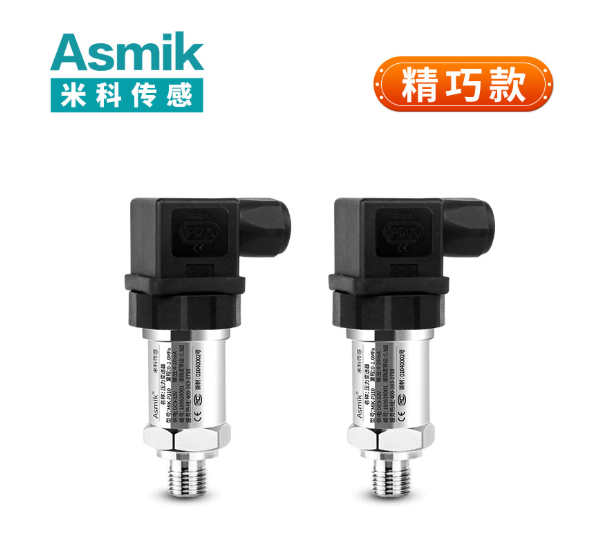

20MPa压力传感器：中高压工业场景的核心监测设备



一、技术原理与核心参数

1. 工作原理

20MPa压力传感器通过敏感元件将压力信号转换为电信号，核心流程包括：

• 压力感知：压力作用于高强度膜片（如316L不锈钢、哈氏合金或陶瓷），引发微小形变。
• 信号转换：形变通过压阻效应、电容变化或压电效应转换为电信号。
• 信号处理：经高精度放大、温度补偿、线性化处理，输出标准信号（如4-20mA电流、数字信号）。

2. 关键技术参数

参数	规格
量程	0-20MPa（可定制更高量程）
精度等级	±0.1%FS（高精度场景）、±0.25%FS（常规场景）
输出信号	4-20mA（两线制），支持HART/Profibus协议
防爆等级	隔爆型dIICT5、本安型iaIICT5
接口	法兰连接（DN50/DN80）、螺纹连接（M48×2）
温度范围	敏感元件：-40～125℃；电子线路板：-40～85℃

二、典型应用场景

1. 石油化工行业

• 井下压力监测：
  在陆地油井中，20MPa传感器安装于井下3000米处，实时监测地层压力。当地层压力异常时，系统自动调整泥浆密度，防止井喷事故。某案例显示，该方案使井控响应时间缩短至15分钟内。

• 管道压力调控：
  在输油管道中，传感器监测油压变化，联动阀门控制系统调节流量。某管道公司通过此方案将压力波动范围从±0.5MPa降至±0.1MPa，年运输效率提升12%。

2. 工业液压系统

• 重型机械压力控制：
  在挖掘机液压系统中，20MPa传感器监测主泵压力，当压力超过安全值时，系统自动泄压，防止液压元件损坏。某案例中，该方案使设备故障率下降35%。

• 模具成型压力监测：
  在大型锻压机中，传感器实时监测模腔压力，确保金属成型质量。某汽车零部件厂商通过此方案将产品合格率提升至99.6%。

3. 能源与电力领域

• 水轮机压力监测：
  在水电站水轮机中，传感器监测蜗壳压力，联动调速器调整进水流量，确保机组稳定运行。某水电站通过此方案将机组振动幅度降低25%，延长设备寿命。

• 蒸汽管道压力控制：
  在火力发电厂中，传感器监测主蒸汽管道压力，联动安全阀防止超压。某电厂通过此方案将超压事故率降低85%。

三、选型与维护要点

1. 选型关键参数

参数	选型建议
量程冗余	实际工作压力≤量程的80%，预留20%以上安全余量。
介质兼容性	酸性/碱性环境选PTFE衬里；高纯度气体选316L不锈钢膜片。
防爆需求	石油化工场景选隔爆型dIICT5；能源电力场景选本安型iaIICT5。
温度适应性	高温环境（>125℃）选陶瓷压阻式；低温环境（-40℃）选硅压阻式。
动态响应	液压冲击场景选压电式（响应时间<1ms）；稳态测量选电容式（响应时间<10ms）。

2. 安装规范

• 位置选择：
  • 液体测量：接口朝下或水平，避免气泡聚集。
  • 气体测量：接口朝上或水平，防止冷凝水沉积。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP67。

3. 维护策略

• 定期校准：每6-12个月用标准压力计验证精度，调整零点和量程。
• 故障排查：
  • 信号跳变：检查接线屏蔽层是否接地。
  • 显示异常：无压力时校准零点，误差超标则更换传感器。
• 冬季防护：
  • 室外变送器引压口加保温套，防止介质结冰膨胀损坏膜片。

四、未来发展趋势

1. 智能化升级

• 边缘计算：集成AI算法，通过历史数据预测膜片老化、密封失效等故障。
• 自校准功能：支持远程触发校准，减少现场维护时间（案例：某实验室年维护时间从24小时缩短至1小时）。

2. 无线化与物联网

• 无线传输：LoRa/NB-IoT模块实现远程数据上传，适用于偏远地区（如石油井场监控）。
• 云平台集成：压力数据实时上传至SCADA系统或工业互联网平台，支持大数据分析。

3. 材料创新

• 耐腐蚀膜片：开发石墨烯复合膜片，提升在强酸、高盐环境中的寿命。
• 高温传感器：碳化硅（SiC）基底压阻式传感器，耐温范围扩展至-100～300℃。

总结

20MPa压力传感器凭借其精准测量、稳定可靠及广泛适应性，在石油化工、工业液压、能源电力等领域发挥关键作用。通过合理选型与规范维护，可显著提升工业过程的安全性与效率。未来，随着物联网与AI技术的融合，该类产品将向更智能、更可靠的方向演进，为工业自动化提供坚实支撑。
