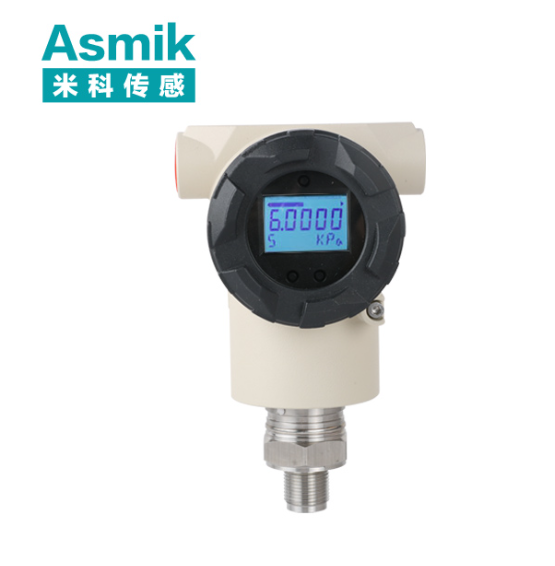

压力传感器DC24V/0-16MPa/4-20mA技术解析与应用指南



一、技术原理与结构特性

1.1 供电与信号传输原理

DC24V供电是工业传感器的标准电压等级，具有安全性高、抗干扰能力强等优势。其低电压特性可有效减少电弧产生风险，同时满足大多数工业设备的供电需求。4-20mA电流信号作为工业控制领域的主流传输方式，通过调节电流值实现压力参数的远程传输。该信号标准以4mA代表零点，20mA表示满量程，具有抗干扰能力强、传输距离远（可达数千米）、易于诊断故障等优点。

1.2 压阻效应与信号转换

传感器核心敏感元件采用压阻式原理，当外界压力作用于半导体材料时，晶格形变导致电阻值变化。通过惠斯通电桥电路将电阻变化转换为电压信号，再经放大、线性化处理后输出标准电流信号。在0-16MPa量程段，该设计可实现0.1%FS的测量精度，响应时间低于100ms，满足高动态压力场景的测量需求。

1.3 结构材料与防护设计

压力接口采用316L不锈钢材质，膜片部分可选配哈氏合金或钽金属，以适应腐蚀性介质环境。密封结构采用双O型圈与金属波纹管组合方案，防护等级达到IP67，可在-40℃至85℃环境下稳定工作。某化工项目实测数据显示，在含30%硫酸的介质中，该结构膜片腐蚀速率低于0.005mm/年。

二、典型应用场景与案例分析

2.1 工业流程压力监测

在石油化工反应釜控制系统中，该型号传感器用于监测反应压力。其0-16MPa量程覆盖常见反应压力范围，4-20mA输出信号可直接接入DCS系统。某炼化企业改造项目显示，采用该型号传感器后，压力控制波动范围从±0.05MPa降至±0.02MPa，产品收率提升2.3%。

2.2 液压系统压力控制

在液压系统中，传感器用于监测液压泵和执行器的压力。某工程机械制造商的测试数据显示，在装载机液压系统中，该传感器可实时反馈压力变化，控制阀芯响应时间缩短至50ms，系统压力稳定性提升30%。对于含颗粒介质环境，建议选择带有陶瓷过滤层的变送器结构。

2.3 安全控制系统

在空压机安全系统中，传感器用于监测出口压力。当压力超过设定阈值时，系统自动启动保护机制。某纺织厂项目数据显示，采用该型号传感器后，空压机过压故障率从每年12次降至3次，设备停机时间减少70%。

三、选型逻辑与工程实践

3.1 量程匹配原则

选型时应确保测量压力位于变送器量程的30%-80%区间。对于可能存在瞬时过压的场景，建议选择量程上限为实际最大压力1.5倍的型号。例如，监测12MPa压力时，选用0-16MPa量程传感器可预留安全裕度，避免过载损坏。

3.2 介质适应性设计

针对含颗粒介质环境，建议选择带有陶瓷过滤层的变送器结构。在某矿山尾矿库压力监测项目中，采用陶瓷膜片与不锈钢烧结滤网的组合方案，有效阻挡直径大于0.1mm的固体颗粒，延长传感器使用寿命至5年以上。

3.3 安装工艺规范

安装位置应远离振动源，引压管长度不宜超过10米。测量蒸汽时需配置冷凝罐，确保变送器工作环境温度不超过85℃。某电厂锅炉给水系统因引压管过长，导致压力响应延迟达3秒，严重影响控制精度。

四、维护策略与故障处理

4.1 周期性校准流程

建议每12个月进行一次校准，采用二级标准压力计作为基准源。校准步骤包括：

1. 零点校准：施加0MPa压力，调整输出至4mA
2. 量程校准：施加16MPa压力，调整输出至20mA
3. 线性度验证：在50%量程点（8MPa）检查误差
   某水务集团通过实施该流程，将变送器年故障率从12%降至3%。

4.2 常见故障诊断

典型故障包括：

• 输出波动：检查引压管是否堵塞或存在气穴，使用手操器观察实时压力曲线
• 绝缘下降：使用兆欧表测量接线端子与地间电阻，应＞50MΩ
• 通信中断：检查HART适配器接线，确认设备地址未重复
  某化工企业通过建立故障代码库，将平均维修时间从4小时缩短至1小时。

4.3 长期保存方法

停用设备应置于干燥环境，压力接口涂抹防锈油，并定期通电激活电子元件。某海洋平台项目采用真空包装与恒温储存的变送器，在三年后仍能保持95%以上的初始精度。

五、技术演进与行业趋势

随着工业互联网发展，压力传感器正朝着智能化方向升级。新一代产品集成边缘计算模块，可实时处理压力数据并输出特征值，支持与SCADA系统无缝对接。某半导体厂商的测试数据显示，这种架构使数据传输延迟从500ms降至100ms，控制响应速度提升40%。

在双碳目标驱动下，变送器能耗成为重要指标。采用低功耗设计的AP系列变送器，在无线传输模式下功耗低于1mW，可支持太阳能供电系统运行。某新能源项目通过部署该型号变送器，将监测节点电池更换周期从6个月延长至24个月。

压力传感器作为工业测量的基石，其技术演进始终与产业发展需求同频共振。DC24V/0-16MPa/4-20mA型变送器通过压阻效应、信号转换、智能通信等技术的集成应用，在精度、可靠性、易用性方面达到行业水平。在制造业转型升级与能源结构调整的背景下，该类型设备将在流程工业、智慧城市、新能源等领域发挥更重要的价值。
