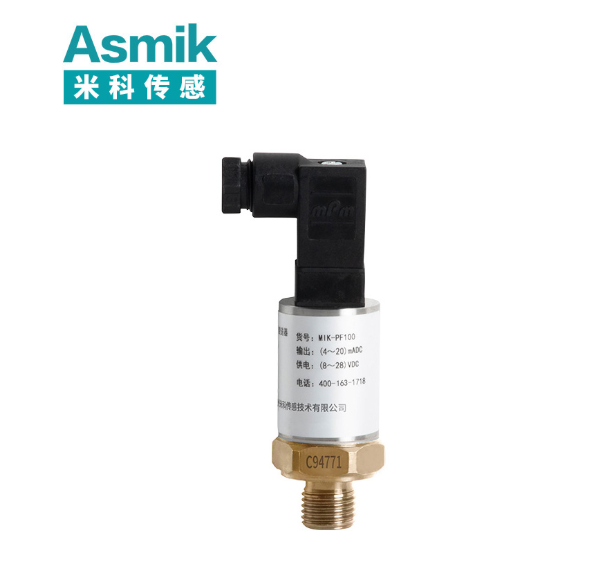

压力变送器中1MPa与液柱高度的转换原理及应用解析



一、压力单位转换的物理基础

1.1 核心计算公式推导

根据流体静力学基本原理，液柱产生的压力与高度呈线性关系，表达式为：
P=ρgh
其中，P为压力（Pa），ρ为液体密度（kg/m³），g为重力加速度（9.81m/s²），h为液柱高度（m）。
当测量介质为水时（ρ=1000kg/m3），1MPa（即106Pa）对应的水柱高度可通过变形公式计算：
h=ρgP​=1000×9.81106​≈102米
这一数值表明，1MPa压力可支撑约102米水柱产生的静压。

1.2 不同介质的转换差异

若测量介质为水银（ρ=13600kg/m3），相同压力下液柱高度仅为：
h水银​=13600×9.81106​≈0.76米
这种显著差异要求工程实践中必须明确介质类型，否则将导致测量误差。

二、压力变送器的液位测量应用

2.1 投入式液位变送器原理

投入式液位变送器通过浸入液体底部的压力敏感元件，直接测量液柱静压。其核心公式为：
H=ρgP​
设备内部集成温度补偿模块，可自动修正液体密度随温度的变化，确保液位计算精度。例如，在水利水电工程中，该类型变送器广泛用于水库、渠道的液位监测，输出信号通过4-20mA标准电流或RS485数字协议传输至控制系统。

2.2 差压变送器的应用拓展

在封闭容器液位测量中，常采用差压变送器构成测量系统。通过测量容器底部压力与顶部气相压力的差值，结合介质密度计算液位高度：
ΔP=ρgH
某化工企业储罐改造项目中，采用智能差压变送器与温度变送器联用，实现密度补偿的液位测量，将测量误差从±5%FS提升至±1%FS。

三、设备选型与安装要点

3.1 量程匹配原则

选型时应确保测量压力位于变送器量程的20%-80%区间。例如，测量1MPa量级压力时，建议选择量程为0-1.6MPa的变送器，以预留安全裕度并保证线性度。某石油管道项目因选用量程过小的变送器，导致在压力波动时频繁触发过载保护。

3.2 介质适应性设计

针对腐蚀性介质，需选用哈氏合金膜片与聚四氟乙烯密封结构。在某海水淡化项目中，采用钛合金膜片的压力变送器，在35%盐度环境下仍保持稳定运行，膜片腐蚀速率低于0.01mm/年。

3.3 安装工艺规范

安装位置应远离振动源，引压管长度不宜超过5米。测量蒸汽时需配置冷凝罐，确保变送器工作环境温度不超过85℃。某电厂锅炉给水系统因引压管过长，导致压力响应延迟达3秒，严重影响控制精度。

四、维护与校准实践

4.1 周期性校准流程

建议每6个月进行一次校准，采用二级标准压力计作为基准源。校准步骤包括：

1. 零点校准：施加0MPa压力，调整输出至4mA
2. 量程校准：施加1MPa压力，调整输出至20mA
3. 线性度验证：在50%量程点（0.5MPa）检查误差
   某水务集团通过实施该流程，将变送器年故障率从12%降至3%。

4.2 故障诊断方法

常见故障包括：

• 零点漂移：由温度变化或膜片粘连引起，需重新校准
• 输出波动：检查引压管是否堵塞或存在气穴
• 绝缘下降：使用兆欧表测量接线端子与地间电阻，应＞50MΩ
  某化工企业通过建立故障代码库，将平均维修时间从4小时缩短至1小时。

五、技术发展趋势

随着MEMS技术与物联网的融合，压力变送器正朝着智能化方向发展。采用CMOS-MEMS工艺的传感器芯片，尺寸已从传统型号的20mm³缩减至5mm³，功耗降低至5mW。某半导体厂商推出的智能变送器，内置边缘计算模块，可实时处理压力数据并输出特征值，大幅降低上位机运算负荷。

在工业互联网背景下，压力变送器正从单一测量元件转变为数据节点。通过集成无线通信模块，压力数据可直接上传至云平台，结合机器学习算法实现预测性维护。某装备制造企业的试点项目显示，这种架构使设备停机时间减少40%，维护成本降低35%。

压力变送器作为工业测量的基石，其技术演进始终与产业发展需求同频共振。从基础的静压测量到智能化的过程控制，从单一参数监测到多维度数据融合，1MPa量程的变送器在精度、可靠性、智能化方面持续突破。在制造业转型升级与"双碳"目标推进的双重驱动下，这一领域的技术创新与应用拓展必将释放更大的产业价值。
