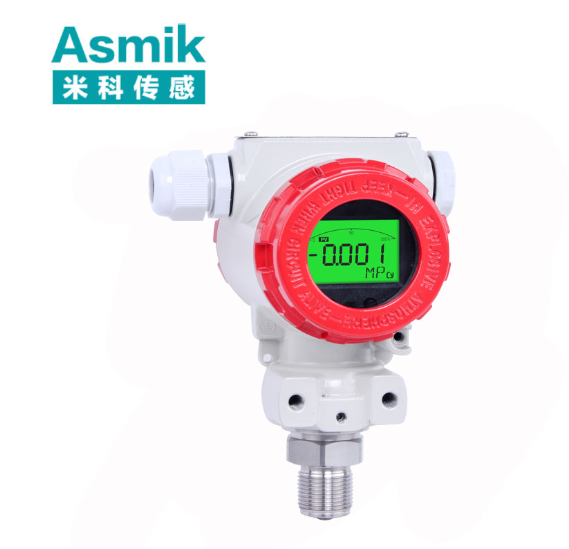

管道25MPa电子压力传感器的技术特性与应用解析



一、技术原理与量程特性

1.核心工作原理

管道25MPa电子压力传感器基于压阻效应工作，通过测量介质压力导致的膜片形变，转换为电信号输出。其核心元件为预张紧的扩散硅膜片或陶瓷膜片，当高压介质压力作用于膜片时，硅晶格形变导致压阻系数变化，进而改变惠斯通电桥的电阻值。通过激光调阻工艺补偿温度漂移后，输出与压力成线性关系的4-20mA标准信号或数字通信协议（如HART）。设备量程覆盖0-25MPa，分辨率达0.001MPa，精度等级为±0.1%FS，响应时间小于1ms，可适应高压管道场景的快速响应需求。

2.量程设计与环境适配

25MPa量程设计可覆盖石油长输管道（通常10-20MPa）、化工高压聚合反应（15-25MPa）及天然气井口压力（18-22MPa）等场景。0.001MPa的分辨率可精准捕捉压力波动，如在天然气输送中，传感器能检测到0.0005MPa变化，为管道泄漏预警提供实时依据。4-20mA信号的抗干扰特性使其在长距离传输中优势显著，250Ω负载下电压降仅5V，相较电压信号传输更稳定。

二、结构设计优势

1.膜片与防护设计

传感器采用法兰式安装结构，膜片材质为316L不锈钢或氧化铝陶瓷，表面镀有耐磨涂层以增强耐腐蚀性。法兰接口符合GB/T 9119-2010标准，可适配DN50至DN300管道。密封结构采用双O型圈设计，防护等级达IP67，并通过ExdⅡCT6防爆认证。模块化设计使得传感器可集成温度补偿组件，-20℃至+150℃环境下的温度漂移控制在±0.02%FS/℃以内。

2.防堵塞与抗振动设计

针对高压介质特性，传感器设计有大通道流路结构，有效减少固体颗粒沉积。某石油管道项目应用显示，该设计使传感器在含砂原油环境中的维护周期延长至12个月，相较传统设计减少75%的堵塞故障。此外，传感器外壳采用全不锈钢材质，抗冲击力强，可承受管道振动中的机械应力，在0.5g振动环境下仍能保持测量精度稳定。

三、典型应用场景

1. 石油长输管道压力监测

在某西气东输工程中，25MPa传感器实时监测管道压力并联动紧急截断阀。当压力超过22MPa时，系统启动截断程序，成功避免管道破裂事故。传感器与SCADA系统无缝对接，实现远程压力监控与数据分析，压力数据采集频率达10次/秒，为管道维护计划制定提供实时依据。

2. 化工高压聚合反应控制

在某聚乙烯生产装置中，传感器监测反应釜内压力并联动紧急泄压阀。当压力超过24MPa时，系统启动泄压程序，确保反应釜压力稳定在23.5MPa±0.01MPa范围内。应用数据显示，该方案使设备超压事故发生率下降95%，年减少安全阀更换成本超300万元。

3. 天然气井口压力预警

在某气田开发项目中，传感器安装于井口管道，实时监测天然气压力并联动自动调压阀。当压力超过设定阈值时，系统启动调压程序，确保井口压力稳定在20MPa±0.01MPa范围内。通过该方案，气田非计划停机次数减少98%，年减少因压力异常引发的产能损失超2000万元。

四、安装与维护实践

1. 环境适配要求

设备应安装在振动小于0.3g的场所，露天安装需加装防晒罩或防尘罩。某化工厂因未做防晒处理，导致外壳老化加速，使用3年后防护等级降至IP54。建议安装时预留至少80mm散热空间，避免与高温设备相邻。传感器安装方向应垂直于管道，确保介质流动方向与传感器标识一致，倾斜安装可能导致测量误差超过0.05%FS。

2. 介质处理规范

测量含砂原油时，需在传感器前端加装磁性过滤器。某管道项目因未安装过滤器，导致膜片在3个月内磨损，最终更换成本增加250%。对于高温介质测量，建议采用倾斜安装方式并加装散热装置，防止膜片因温度过高变形。传感器膜片严禁接触腐蚀性介质，如强酸强碱，需选用PTFE或哈氏合金材质膜片。

3. 定期校验流程

每月检查电缆连接紧固性，每6个月进行零点与量程校准。校准需使用标准压力源，误差应控制在±0.1%FS以内。某钢铁集团通过建立校验档案，将设备故障率从年均15次降至4次。校准过程中需断开电源，使用专用调试工具调整零点与满程电阻器，确保输出信号在4-20mA范围内线性变化，线性度误差低于0.05%FS。

管道25MPa电子压力传感器凭借其高精度、耐高压及易集成特性，在石油天然气输送、化工生产、能源开发等领域展现出显著应用价值。从管道泄漏预警到反应釜安全控制，该设备通过技术创新持续推动高压场景监测效能的提升。未来，随着智能传感技术与物联网的深度融合，此类传感器将在深海资源开发、核电高压系统等新兴领域发挥更核心的作用。
