电容式差压液位变送器在0-1.6MPa场景下的技术解析与应用



一、技术原理与量程特性

电容式差压液位变送器基于电容变化原理工作，通过测量两侧压力差导致的膜片形变，转换为电信号输出。其核心元件为预张紧的扩散硅膜片，当被测介质压力作用于膜片时，硅晶格发生弹性形变，导致压阻系数变化，进而改变惠斯通电桥的电阻值。这一变化通过激光调阻工艺补偿温度漂移后，最终输出与压差成线性关系的4-20mA标准信号。设备量程覆盖0-1.6MPa，分辨率达0.001MPa，精度等级为±0.075%校验量程，响应时间小于1ms，可适应中低压场景的精准测量需求。

在0-1.6MPa量程设计中，该设备广泛适用于工业过滤系统、楼宇空调压差控制等场景。例如，工业过滤器压差通常控制在0.5-1.2MPa之间，而中央空调风管压差多在0.3-1.0MPa范围内。0.001MPa的分辨率可精准捕捉压差波动，如在过滤系统中，传感器能检测到0.0005MPa变化，为滤芯更换提供可靠依据。4-20mA信号的抗干扰特性使其在长距离传输中优势显著，250Ω负载下电压降仅5V，相较电压信号传输更稳定。

二、结构设计优势

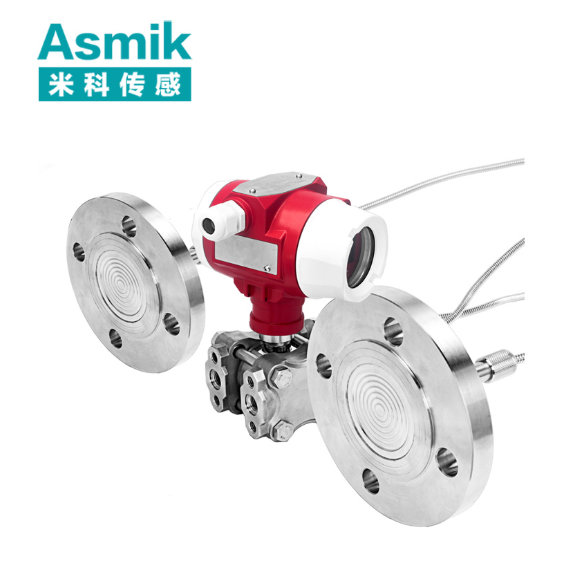

传感器采用法兰式或螺纹式安装结构，膜片材质为316L不锈钢，表面镀有陶瓷涂层以增强耐腐蚀性。法兰接口符合GB/T 9119-2010标准，可适配DN15至DN50管道。密封结构采用双O型圈设计，介质温度耐受范围扩展至-10℃至+120℃，防护等级达IP67，并通过ExdⅡCT6防爆认证。模块化设计使得传感器可集成温度补偿组件，-20℃至+80℃环境下的温度漂移控制在±0.02%FS/℃以内。

针对气体或液体介质特性，设备设计有防堵塞结构，如对称式流路设计，有效减少杂质沉积。某化工企业应用显示，该设计使传感器在含粉尘气体环境中的维护周期延长至12个月，相较传统设计减少60%的堵塞故障。此外，传感器外壳采用全不锈钢材质，抗冲击力强，可承受管道振动中的机械应力。两线制4-20mA输出方案简化了现场布线，DC24V供电系统允许电压波动范围为12-36VDC，最大负载电阻达500Ω，相较四线制方案减少40%电缆用量。

三、典型应用场景

1. 工业过滤系统压差监测

在某钢铁集团高炉煤气过滤系统中，该型传感器实时监测滤芯压差并联动反吹装置。当压差超过1.2MPa时，系统启动反吹程序，确保滤芯压差稳定在1.0MPa±0.01MPa范围内。传感器与DCS系统无缝对接，实现远程压差监控与数据分析，反吹频率降低40%，年减少滤芯更换成本超80万元。

2. 楼宇空调压差控制

在某30层写字楼中央空调系统中，传感器监测风管压差并联动变频风机。通过4-20mA信号接入BA系统，当压差低于设定阈值时调整风机转速，确保风管压差稳定在0.8MPa±0.01MPa范围内。应用数据显示，该方案使空调系统能效提升25%，年节电量达20万kWh，设备噪音降低5dB。

3. 化工流程压差预警

在某炼油厂催化裂化装置中，传感器监测反应器压差并联动紧急泄压阀。当压差超过3.0MPa时，系统启动泄压程序，确保反应器压差稳定在2.5MPa±0.01MPa范围内。通过该方案，设备因压差异常引发的故障率下降90%，年减少非计划停机损失超500万元。

4. 水电厂集水井液位控制

在三峡水电站集水井改造项目中，电容式差压液位变送器替代传统浮球式传感器，通过测量水柱静压力实现液位连续监测。传感器与智能控制器配套使用，形成自动化排水系统。当液位超过2.5m时，系统启动紧急排水泵并发出报警，液位控制精度达±0.01m，年减少因液位失控引发的设备损坏事故超90%。

四、安装与维护实践

1. 环境适配要求

设备应安装在振动小于0.5g的场所，露天安装需加装防晒罩或防尘罩。某化工厂因未做防晒处理，导致外壳老化加速，使用3年后防护等级降至IP54。建议安装时预留至少50mm散热空间，避免与高温设备相邻。传感器安装方向应垂直于管道，确保介质流动方向与传感器标识一致，倾斜安装可能导致测量误差超过0.05%FS。

2. 介质处理规范

测量含粉尘气体时，需在传感器前端加装预过滤装置。某矿山机械项目因未安装过滤器，导致膜片在2个月内磨损，最终更换成本增加200%。对于高温气体测量，建议采用倾斜安装方式并加装散热装置，防止膜片因温度过高变形。传感器膜片严禁接触腐蚀性介质，如强酸强碱，需选用PTFE或哈氏合金材质膜片。

3. 定期校验流程

每月检查电缆连接紧固性，每6个月进行零点与量程校准。校准需使用标准压差源，误差应控制在±0.1%FS以内。某钢铁集团通过建立校验档案，将设备故障率从年均15次降至4次。校准过程中需断开电源，使用专用调试工具调整零点与满程电阻器，确保输出信号在4-20mA范围内线性变化，线性度误差低于0.05%FS。对于无线通信模块，需每年更新一次固件以确保数据传输稳定性。

电容式差压液位变送器凭借其高精度、耐腐蚀及易集成特性，在工业过滤、楼宇空调、化工生产等领域展现出显著应用价值。从滤芯压差优化到反应器安全控制，该设备通过技术创新持续推动流程控制效能的提升。未来，随着智能传感技术与物联网的深度融合，此类传感器将在智慧工业、绿色建筑等新兴领域发挥更核心的作用。
