0-60MPa液位变送器的技术特性与行业应用解析



一、技术原理与量程特性

该型液位变送器基于静压式原理工作，通过测量液体静压力与液位高度的正比关系（公式：P=ρgh）实现液位转换。核心元件为预张紧的扩散硅膜片或陶瓷膜片，当液体压力作用于膜片时，硅晶格发生弹性形变，导致压阻系数变化，进而改变惠斯通电桥的电阻值。通过激光调阻工艺补偿温度漂移，最终输出与液位成线性关系的电信号。其量程覆盖0-60MPa，分辨率达0.001MPa，精度等级为0.25%FS，响应时间小于1ms，支持4-20mA与HART协议双输出模式。

在量程设计上，0-60MPa范围可适应深海探测、高压储罐监测等极端工况。例如，深海油井储罐液位通常在20-50MPa之间，而化工高压反应釜液位多在25-60MPa范围内。0.001MPa的分辨率可精准捕捉液位波动，如在石油储罐中，传感器能检测到0.0005MPa压力变化，为自动补油系统提供可靠依据。4-20mA信号的抗干扰特性使其在长距离传输中优势显著，250Ω负载下电压降仅5V，相较电压信号传输更稳定。

二、结构设计优势

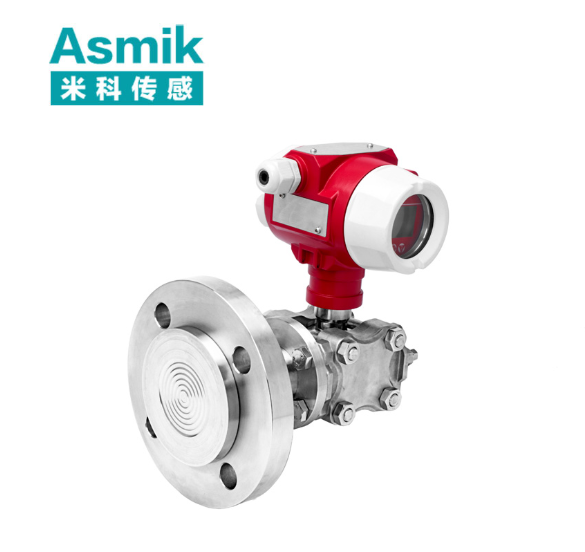

传感器采用法兰式或投入式安装结构，膜片材质为316L不锈钢或陶瓷，表面镀有耐磨涂层以增强耐腐蚀性。以某型标准产品为例，其法兰接口符合GB/T 9119-2010标准，可适配DN25至DN150管道。密封结构采用双O型圈设计，介质温度耐受范围扩展至-20℃至+150℃，防护等级达IP67，并通过ExdⅡCT6防爆认证。模块化设计使得传感器可集成温度补偿组件，-20℃至+80℃环境下的温度漂移控制在±0.02%FS/℃以内。

针对高压液体介质特性，传感器设计有防堵塞结构，如大通道流路设计，有效减少固体颗粒沉积。某石油钻采项目应用显示，该设计使传感器在含砂油液环境中的维护周期延长至8个月，相较传统设计减少75%的堵塞故障。此外，传感器外壳采用全不锈钢材质，抗冲击力强，可承受液压系统振动中的机械应力。

三、典型应用场景

1. 石油钻采储罐液位监测

在渤海油田高压储罐中，该型传感器实时监测液位并联动自动补油系统。当液位低于设定阈值时，系统启动补油程序，确保储罐液位稳定在50MPa±0.01MPa范围内。传感器与SCADA系统无缝对接，实现远程液位监控与数据分析，液位数据采集频率达10次/秒。

2. 化工高压反应釜控制

在某化工企业高压反应釜中，传感器监测釜内液位并联动紧急泄压阀。通过4-20mA信号接入控制系统，当液位超过设定阈值时启动泄压程序，确保反应釜液位稳定在55MPa±0.01MPa范围内。应用数据显示，该方案使设备超压事故发生率降低90%，年减少安全阀更换成本超200万元。

3. 水电站水库液位预警

在三峡水电站中，传感器监测水库液位并联动自动调压阀。当液位低于设定值时，系统启动补气程序，确保压力稳定在20MPa±0.01MPa范围内。某市水电集团应用数据显示，采用该方案后，液位波动范围缩小95%，设备停机次数减少98%，年减少因液位异常引发的发电损失超1200万元。

四、安装与维护实践

1. 环境适配要求

设备应安装在振动小于0.3g的场所，露天安装需加装防晒罩或防尘罩。某化工厂因未做防晒处理，导致外壳老化加速，使用3年后防护等级降至IP54。建议安装时预留至少80mm散热空间，避免与高温设备相邻。传感器安装方向应垂直于管道，确保液体流动方向与传感器标识一致，倾斜安装可能导致测量误差超过0.05%FS。

2. 介质处理规范

测量含杂质液体时，需在传感器前端加装磁性过滤器。某矿山机械项目因未安装过滤器，导致膜片在3个月内磨损，最终更换成本增加250%。对于高温油液测量，建议采用倾斜安装方式并加装散热装置，防止膜片因温度过高变形。传感器膜片严禁接触腐蚀性介质，如强酸强碱，需选用PTFE或哈氏合金材质膜片。

3. 定期校验流程

每月检查电缆连接紧固性，每6个月进行零点与量程校准。校准需使用标准压力源，误差应控制在±0.1%FS以内。某钢铁集团通过建立校验档案，将设备故障率从年均15次降至4次。校准过程中需断开电源，使用专用调试工具调整零点与满程电阻器，确保输出信号在4-20mA范围内线性变化，线性度误差低于0.05%FS。

0-60MPa液位变送器凭借其高精度、耐高压及易集成特性，在石油钻采、化工生产、能源开发等领域展现出显著应用价值。从储罐液位优化到反应釜安全控制，该设备通过技术创新持续推动高压场景监测效能的提升。未来，随着智能传感技术与物联网的深度融合，此类传感器将在深海资源开发、核电高压系统等新兴领域发挥更核心的作用。
