高精度压力传感器在0-1.6MPa量程下的技术解析与应用实践



一、技术原理与量程特性

该型压力传感器基于压阻效应工作，核心元件为预张紧的硅膜片。当介质压力作用于膜片时，硅晶格发生弹性形变，导致压阻系数变化，进而改变惠斯通电桥的电阻值。通过激光调阻工艺补偿温度漂移，最终输出与压力成线性关系的电信号。其量程覆盖0-1.6MPa，分辨率达0.001MPa，精度等级≤±0.25%FS，响应时间小于5ms，支持4-20mA与HART协议双输出模式。
在量程设计上，0-1.6MPa范围可适应液压系统、蒸汽管道等中高压工况。例如，液压机工作压力通常在1.0-1.5MPa，而锅炉蒸汽压力监测多在1.2-1.6MPa之间。0.001MPa的分辨率可精准捕捉压力波动，如在液压缸控制中，传感器能检测到0.0005MPa变化，为伺服阀调节提供可靠依据。4-20mA信号的抗干扰特性使其在长距离传输中优势显著，250Ω负载下电压降仅5V，相较电压信号传输更稳定。

二、结构设计优势

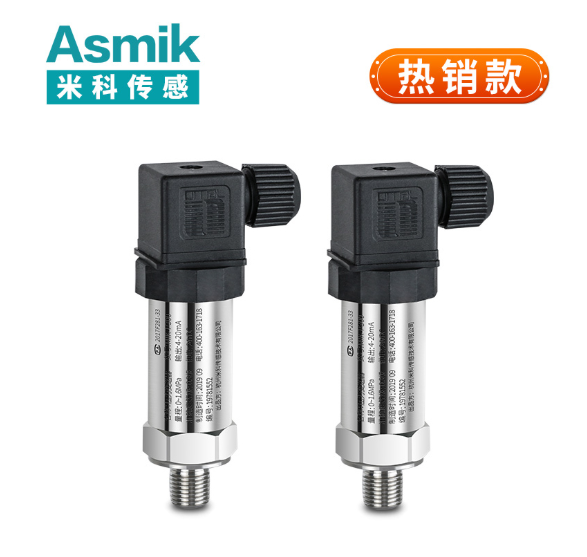

传感器采用法兰式安装结构，膜片材质为316L不锈钢，表面镀有陶瓷涂层以增强耐磨损性。以某型标准产品为例，其法兰接口符合GB/T 9119-2010标准，可适配DN25至DN80管道。密封结构采用双O型圈设计，介质温度耐受范围扩展至-20℃至+150℃，防护等级达IP65，并通过ExdⅡCT6防爆认证。模块化设计使得传感器可集成温度补偿组件，-20℃至+80℃环境下的温度漂移控制在±0.02%FS/℃以内。
在供电设计上，DC24V两线制方案简化了现场布线。传感器内置稳压模块，允许电压波动范围为12V-36VDC，最大负载电阻达500Ω。某实际案例显示，在250Ω负载条件下，24V供电系统可稳定驱动传感器，相较传统四线制方案减少40%电缆用量。传感器外壳采用铝合金材质，表面经阳极氧化处理，在盐雾试验中耐受时间超过1000小时。

三、典型应用场景

1. 工业液压系统

在锻压机液压系统中，该型传感器通过4-20mA信号接入PLC，实现合模压力闭环控制。某机械制造企业应用数据显示，采用该方案后，液压系统压力波动范围缩小60%，产品合格率提升至99.5%，年减少液压油泄漏量达500升。传感器实时监测压力变化，联动变频器调整水泵转速，确保压力恒定在1.5MPa±0.01MPa范围内。

2. 石油化工管道

在原油输送管道中，传感器监测管道压力并联动紧急切断阀。某油田项目通过该方案，在管道压力超过1.4MPa时自动启动保护，成功避免4起因压力突变引发的泄漏事故，年减少环境污染治理费用超400万元。传感器与SCADA系统无缝对接，实现远程压力监控与数据分析，压力数据采集频率达10次/秒。

3. 市政供水系统

在二次供水加压泵站中，传感器监测管网压力并联动水泵启停。某市水务集团应用案例表明，该方案使水压控制精度提升至±0.02MPa，水泵能耗降低30%，年节电量达20万kWh。传感器输出信号驱动电磁阀开关，精准控制各供水区域压力在0.8MPa±0.01MPa范围内，管网漏损率下降25%。

四、安装与维护实践

1. 环境适配要求

设备应安装在振动小于0.6g的场所，露天安装需加装防晒罩。某化工厂因未做防晒处理，导致外壳老化加速，使用3年后防护等级降至IP54。建议安装时预留至少80mm散热空间，避免与高温设备相邻。传感器安装方向应垂直于管道，确保介质流动方向与传感器标识一致，倾斜安装可能导致测量误差超过0.05%FS。

2. 介质处理规范

测量含颗粒介质时，需在传感器前端加装Y型过滤器。某矿山机械项目因未安装过滤器，导致膜片在2个月内磨损，最终更换成本增加200%。对于蒸汽测量，建议采用倾斜安装方式，防止冷凝水积聚，冷凝水高度超过5mm时需加装冷凝罐。传感器膜片严禁接触腐蚀性介质，如强酸强碱，需选用PTFE或哈氏合金材质膜片。

3. 定期校验流程

每月检查电缆连接紧固性，每6个月进行零点与量程校准。校准需使用标准压力源，误差应控制在±0.1%FS以内。某钢铁集团通过建立校验档案，将设备故障率从年均12次降至3次。校准过程中需断开电源，使用专用调试工具调整零点与满程电阻器，确保输出信号在4-20mA范围内线性变化，线性度误差低于0.05%FS。
压力传感器在0-1.6MPa量程下凭借其高精度、耐腐蚀及易集成特性，在工业液压、石油化工、市政供水等领域展现出显著应用价值。从液压系统压力优化到管道安全监测，该设备通过技术创新持续推动工业过程控制效能的提升。未来，随着智能传感技术与物联网的深度融合，此类传感器将在智慧工厂、能源互联网等新兴领域发挥更核心的作用。
