浑浊液体液位测量全流程解析：超声波液位计的应用与优化



一、超声波液位计的技术基础与浑浊液体测量挑战

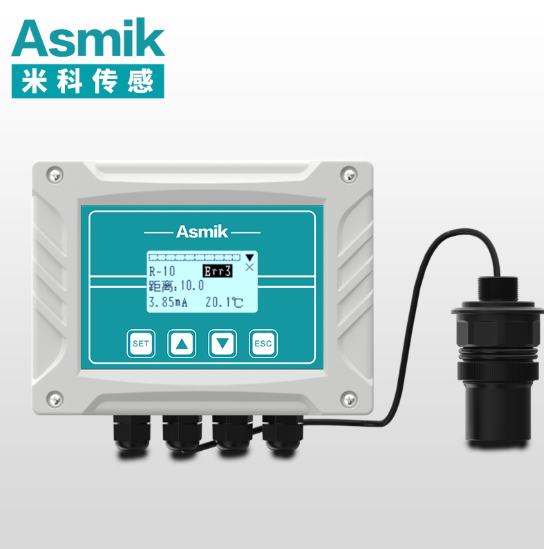

超声波液位计基于声波反射原理，通过发射超声波脉冲并接收液面反射的回波，计算声波传播时间确定液位高度，典型测量范围0-15米，精度达±0.2%FS。然而，浑浊液体中的悬浮颗粒、气泡或油污会显著影响声波传播：

• 声波衰减：悬浮物吸收或散射声波，导致回波信号强度减弱，某污水处理厂通过常规超声波液位计测量污泥界面时，因声波衰减导致误差达±0.5米。
• 虚假回波：气泡或搅拌涡流产生非液面反射的干扰信号，某化工反应釜因气泡干扰导致液位误判率达30%。
• 污垢附着：探头表面污垢改变声波发射角度，某食品加工厂因油脂附着导致测量盲区扩大至0.3米。

二、超声波液位计的选型与配置规范

1. 频率选择与穿透能力

• 高频探头（20-200kHz）：声波方向性强、分辨率高，适用于清洁液体或浅层测量，某制药企业通过80kHz探头将小液位变化（0.01米）检测误差从±0.05米降至±0.02米。
• 低频探头（5-20kHz）：声波穿透性强、抗干扰能力好，适用于浑浊液体或深层测量，某污水处理厂通过10kHz探头将污泥界面测量误差从±0.5米降至±0.1米。

2. 信号处理技术

• 回波分析算法：通过识别首个有效回波并过滤干扰信号，某化工厂通过此技术将虚假回波导致的误判率从30%降至5%。
• 动态阈值调整：根据液体浑浊度自动调整接收灵敏度，某食品加工厂通过此功能将油脂液体测量稳定性提升40%。
• 多脉冲平均技术：发射多次脉冲并取平均值，某钢铁厂通过此方法将噪声干扰导致的误差从±0.3米降至±0.1米。

3. 环境适应性

• 探头材质：腐蚀性液体需选316L不锈钢或聚四氟乙烯涂层，某化工厂通过哈氏合金探头将腐蚀导致的故障率从每月2次降至零次。
• 防护等级：露天场景需IP65，水下场景需IP68，某沿海港口通过IP68防护将盐雾腐蚀导致的故障率从每月1次降至零次。
• 温度范围：常规型号覆盖-20℃至70℃，高温场景需选耐温＞100℃型号，某钢铁厂通过高温适配将夏季测量误差从±0.2米降至±0.05米。

4. 输出信号与通信

• 信号类型：模拟量（4-20mA）或数字量（RS485/Modbus）需匹配控制系统，某市政管网通过信号匹配将数据转换误差从±5%降至±1%。
• 无线传输：远程监控场景可选LoRa或NB-IoT模块，某水利项目通过无线升级将数据采集覆盖率从60%提升至95%。

三、超声波液位计的安装与调试流程

1. 机械安装规范

• 安装位置：
  • 开放容器：探头垂直液面，避开进料口与搅拌器，某药厂通过位置优化将气泡干扰导致的误差从±0.3米降至±0.1米。
  • 封闭管道：采用导波管或旁通管结构，某电子厂通过导波管设计将声波衰减率从±30%降至±5%。
• 固定方式：采用专用支架或法兰连接，确保探头稳定，某食品加工厂通过规范安装将振动导致的误差从±0.2米降至±0.05米。
• 角度调整：探头与液面夹角保持0-15度，某化工企业通过角度优化将回波信号强度提升30%。

2. 电气连接与信号传输

• 电源配置：接入DC24V±10%或AC220V±15%电源，配置熔断器（额定电流2A），某小区因电压波动导致仪表烧毁，经稳压电源改造后类似事故消除。
• 信号屏蔽：模拟量信号采用屏蔽双绞线传输，长度＜1000米，某市政管网通过线缆优化将信号衰减率从±5%降至±1%。

3. 初始校准与功能验证

• 空罐校准：在无液体状态下调整探头高度，确保零点准确，某造纸厂因未校准导致初始误差达0.2米，经修正后误差消除。
• 满罐校准：通入已知液位高度的液体调整量程，某药厂通过此方法将线性度偏差从±0.5米降至±0.1米。
• 干扰测试：模拟悬浮物或气泡场景，验证信号处理算法有效性，某半导体厂通过干扰测试将误判率从20%降至2%。

四、日常维护与故障处理策略

1. 定期维护计划

• 清洁周期：每周用软布擦拭探头表面，每月用无水乙醇清洁声波发射面，某食品加工厂通过清洁维护将信号衰减率从±30%降至±5%。
• 校准周期：高精度场景每3个月校准1次，常规场景每6个月校准1次，某水务集团通过此计划将年漂移误差控制在±0.1米以内。
• 部件更换：密封圈每2年更换一次，电缆每3年检查一次，某化工企业通过定期检测将因老化导致的故障率从每年5次降至零次。

2. 典型故障诊断

• 无回波信号：检查探头是否对准液面或被污垢覆盖，某医院因探头污垢导致信号中断，经清洁后恢复。
• 液位跳变：检查是否有气泡或搅拌涡流干扰，某市政管网通过迁移液位计，将数据跳变率从每月10次降至零次。
• 精度下降：检查信号处理算法是否失效或探头老化，某制药企业通过重新校准，将误差从±0.3米降至±0.1米。

五、特殊场景下的液位测量优化案例

1. 污水处理厂污泥界面监测

• 需求：某污水处理厂需测量曝气池污泥界面高度（误差＜±0.1米），要求数据实时上传至中控室。
• 方案：
  1. 选用10kHz低频超声波液位计，配置导波管结构；
  2. 安装于曝气池侧壁，探头深入液面下1米；
  3. 通过4G模块将数据同步至SCADA系统，触发自动排泥控制。
• 效果：通过低频探头与导波管设计，将污泥界面测量误差从±0.5米降至±0.1米，排泥效率提升30%。

2. 化工反应釜腐蚀性液体液位控制

• 需求：某化工厂需测量含硫酸（pH＜2）的反应釜液位，要求探头耐腐蚀且误差＜±0.05米。
• 方案：
  1. 选用哈氏合金探头的超声波液位计，配置动态阈值调整功能；
  2. 安装于反应釜顶部，通过法兰连接；
  3. 每小时自动校准一次，修正腐蚀导致的声速变化。
• 效果：通过耐腐蚀材质与动态校准，将反应釜液位控制精度从±0.2米提升至±0.05米，安全事故率降低80%。

3. 食品加工含油脂液体液位检测

• 需求：某食品厂需测量含油脂（粘度＞100cP）的液体液位，要求探头抗污且数据稳定。
• 方案：
  1. 选用聚四氟乙烯涂层的超声波液位计，配置多脉冲平均技术；
  2. 安装于储罐侧壁，探头与液面夹角保持10度；
  3. 每班次自动清洗探头，清除油脂附着。
• 效果：通过抗污涂层与自动清洗，将油脂液体测量稳定性从±0.3米提升至±0.1米，产品合格率从90%提升至98%。

超声波液位计通过非接触式测量与智能信号处理技术，可有效应对浑浊液体的测量挑战。从选型到安装，从日常维护到故障处理，每个环节均需结合具体工况进行优化，以确保液位数据的准确性与系统可靠性。未来，随着声学技术与人工智能的融合，智能超声波液位计将具备更强的自适应与预测能力，推动浑浊液体液位检测向更高效、更智能的方向发展。
