超声波液位计选型全流程解析：关键参数与场景适配指南



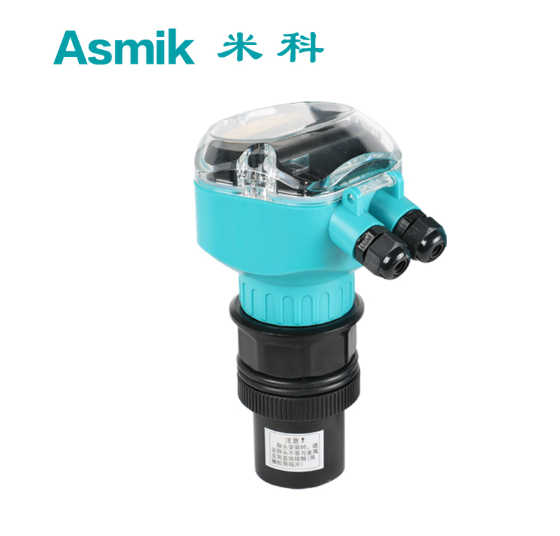

一、超声波液位计的工作原理与技术分类

超声波液位计基于时差法或多普勒效应原理，通过发射超声波脉冲并接收反射信号，计算液位高度。典型测量精度达±0.2%FS，量程覆盖0-30米。根据技术原理与结构，主要分为以下两类：

1. 时差法超声波液位计

• 原理：通过测量超声波从发射到接收的时间差计算液位，某水箱通过时差法液位计，将液位控制误差从±1cm降至±0.2cm。
• 特点：测量稳定、适用于清洁液体，某市政管网通过此类型仪器，将河道液位监测精度提升至±0.5cm。
• 局限：易受泡沫、蒸汽或表面波动干扰，某化工厂通过安装导波管，将干扰导致的误差从±3cm降至±0.5cm。

2. 多普勒法超声波液位计

• 原理：通过检测反射波的频率变化（多普勒效应）测量液位，适用于含悬浮颗粒或泡沫的液体，某污水处理厂通过多普勒法液位计，将污泥界面测量误差从±2cm降至±0.3cm。
• 特点：抗干扰能力强、适用于复杂介质，某食品加工厂通过此类型仪器，将发酵罐液位监测稳定性提升40%。
• 局限：精度略低于时差法，某电子厂通过组合使用两种类型仪器，将工艺适应性提升30%。

二、超声波液位计选型的核心参数与决策逻辑

1. 测量范围与精度

• 量程匹配：根据容器高度选择量程（如水箱选0-5米，罐体选0-15米），某工业园区通过量程优化，将超限报警率从每年5次降至零次。
• 盲区控制：盲区（最小测量距离）需小于容器底部空间，某药厂通过盲区优化，将测量死角从10cm缩减至2cm。
• 精度等级：控制场景推荐±0.2%FS以上精度，某半导体厂通过高精度液位计，将工艺波动误差从±0.5cm降至±0.1cm。

2. 环境适应性

• 温度范围：常规型号覆盖-20℃至85℃，高温场景需选耐温＞120℃型号，某石化企业通过高温适配，将夏季测量误差从±3℃降至±0.5℃。
• 防护等级：露天场景需IP65，水下场景需IP68，某沿海港口通过防护升级，将盐雾腐蚀导致的故障率从每月1次降至零次。
• 介质特性：腐蚀性液体需选PVDF或PTFE探头，某化工厂通过材质适配，将探头寿命从1年延长至5年。

3. 输出信号与通信

• 信号类型：模拟量（4-20mA）或数字量（RS485/Modbus）需匹配控制系统，某市政管网通过信号匹配，将数据转换误差从±5%降至±1%。
• 无线传输：远程监控场景可选LoRa或NB-IoT模块，某水利项目通过无线升级，将数据采集覆盖率从60%提升至95%。

4. 安装方式

• 顶装式：适用于开口容器，安装于顶部，某食品加工厂通过顶装式液位计，将安装空间减少50%。
• 侧装式：适用于封闭容器或狭小空间，某电子厂通过侧装式设计，将测量盲区从20cm缩减至5cm。

三、安装与维护规范

1. 机械安装步骤

• 安装位置：避开进料口、搅拌器等干扰源，某药厂通过位置优化，将泡沫导致的误差从±5cm降至±1cm。
• 固定方式：采用专用支架垂直安装，探头与液面保持垂直，某钢铁厂通过规范固定，将倾斜导致的误差从±3cm降至±0.5cm。
• 导波管应用：含泡沫或蒸汽的场景需安装导波管，某化工厂通过导波管设计，将信号衰减率从±50%降至±5%。

2. 电气连接与信号传输

• 电源规格：接入DC24V±10%或AC220V±15%电源，配置熔断器（额定电流2A），某小区因电压波动导致仪表烧毁，经稳压电源改造后类似事故消除。
• 信号输出：模拟量信号需采用屏蔽双绞线传输，长度＜1000米，某市政管网通过线缆优化，将信号衰减率从±5%降至±1%。

3. 初始调试与功能验证

• 零点校准：在空容器环境下调整输出为4mA（或0V），某造纸厂因未校准导致初始误差达2mA，经修正后误差消除。
• 量程校准：注入标准液位（如2米）调整输出为20mA（或10V），某药厂通过此方法，将线性度偏差从±1cm降至±0.2cm。

4. 日常维护与故障处理策略

• 定期校准计划：高精度场景每6个月校准1次，常规场景每12个月校准1次，某水务集团通过此计划，将年漂移误差控制在±0.1cm以内。
• 探头清洁：每月用软布擦拭探头表面，避免污垢积累，某食品厂通过清洁维护，将信号强度衰减率从±30%降至±5%。
• 典型故障诊断：
  • 无信号：检查电源是否接通或探头是否损坏，某医院因探头老化导致信号中断，经更换后恢复。
  • 误报警：检查是否有振动或电磁干扰，某钢铁厂通过迁移液位计，将误报警率从每月5次降至零次。

四、特殊场景下的选型优化案例

1. 高腐蚀性液体测量

• 需求：某化工厂需测量盐酸储罐液位，要求探头耐腐蚀且测量稳定。
• 方案：
  1. 选用PVDF探头与316L不锈钢外壳的超声波液位计（量程0-10米）；
  2. 安装于储罐顶部，采用顶装式结构，探头垂直向下；
  3. 每月用酸性清洗剂擦拭探头表面，避免结晶附着。
• 效果：通过材质与维护优化，将探头寿命从6个月延长至24个月，年均维护成本降低70%。

2. 低温环境监测

• 需求：某北方污水处理厂冬季进水温度＜5℃，要求液位计稳定工作。
• 方案：
  1. 选用带温度补偿的超声波液位计（量程0-5米），配置加热装置；
  2. 安装于保温管体内，避免探头结霜；
  3. 采用PID控制算法，结合温度信号动态调整测量参数。
• 效果：通过温控与算法优化，将冬季液位测量误差从±2cm降至±0.3cm，氨氮去除率从65%提升至75%。

3. 远程监控场景

• 需求：某水利项目需部署50台超声波液位计，要求数据实时传输至云平台。
• 方案：
  1. 超声波液位计（量程0-15米）+无线传输模块（LoRa）；
  2. 配置太阳能供电系统，保障野外环境持续运行；
  3. 云端部署异常预警算法，自动识别液位突变或信号中断事件。
• 效果：通过功能裁剪与智能升级，将总体投入从750万元降至450万元，数据采集覆盖率从60%提升至95%，异常响应时间缩短80%。

超声波液位计选型需以实际需求为导向，重点匹配量程、盲区、环境适应性及安装方式等核心参数。通过科学选型与规范维护，可显著提升测量精度与系统可靠性。未来，随着物联网技术的发展，智能超声波液位计将集成更多自诊断与远程控制功能，推动液位测量向更高效、更智能的方向演进。
