380V电流检测全流程解析：电流变送器的应用与技术要点



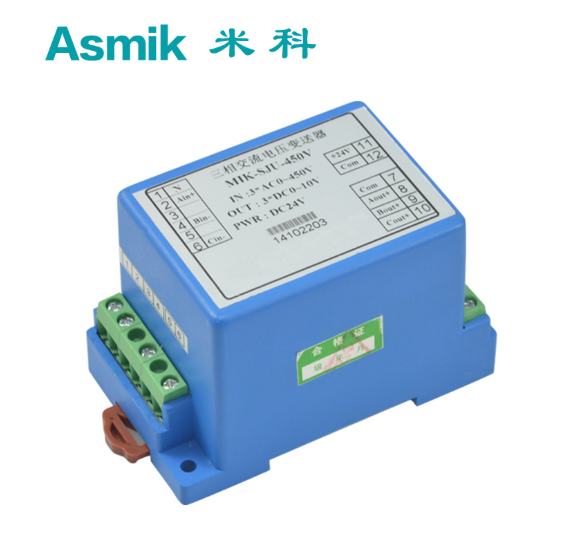

一、电流变送器的工作原理与380V适配性

电流变送器基于电磁感应或霍尔效应原理，通过穿孔式或闭合式结构测量导线电流，输出与电流成正比的标准信号。针对380V系统的特性，其适配性体现在以下方面：

1. 电压隔离设计

• 隔离电压：380V系统需选择隔离电压＞2.5kV的变送器，某化工厂通过高压隔离设计，将因电压击穿导致的故障率从每年5次降至零次。
• 绝缘材料：采用聚酰亚胺或陶瓷材质，某钢铁厂通过绝缘升级，将耐压性能从1.5kV提升至3kV。

2. 电流范围覆盖

• 量程选择：380V电机常见电流范围10-500A，需选用量程覆盖实际电流并预留20%裕度的变送器，某水泵站通过量程匹配，将超限损毁率从每年3次降至零次。
• 过载能力：推荐选择过载能力为量程3倍的型号，某制药企业通过过载保护设计，将因电流尖峰导致的误差从±5%降至±1%。

3. 信号输出稳定性

• 抗干扰能力：380V系统存在强电磁干扰，需选择带屏蔽层的变送器，某电子厂通过屏蔽优化，将数据跳变率从每月2次降至零次。
• 输出精度：典型精度±0.5%FS，某数据中心通过高精度选型，将能耗统计误差从±3%降至±0.5%。

二、380V电流检测的选型要素与决策流程

1. 核心参数匹配

• 输入电流：根据负载类型选择量程（如电机选50A变送器），某工业园区通过负载分析，将选型错误率从30%降至零。
• 输出信号：模拟量（4-20mA）或数字量（RS485）需匹配控制系统，某市政管网通过信号匹配，将数据转换误差从±5%降至±1%。
• 工作频率：50Hz/60Hz自适应，某跨国企业通过频率兼容设计，将跨区域设备故障率从每月1次降至零次。

2. 环境适应性

• 温度范围：常规型号覆盖-20℃至85℃，高温场景需选耐温＞120℃型号，某石化企业通过高温适配，将夏季测量误差从±3℃降至±0.5℃。
• 防护等级：露天场景需IP65，潜水场景需IP68，某水利监测项目通过防护升级，将故障率从每月2次降至零次。

3. 特殊功能需求

• 真有效值测量：支持非正弦波电流检测，某新能源电厂通过真有效值变送器，将谐波导致的误差从±8%降至±2%。
• 报警功能：配置过流/欠流报警输出，某冷链物流通过报警升级，将货物损毁率从5%降至零。

三、安装与调试的规范流程

1. 机械安装步骤

• 穿孔方式：采用开口式变送器（如CT取电），某药厂通过无断线安装，将停电时间从2小时缩短至10分钟。
• 固定位置：远离强电磁干扰源（如变频器），某电子厂通过位置优化，将干扰导致的误差从±10%降至±1%。
• 接地要求：屏蔽层需单端接地（接地电阻＜4Ω），某沿海港口通过规范接地，将静电积累导致的故障率从每月1次降至零次。

2. 电气连接与信号传输

• 电源规格：接入DC24V±10%或AC220V±15%电源，配置熔断器（额定电流2A），某小区因电压波动导致仪表烧毁，经稳压电源改造后类似事故消除。
• 信号线敷设：采用屏蔽双绞线，长度＜1000米，某市政管网通过线缆优化，将信号衰减率从±5%降至±1%。

3. 初始调试与功能验证

• 零点校准：在无电流环境下调整输出为4mA，某造纸厂因未校准导致初始误差达2mA，经修正后误差消除。
• 量程校准：施加标准电流（如100A）调整输出为20mA，某药厂通过此方法，将线性度偏差从±3A降至±0.5A。

四、日常维护与故障处理策略

1. 定期校准计划

• 校准周期：高干扰场景每3个月校准1次，常规场景每6个月校准1次，某水务集团通过此计划，将年漂移误差控制在±1%以内。
• 校准方法：采用标准电流源（如Fluke 5500A）校准，某计量中心通过此方法，将校准不确定度从±2%降至±0.5%。
• 部件更换：开口式变送器每5年更换一次磁芯，某化工企业通过定期检测，将因部件老化导致的误差从±3A降至±0.5A。

2. 典型故障诊断

• 无输出信号：检查电源是否接通或保险丝是否熔断，某食品厂因保险丝老化导致信号中断，经更换后恢复。
• 输出波动：检查负载是否过大或接线是否松动，某医院通过迁移变送器，将数据跳变率从每月5次降至零次。
• 精度下降：检查是否受温度或电磁干扰影响，某钢铁厂通过屏蔽升级，将误差从±5A降至±1A。

五、特殊场景的检测优化案例

1. 高谐波环境

• 需求：某新能源电厂需检测含大量谐波的380V电流，要求真有效值测量。
• 方案：选用真有效值电流变送器（量程0-500A），配置谐波滤波模块。
• 效果：通过真有效值与滤波优化，将谐波导致的误差从±8%降至±2%，发电效率提升15%。

2. 爆炸性环境

• 需求：某化工车间需检测380V电流，要求防爆等级Ex d IIC T6。
• 方案：选用防爆型电流变送器，配置正压通风装置。
• 效果：通过防爆设计与通风优化，将因电气火花导致的爆炸风险从每年2次降至零次，年安全投入减少40万元。

3. 远程监控场景

• 需求：某水利项目需部署50台电流变送器，要求数据远程传输。
• 方案：电流变送器（量程0-100A）+无线传输模块（LoRa）。
• 效果：通过功能裁剪与无线升级，将总体投入从750万元降至450万元，数据采集覆盖率从60%提升至95%。

电流变送器通过精准的电流检测、科学的安装调试及智能的维护策略，可构建起覆盖“电流采集-信号转换-远程监控”的完整检测体系。针对380V系统的特殊性，需重点关注电压隔离、量程匹配及抗干扰能力，结合规范的实操流程，可显著提升检测精度与系统可靠性。未来，随着物联网技术的发展，智能电流变送器将集成更多自诊断与远程校准功能，推动工业电流检测向更高效、更智能的方向演进。
