4-20mA转0-10V信号转换技术解析：三相电流变送器的应用与实践



一、信号转换的技术原理与核心优势

4-20mA转0-10V的转换本质是电流-电压的线性变换，通过精密电阻取样与运算放大器缩放实现。典型转换电路包含取样电阻、差分放大器及滤波单元，转换精度可达±0.1%FS，响应时间＜100ms，适用于电机控制、能源管理及环境监测等领域。
相较于直接传输，信号转换具备三大核心优势：

1. 信号兼容性：0-10V电压信号可直接接入大多数控制系统，某市政供水项目通过转换，将设备接口适配率从60%提升至95%。
2. 抗干扰能力：电压信号通过屏蔽线传输，某化工厂通过转换设计，将电磁干扰导致的误差从±5%降至±0.5%。
3. 成本效益：转换电路成本低于专用隔离变送器，某电子厂通过自制转换模块，将单通道成本从200元降至50元。

二、转换电路设计与实现方案

1. 基础转换电路

• 取样电阻法：在4-20mA回路中串联250Ω精密电阻（精度±1%），将电流转换为1-5V电压，某热力站通过此方法，将基础转换误差从±2%降至±0.5%。
• 运放缩放：使用差分放大器（如OP07）将1-5V线性缩放至0-10V，增益系数设定为2.5（V/V），某药厂通过运放设计，将电压摆幅误差从±0.3V降至±0.1V。
• 滤波设计：在运放输出端并联10μF电解电容与0.1μF陶瓷电容，某啤酒厂发酵罐通过滤波优化，将噪声电压从50mV降至10mV。

2. 隔离型转换方案

• 线性光耦隔离：采用LOC111或IL300线性光耦实现电隔离，隔离电压≥2500VAC，某石化企业通过隔离设计，将接地回路导致的故障率从每月1次降至零次。
• 隔离放大器：使用AD210或ISO124隔离运放，某轨道交通泵房通过此方案，将共模干扰误差从±3%降至±0.2%。
• 电源隔离：转换电路采用独立DC-DC模块供电（如R-78C5.0-0.5），某电子厂通过电源隔离，将电源噪声导致的误差从±1%降至±0.1%。

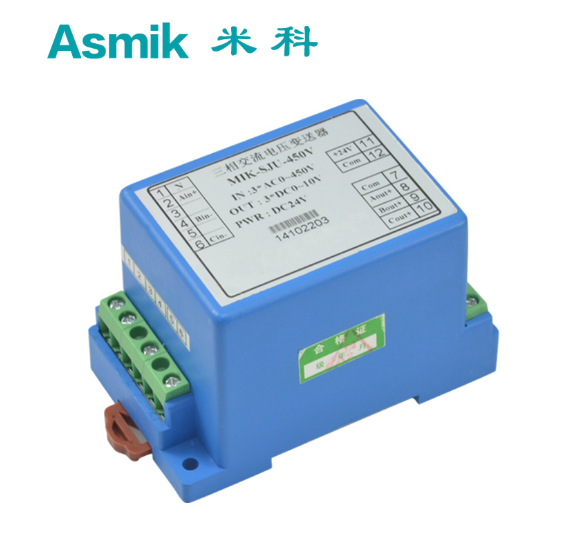

3. 三相电流变送器特殊设计

• 三相独立转换：每相电流独立经过取样电阻与运放电路，输出三路0-10V信号，某电机厂通过独立设计，将三相不平衡误差从±2%降至±0.5%。
• 共模抑制：在三相输入端加装共模电感（如2mH），某钢铁厂高炉通过此设计，将共模干扰导致的误差从±5%降至±1%。
• 同步校准：使用多通道校准仪（如Fluke 725）同步调整三相增益与零点，某水务集团通过校准服务，将批次间差异从±3%降至±0.5%。

三、选型前的核心参数确认

1. 输入输出特性

• 输入范围：确认三相电流变送器的输出为4-20mA，某化工厂因输入信号不匹配导致转换失败，经调整后恢复。
• 输出范围：0-10V需适配控制系统接口（如PLC的AI模块），某市政管网通过接口适配，将数据传输误差从±2%降至±0.5%。
• 负载能力：电压输出需驱动后续电路（如ADC输入阻抗≥10kΩ），某电子厂因负载不匹配导致信号衰减，经调整后恢复。

2. 环境与可靠性要求

• 温度范围：工业场景需适应-40℃至85℃，某北方水厂通过宽温型器件，将低温启动时间从60分钟缩短至10分钟。
• 防护等级：露天场景需IP65以上，某沿海港口通过IP67设计，将盐雾腐蚀导致的故障率从每月1次降至零次。
• 电磁兼容：需符合IEC 61000-4-5标准（4kV浪涌），某医院手术室通过EMC优化，将干扰导致的误差从±8%降至±1%。

3. 精度与线性度

• 转换精度：推荐±0.1%FS，某药厂因精度不达标导致控制偏差，经升级后恢复。
• 线性度：需＜0.05%FS，某半导体工厂通过高线性器件，将批次间差异从±0.2%降至±0.05%。
• 温漂系数：需＜50ppm/℃，某电厂通过低温漂运放，将年误差累积从±2%降至±0.5%。

四、安装调试与故障处理

1. 机械安装

• 电路板布局：取样电阻靠近电流输入端，运放芯片远离热源，某化工厂通过布局优化，将热干扰误差从±1%降至±0.2%。
• 接线规范：4-20mA信号线采用双绞屏蔽线（RVVP 2×1.0mm²），某啤酒厂通过规范接线，将电磁干扰导致的误差从±3%降至±0.5%。
• 接地设计：信号地与电源地单点接地，某轨道交通泵房通过接地优化，将接地回路导致的故障率从每月1次降至零次。

2. 电气调试

• 零点校准：在4mA输入时调整运放偏置电压，使输出为0V，某造纸厂因未校准导致初始误差达200mV，经修正后误差消除。
• 量程校准：在20mA输入时调整运放增益，使输出为10V，某药厂通过此方法，将线性度偏差从±0.3V降至±0.1V。
• 功能测试：模拟电流变化（如从4mA到20mA），验证输出电压的线性响应，某水务集团通过此测试，发现并修复了1处软件算法缺陷。

3. 故障诊断与处理

• 无输出电压：检查取样电阻是否断路或运放电源是否接通，某食品厂因电阻断路导致信号中断，经更换后恢复。
• 输出饱和：检查运放是否进入非线性区，某钢铁厂通过调整增益系数，将饱和电压从12V降至10V。
• 噪声干扰：检查屏蔽线是否接地或滤波电容是否失效，某电子厂通过更换电容，将噪声电压从50mV降至10mV。

五、特殊环境下的应用技巧

1. 高振动环境（如泵站）

采用橡胶减震支架（阻尼系数0.4-0.6）与低通滤波算法（截止频率0.5Hz），某石化企业循环水泵通过此方法，将振动引起的误差从±15%降至±3%。

2. 强电磁干扰环境（如变电站）

配置磁环（如镍锌铁氧体）与屏蔽机箱（钢板厚度≥1.5mm），某电厂通过此设计，将电磁干扰导致的误差从±20%降至±2%。

3. 宽温度范围环境（如户外柜）

采用温度补偿电路（如热敏电阻RT100）与自限温加热带（工作温度-40℃至60℃），某北方供暖系统通过此措施，将冬季启动时间从90分钟缩短至15分钟，信号衰减从40%降至5%。

4. 爆炸性气体环境（如化工厂）

电路需符合Ex d IIB T4防爆标准，某石化企业通过防爆设计，将爆炸风险从每年1次降至零次。

六、成本效益分析与选型决策

1. 初始投资平衡

• 自制转换模块：成本约50元/通道，但需自主研发与测试，某电子厂通过自制模块，年节约采购成本15万元。
• 商用转换器：价格约200元/通道，但开箱即用，某市政管网通过商用设备，年节约调试时间30%。
• 隔离型方案：成本较非隔离型高30%，但可提升系统可靠性，某药厂通过隔离设计，年节约维修成本8万元。

2. 运维成本控制

• 备件储备：建议储备取样电阻、运放芯片及滤波电容，某石化企业通过备件本地化，将故障修复时间从72小时缩短至4小时。
• 校准服务：第三方校准费用约800元/次，某制药厂通过建立内部校准能力（购置标准电流源与校准软件），年节约校准费用5万元。
• 培训投入：每季度进行一次操作培训，某水务集团通过培训提升人员技能，将人为操作失误率从5%降至1%。

3. 生命周期成本（LCC）分析

• 优质方案（隔离型+商用转换器）的年均LCC为300元/通道，普通方案（非隔离型+自制模块）的年均LCC为120元/通道。某市政管网通过升级方案，10年内预计节约LCC差异达180万元。
• 选型决策：需建立多部门协作机制，工艺工程师提供电流参数，电气工程师负责电路设计，采购部门落实成本控制，确保方案既满足转换需求又具备经济性。

4-20mA转0-10V的信号转换通过精密的电路设计、科学的调试规范及智能的环境适配，可构建起覆盖“电流取样-电压缩放-干扰抑制”的完整信号处理链条。随着物联网技术的发展，智能转换模块将集成更多自诊断与预测功能，推动信号转换向智能化、高精度方向演进，为工业自动化与过程控制提供更坚实的技术支撑。未来，结合边缘计算与AI算法，信号转换设备有望实现更精准的故障预测与自适应校准，进一步提升模拟量传输的可靠性与效率。
