工业废水pH测量技术解析：PH/ORP控制器的应用与实践



一、PH/ORP控制器的技术原理与分类

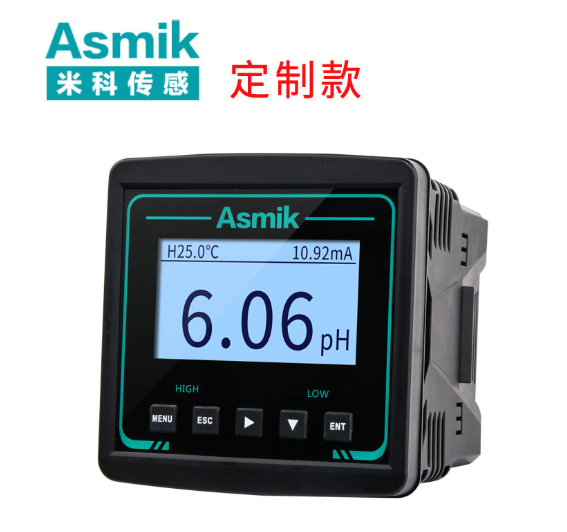

PH/ORP控制器基于电化学传感技术，通过测量溶液中氢离子活度实现pH值检测。其核心部件包括pH玻璃电极、参比电极及温度补偿传感器，典型测量精度达±0.02pH。ORP（氧化还原电位）检测则通过铂电极测量溶液氧化还原能力，单位为mV，用于评估污水生物处理活性。根据应用场景可分为便携式与在线式，便携式适用于现场快速检测，在线式则实现24小时连续监测。
电极材料直接影响测量稳定性：pH玻璃电极需采用低阻抗玻璃膜（电阻＜100MΩ），参比电极需使用凝胶型或聚四氟乙烯护套以防止污染。某污水处理厂曾因选用普通玻璃电极，导致测量值漂移超0.5pH，经升级为抗污染电极后稳定性提升至±0.05pH。温度补偿通过内置NTC热敏电阻实现，典型补偿范围可达±0.03pH/℃。

二、关键选型参数解析

测量范围需覆盖污水酸碱性，例如城市污水pH通常在6-9之间，工业废水可能低至2或高至12。分辨率建议选择0.01pH或1mV，确保微小变化可被检测。输出信号优先选择4-20mA+HART协议，兼顾模拟量传输与智能诊断功能。防护等级需达到IP67以上以适应潮湿或粉尘环境，某食品加工厂废水处理站曾因选用IP65设备，导致电子元件受潮故障，经升级至IP68后问题解决。
安装方式分为插入式与壁挂式，插入式需配合球阀实现不停机检修，壁挂式则适用于小型处理设施。抗干扰能力需重点关注：电磁干扰（EMI）防护需配置铁氧体磁环，化学干扰（如油脂、硫化物）需采用抗污染电极。某石化企业含油废水处理系统通过升级为聚四氟乙烯护套电极，将测量周期从7天延长至30天。

三、安装与调试规范

安装位置需遵循三项原则：避开排水口、搅拌器等湍流区域，建议距离≥5倍管径；在曝气池中需安装于中层水位，避免气泡直接冲击电极；强振动环境需加装橡胶减震垫（阻尼系数0.3-0.5）。某市政污水处理厂曾因安装位置靠近曝气盘，导致pH值波动超0.3pH，经调整后稳定性提升至±0.1pH。
电极安装需确保垂直插入，倾斜角≤±3°以避免气泡附着。某化工厂中和池因电极倾斜导致测量滞后，经激光对中调整后响应时间从3分钟缩短至30秒。日常维护包括每季度清洗电极（使用去离子水+软毛刷）、检查参比电解液（补充3mol/L KCl溶液）、验证温度补偿功能（对比标准温度计）。

四、校准流程与误差修正技术

校准分为两点校准与三点校准：两点校准使用pH7.00与pH4.01标准液，适用于一般精度要求；三点校准增加pH10.01标准液，适用于高精度场景。某电子厂电镀废水处理系统通过三点校准，将测量误差从±0.2pH降至±0.05pH。校准周期建议每3个月一次，某制药厂通过建立校准档案，发现电极在运行6个月后斜率下降超10%，及时更换后恢复精度。
ORP校准需使用氧化还原标准液（如220mV或470mV），校准频率建议每6个月一次。某啤酒厂发酵废水处理系统因未校准ORP电极，导致生物处理效率下降，经规范操作后COD去除率提升15%。故障诊断需关注三项指标：输出信号波动＞0.1pH时检查电极污染，零点漂移＞0.05pH时重新校准，通信中断时检查接线与协议设置。

五、特殊环境下的应用策略

高腐蚀性污水（如含盐酸废水）需采用抗腐蚀电极（材质316L不锈钢+聚四氟乙烯护套），某电镀厂通过此设计，将电极寿命从3个月延长至12个月。含悬浮物污水（如造纸废水）需在电极前端加装100目不锈钢滤网，某纸厂经改造后电极堵塞频率从每月2次降至半年1次。、
低温环境（如北方冬季）需配置电极加热套（工作温度5-40℃），某市政污水厂通过此措施，将冬季测量误差从±0.3pH降至±0.1pH。高温环境（如印染废水）需采用耐高温电极（工作温度≤80℃），某纺织厂经升级后电极变形率下降90%。

六、成本效益分析与选型决策

初始投资需平衡性能与预算，高精度电极（分辨率0.01pH）价格较常规型高50%，但可减少人工校准频次。运维成本包含备件储备（建议储备电极、电解液与校准液）、校准服务（第三方机构费用约1500元/次）、能耗损失（控制器功耗＜5W）。某石化企业通过选型优化，将全厂pH检测点从12个减至8个，年节约采购与维护成本30万元。
生命周期成本（LCC）分析显示，优质PH/ORP控制器（设计寿命5年）的年均成本低于廉价型（设计寿命2年）。某热电厂通过升级控制器防护等级，将设备更换周期从2年延长至4年，生命周期成本降低35%。选型决策需建立多部门协作机制，工艺工程师提供污水参数，仪表工程师负责技术选型，采购部门落实成本控制，确保方案既满足环保要求又具备经济性。
PH/ORP控制器在工业废水pH检测中展现出显著优势，通过科学选型、规范安装与智能维护，可构建起覆盖“感知-传输-分析-响应”的完整检测体系。随着物联网技术的发展，智能控制器将集成更多自诊断功能，推动污水pH监测向预测性维护方向演进，为环保合规与工艺优化提供更坚实的技术支撑。未来，结合大数据与AI算法，PH/ORP控制器有望实现更精准的pH预测与异常预警，进一步提升污水处理系统的智能化水平。
