蒸汽流量计选型指南：涡街流量计的技术要点与应用实践
- 字号 + -
蒸汽作为工业生产的核心能源介质，其流量精准测量对成本控制与工艺优化至关重要。涡街流量计凭借其结构简单、压损小、适用范围广等特性，在蒸汽流量测量中占据重要地位。本文围绕涡街流量计的全生命周期管理，系统阐述其技术原理、关键参数、环境适应性设计及运维规范，旨在为工程技术人员提供一套科学、可操作的选型方案。
一、涡街流量计的技术原理与分类

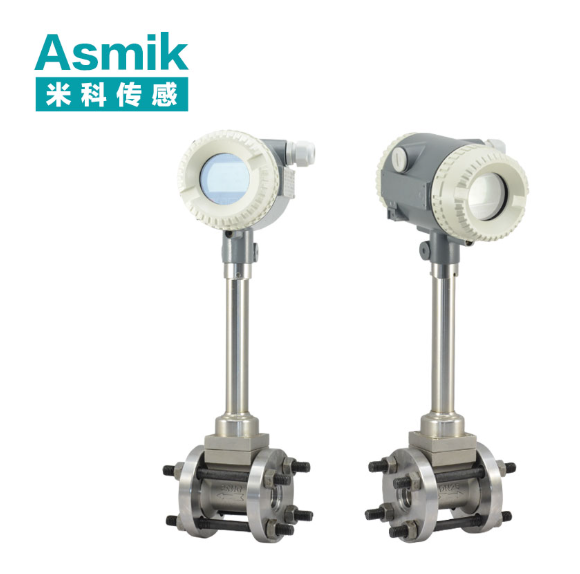

涡街流量计基于卡门涡街效应，通过检测流体流经阻流体时产生的漩涡频率实现流量测量。其核心部件包括阻流体（三角柱或圆柱）、压电传感器及信号处理单元，典型测量精度可达±1%FS。根据结构形式可分为法兰式与夹持式，法兰式适用于大口径管道（DN50以上），夹持式则便于小口径（DN15-DN50）快速安装；按传感器类型可分为压电式与热式，压电式抗振动能力更强，热式则适用于低流速场景。
阻流体作为关键感知元件，其形状与尺寸直接影响测量稳定性。三角柱阻流体因涡街分离点固定，信号稳定性优于圆柱形，典型迎流面宽度为管道直径的0.28倍。信号处理单元需集成带通滤波器（中心频率0.1-1kHz），有效抑制低频管道振动与高频电磁噪声，某化工企业蒸汽管道曾因未配置滤波器，导致流量数据波动超5%，经硬件升级后稳定性提升至±2%。
二、关键选型参数解析
公称通径需与管道内径匹配，典型误差范围为DN±3mm。流量范围应覆盖蒸汽实际使用场景，例如某造纸厂锅炉蒸汽流量在3-12t/h波动，需选用量程比10:1的宽范围仪表。工作压力需考虑蒸汽过热状态，高压蒸汽（≥1.6MPa）需采用锻钢材质，低压蒸汽（≤1.6MPa）则可用铸钢。
介质特性影响选型决策：湿蒸汽（含水率＞3%）需增加蒸汽干燥器或选用带排水功能的仪表；过热蒸汽（温度＞饱和温度30℃）需配置温度压力补偿传感器。精度等级需结合计量要求，贸易结算场景建议选用0.5级，内部考核可用1.0级。输出信号优先选择4-20mA+HART协议，兼顾模拟量传输与智能诊断功能。
防爆等级需匹配安装环境，化工区应选用Ex d IIC T6隔爆型，普通车间可用Ex ia IIC T4本安型。安装方式分为水平与垂直，垂直安装时需确保流体从下向上流动，避免气体积聚。某食品厂蒸煮车间因垂直安装方向错误，导致流量测量偏低8%，经调整后数据恢复正常。
三、特殊环境下的选型策略
高温高压环境需采用双层保温结构，阻流体材质升级为Inconel 625，传感器部分增加水冷夹套，某电厂主蒸汽管道（压力9.8MPa，温度540℃）通过此设计，实现连续稳定运行18个月。含杂质蒸汽需在管道上游加装Y型过滤器（过滤精度40目），阻流体表面喷涂碳化钨涂层，某制药厂提取车间经改造后，仪表故障率从每月2次降至半年1次。
振动环境需采用橡胶减震支架（阻尼系数0.3-0.5），信号线使用金属软管屏蔽，某钢铁厂高炉蒸汽管道通过此措施，将振动引起的误差从±15%降至±3%。电磁干扰严重区域（如变频器旁）需配置铁氧体磁环，电源线与信号线分开布线（间距≥200mm），某纺织厂定型机蒸汽流量测量经整改后，数据跳变现象消除。
四、安装与维护规范
安装位置需满足前10D后5D直管段要求（D为管道直径），避开阀门、弯头等干扰源。水平安装时需确保阻流体垂直于管道轴线，倾斜角≤±1°。某化工厂合成氨装置曾因安装倾斜导致流量偏低，经激光对中调整后误差消除。日常维护包括每季度清洁阻流体（无水乙醇擦拭）、检查接线端子（紧固扭矩0.6Nm）、验证密封性（泡水法检测）。
校准周期分为首次校准与周期校准，首次校准需在安装后使用标准流量计（精度0.2级）进行实流标定，周期校准建议每12个月一次。某造纸厂通过建立校准档案，发现仪表在运行18个月后线性度偏差超1%，及时更换传感器后恢复精度。故障诊断需关注三项指标：输出信号波动＞5%FS时检查管道振动，零点漂移＞2%FS时重新校准，通信中断时检查接线与协议设置。
五、成本效益分析与选型决策
初始投资需平衡性能与预算，宽量程比仪表（10:1）价格较常规型高30%，但可减少多仪表并联成本。运维成本包含备件储备（建议储备传感器与电路板）、校准服务（第三方机构费用约2000元/次）、能耗损失（压损＜0.1MPa的仪表年节电约500kWh）。某石化企业通过选型优化，将全厂蒸汽流量计数量从28台减至16台，年节约采购与维护成本45万元。
生命周期成本（LCC）分析显示，优质涡街流量计（设计寿命8年）的年均成本低于廉价型（设计寿命3年）。某热电厂通过升级仪表材质与防护等级，将设备更换周期从3年延长至6年，生命周期成本降低40%。选型决策需建立多部门协作机制，工艺工程师提供介质参数，仪表工程师负责技术选型，采购部门落实成本控制，确保方案既满足生产需求又具备经济性。
涡街流量计在蒸汽流量测量中展现出显著优势，通过科学选型、规范安装与智能维护，可构建起覆盖“感知-传输-分析-响应”的完整测量体系。随着物联网技术的发展，智能涡街流量计将集成更多自诊断功能，推动蒸汽流量监测向预测性维护方向演进，为工业能效管理与成本控制提供更坚实的技术支撑。未来，结合大数据与AI算法，涡街流量计有望实现更精准的流量预测与异常预警，进一步提升工业生产的智能化水平。
