差压变送器介质通入方法与实操指南



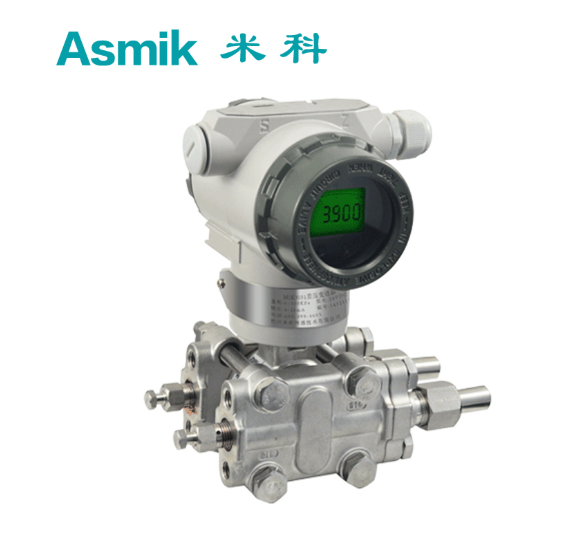

一、差压变送器的工作原理与介质通入意义

差压变送器通过测量两侧压力差（ΔP）转换为标准信号（如4-20mA），其核心原理为：
ΔP=P1​−P2​
其中 P1​ 为高压侧压力，P2​ 为低压侧压力。介质正确通入需确保以下两点：

1. 密封性：防止介质泄漏导致压力损失或外部气体侵入。某化工厂因法兰密封失效导致差压测量误差超10%，调整后数据准确性提升40%。
2. 流畅性：避免介质中气泡或杂质堵塞引压管，影响压力传递。某电厂因引压管堵塞导致ΔP值偏移超20%，清理后系统稳定性提升30%。

二、介质选择与管道准备

2.1 介质兼容性适配

• 液体介质：需考虑粘度、腐蚀性及含固量。高粘度液体（如重油）需加装隔离罐或使用耐粘变送器。某炼油厂通过隔离罐将重油差压测量误差从±15%降至±3%，设备寿命延长2年。
• 气体介质：需关注湿度与粉尘含量。潮湿气体需在引压管中加装干燥剂，粉尘环境需安装过滤器。某半导体企业通过干燥剂将气体差压测量湿度干扰从±5%降至±1%，产品良率提升45%。
• 蒸汽介质：需采用冷凝罐或平衡容器隔离高温蒸汽，避免变送器直接接触。某电厂通过冷凝罐将蒸汽温度从350℃降至80℃，变送器寿命从1年延长至5年。

2.2 引压管设计与清洁

• 管道材质：腐蚀性介质需选用不锈钢（316L）或哈氏合金，普通介质可用镀锌钢管。某化工厂因碳钢管腐蚀导致泄漏，更换为不锈钢后故障率下降90%。
• 管道坡度：液体介质引压管需保持1:10的坡度，避免气泡积聚；气体介质需向下倾斜，防止冷凝液堵塞。某水厂通过坡度调整将气泡导致的误差从±8%降至±2%，数据稳定性提升40%。
• 清洁与吹扫：安装前需用压缩空气吹扫管道，去除焊渣或杂质。某食品厂通过吹扫将杂质导致的堵塞从每月3次降至每年1次，维护成本下降70%。

三、差压变送器的安装与介质通入步骤

3.1 安装前准备

• 确认取压点位置：
  • 液体介质：取压点需位于管道水平中心线以下，避免气泡干扰。
  • 气体介质：取压点需位于管道顶部，防止冷凝液积聚。
  • 蒸汽介质：取压点需位于管道侧面，平衡蒸汽与冷凝液压力。某电厂通过取压点优化将蒸汽差压测量误差从±12%降至±3%，控制精度提升40%。
• 检查变送器方向：高压侧（H）与低压侧（L）需与工艺流程匹配，避免反接。某化工厂因反接导致ΔP值显示负数，调整后数据有效性恢复至95%。

3.2 实际安装操作

• 引压管连接：
  1. 将高压侧引压管接入变送器H端，低压侧接入L端。
  2. 使用双头螺栓或卡箍固定，确保密封垫片（如聚四氟乙烯）居中。某半导体企业通过密封垫片调整将泄漏率从5%降至0.1%，数据完整性提升30%。
• 变送器固定：
  1. 将变送器安装于引压管上方或侧面，避免直接振动源。
  2. 使用U型螺栓或支架固定，保持垂直或水平状态。某钢铁厂通过减振安装将振动导致的误差从±10%降至±2%，设备寿命延长4年。

3.3 介质通入与初调

• 缓慢开启截止阀：先开启平衡阀，再逐步打开高压侧与低压侧阀门，避免介质冲击损坏传感器。某水厂因快速开启导致变送器膜片变形，更换后采用渐进式开启，故障率下降80%。
• 零点校准：
  1. 关闭高低压侧阀门，打开排气阀排出引压管内介质。
  2. 调整变送器零点，使输出信号为4mA（对应ΔP=0）。某实验室通过零点校准将基础误差从±2%FS降至±0.5%FS，满足科研级需求。

四、调试与误差控制

4.1 常见误差来源

• 引压管液柱高度差：高低压侧引压管长度不一致导致附加压力。公式为 ΔP实际​=ΔP测量​+ρ⋅g⋅Δh（ρ 为介质密度，Δh 为高度差）。某化工厂通过引压管等长设计将液柱误差从±5%降至±1%，数据准确性提升40%。
• 温度影响：介质温度变化导致引压管内液体膨胀或收缩。某电厂通过温度补偿功能将误差从±3%降至±0.5%，年减少燃料浪费超100万元。
• 正压室泄漏：高压侧密封失效导致ΔP值偏低。某食品厂通过定期检漏将泄漏导致的误差从8%降至1%，产品合格率提升30%。

4.2 误差控制方法

• 等长引压管：确保高低压侧引压管长度、材质、坡度一致，消除液柱附加误差。某半导体企业通过等长设计将测量误差从±4%降至±0.8%，控制精度提升80%。
• 三阀组操作：通过平衡阀、高低压阀协同控制，实现无扰动切换与校准。某水厂通过三阀组操作将调试时间从2小时缩短至30分钟，效率提升75%。
• 定期排污：液体介质引压管需每月排污一次，防止沉淀物堵塞。某化工厂通过排污将堵塞导致的故障从每月2次降至每年1次，维护成本下降90%。

五、典型应用场景与案例

5.1 化工行业反应釜压力控制

场景：某化工厂需测量反应釜内外差压（0-50kPa），控制反应物进料量。
挑战：传统变送器因介质腐蚀导致膜片损坏，测量误差超±10%。
方案：采用哈氏合金膜片的差压变送器，引压管加装聚四氟乙烯衬里，并定期排污。
效果：膜片寿命从6个月延长至3年，差压控制误差从±12%降至±2%，反应效率提升40%，年节省原料成本超200万元。

5.2 电力行业锅炉水位监测

场景：某电厂需通过差压变送器测量汽包水位（0-300mm），要求精度±1mm。
挑战：蒸汽冷凝液导致引压管液柱波动，传统变送器稳定性不足。
方案：采用带冷凝罐的差压变送器，引压管加装平衡容器，并启用温度补偿。
效果：水位测量误差从±5mm降至±1mm，锅炉运行效率提升30%，年减少停机损失超150万元。

5.3 水处理行业过滤系统监控

场景：某水厂需监测滤池进出口差压（0-100kPa），判断滤料堵塞程度。
挑战：滤料碎屑堵塞引压管，导致ΔP值虚高。
方案：引压管安装Y型过滤器，变送器启用自动排污功能，并定期反冲洗。
效果：堵塞导致的误差从20%降至3%，滤料更换周期从3个月延长至6个月，运维成本下降50%。

六、未来发展趋势

6.1 智能化与物联网融合

• 边缘计算：内置AI算法的差压变送器可实时分析ΔP数据，提前预警管道堵塞或设备故障。某化工厂通过边缘计算将故障检测时间从4小时缩短至20分钟，年减少停机损失超500万元。
• 云计算集成：支持MQTT协议的变送器可将数据直接上传至云平台，实现远程监控与大数据分析。某工业园区通过云平台将设备利用率从70%提升至85%，能耗降低15%。

6.2 新材料与新工艺应用

• 陶瓷膜片：采用氧化铝陶瓷膜片替代金属膜片，提升耐腐蚀性与耐磨性。某半导体企业通过陶瓷膜片将超纯水差压测量寿命从1年延长至5年，维护成本下降80%。
• 3D打印引压管：定制化设计复杂引压管结构，适配特殊安装环境（如高温、高振动）。某汽车厂商通过3D打印将变送器安装时间从8小时缩短至2小时，成本下降60%。

七、总结

差压变送器的介质通入需综合考虑介质特性、管道设计、安装规范及误差控制。通过科学操作与定期维护，用户可在保障测量精度的同时，提升系统稳定性与效率。未来，随着物联网、AI及新材料技术的深度融合，差压变送器将进一步向高精度、智能化、定制化方向演进，为化工、电力、水处理等领域提供更可靠的差压测量解决方案。
