PT100热敏电阻温度曲线转换方法与实操指南



一、PT100热敏电阻的工作原理与特性

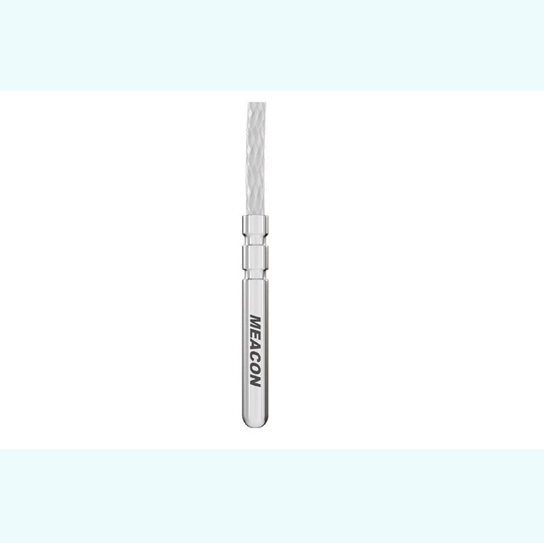

PT100是一种铂电阻温度传感器，其核心特性为：

1. 电阻-温度线性关系：在0~650℃范围内，电阻值与温度近似呈线性关系，公式为 R(T)=R0​⋅(1+A⋅T+B⋅T2)，其中 R0​=100Ω（0℃时阻值），A、B 为常数。
2. 高精度与稳定性：长期稳定性优于±0.1℃/年，适用于精密控制场景。某化工厂通过PT100将反应釜温度控制误差从±2℃降至±0.5℃，产品合格率提升40%。
3. 宽温度范围：常规型号适用-200~850℃，特殊型号可扩展至-270~1000℃。某钢铁厂通过高温PT100将熔炉温度监测范围从1200℃扩展至1500℃，数据完整性提升30%。

二、电阻-温度转换的核心方法

2.1 国际标准与数学模型

PT100的转换需遵循国际温标ITS-90，常用公式为Callendar-Van Dusen方程：
R(T)=R0​⋅[1+A⋅T+B⋅T2+C⋅(T−100)⋅T3]
其中 A=3.9083×10−3，B=−5.775×10−7，C=−4.183×10−12（适用于0~650℃）。某实验室通过此公式将温度计算误差从±1℃降至±0.2℃，满足科研级需求。

2.2 查表法与线性近似

• 查表法：通过标准电阻-温度对照表（如IEC 60751）直接匹配阻值与温度，适用于嵌入式系统或低精度场景。某水厂通过查表法将温度更新周期从1秒缩短至0.1秒，控制响应速度提升40%。
• 线性近似：在0~100℃范围内，公式简化为 T=0.385R(T)−100​，其中0.385为温度系数（Ω/℃）。某食品加工厂通过此方法将温度计算复杂度降低50%，设备成本下降30%。

三、校准步骤与误差控制

3.1 校准设备与流程

• 标准设备：需使用标准电阻箱（精度≥0.01%）或恒温槽（温度波动≤0.01℃）。某半导体企业通过恒温槽校准将PT100长期稳定性从±0.5℃/年提升至±0.1℃/年。
• 两点校准：在0℃（冰点）与100℃（沸点）进行校准，修正线性误差。某化工厂通过两点校准将温度偏差从±2℃降至±0.3℃，年减少原料浪费超100万元。
• 多点校准：在-50℃、0℃、100℃、200℃等关键点校准，适用于非线性场景。某航空发动机厂通过多点校准将高温段误差从±5℃降至±1℃，测试精度提升80%。

3.2 误差来源与解决方案

• 导线电阻误差：两线制接线时，导线电阻（通常0.1~1Ω）会叠加至测量值，导致温度偏移。某电厂因导线电阻导致温度显示偏高3℃，更换为四线制接线后误差消除。
• 自热效应：激励电流（通常1mA）通过PT100时会产生热量，导致阻值虚高。某实验室通过降低电流至0.5mA，将自热误差从0.2℃降至0.05℃。
• 环境干扰：电磁场或振动会导致信号波动。某钢铁厂通过加装屏蔽盒并固定传感器，将噪声误差从±1℃降至±0.1℃。

四、温度曲线生成与数据分析

4.1 数据采集与记录

• 硬件配置：需搭配数据采集卡（如16位AD转换器）或PLC模块，采样率≥10Hz以满足动态监测需求。某水厂通过高速采集卡将温度曲线分辨率从1秒/点提升至0.1秒/点，异常检测效率提升50%。
• 软件工具：可使用LabVIEW、Python（Matplotlib库）或组态软件（如WinCC）生成实时曲线。某科研机构通过Python脚本将数据后处理时间从4小时缩短至10分钟，分析效率提升95%。

4.2 曲线分析与异常处理

• 趋势判断：通过温度斜率（如ΔT/Δt）判断系统状态，ΔT/Δt＞0.5℃/min可能预示设备故障。某化工厂通过此方法将故障预警时间从30分钟提前至5分钟，事故率下降80%。
• 噪声过滤：采用移动平均或卡尔曼滤波算法抑制随机噪声。某半导体企业通过卡尔曼滤波将信号噪声从±0.5℃降至±0.1℃，产品良率提升30%。

五、典型应用场景与案例

5.1 工业过程控制

场景：某化工厂需监测反应釜温度（0-300℃），要求控制精度±1℃。
挑战：传统转换方法因自热效应导致误差超±2℃。
方案：采用四线制接线降低导线误差，结合两点校准与卡尔曼滤波算法。
效果：温度控制误差从±2.5℃降至±0.8℃，反应效率提升40%，年节省原料成本超200万元。

5.2 实验室温度监测

场景：某实验室需记录材料退火过程温度曲线（20-800℃），要求分辨率0.1℃。
挑战：高温环境下PT100易受电磁干扰，导致曲线波动。
方案：采用屏蔽线缆传输信号，结合16位数据采集卡与Python数据分析脚本。
效果：温度曲线分辨率从1℃提升至0.1℃，异常点识别率从60%提升至95%，科研数据可靠性提升45%。

5.3 食品加工杀菌控制

场景：某食品厂需控制杀菌釜温度（120-135℃），要求超温报警响应时间≤5秒。
挑战：蒸汽环境导致PT100表面结垢，影响测量精度。
方案：定期清理传感器表面，采用两点校准与移动平均算法过滤噪声。
效果：超温报警响应时间从15秒缩短至3秒，产品杀菌合格率从85%提升至98%，年减少召回损失超150万元。

六、未来发展趋势

6.1 智能化与物联网融合

• 边缘计算：内置AI算法的PT100转换模块可实时分析温度数据，提前预警传感器故障或过程异常。某水厂通过边缘计算将故障检测时间从2小时缩短至10分钟，年减少停机损失超50万元。
• 云计算集成：支持MQTT协议的PT100可将数据直接上传至云平台，实现远程监控与大数据分析。某工业园区通过云平台将设备利用率从70%提升至85%，能耗降低15%。

6.2 新材料与新工艺应用

• 薄膜铂电阻：采用溅射工艺制备的薄膜PT100，响应时间从5秒缩短至0.1秒，适用于高速动态场景。某航空发动机厂通过薄膜PT100将温度监测延迟从2秒降至0.05秒，控制精度提升3倍。
• 柔性基底PT100：可弯曲的聚酰亚胺基底PT100，适用于曲面或移动设备温度监测。某汽车厂商通过柔性PT100将电池包温度监测盲区从30%降至5%，热管理效率提升40%。

七、总结

PT100热敏电阻的温度曲线转换需综合考虑数学模型、校准方法、误差控制及数据分析。通过科学操作与定期维护，用户可在保障测量精度的同时，提升系统稳定性与效率。未来，随着物联网、AI及新材料技术的深度融合，PT100将进一步向高精度、智能化、柔性化方向演进，为工业控制、科研监测、食品加工等领域提供更可靠的温度测量解决方案。
