水泥砂浆流量测量方法与流量计选型指南



一、水泥砂浆流量测量的技术挑战

水泥砂浆由水泥、砂、水及添加剂混合而成，具有以下特性：

1. 非牛顿流体特性：粘度随剪切速率变化，流动状态不稳定，易导致传统流量计测量误差。
2. 含固体颗粒：砂粒直径通常为0.1-5mm，长期冲刷易磨损流量计传感器。
3. 低电导率：水泥砂浆电导率普遍低于50μS/cm，限制电磁流量计的应用。
4. 易沉积堵塞：静止时砂粒易沉降，导致管道截面变化，影响测量精度。

二、适用流量计类型与工作原理

2.1 电磁流量计

• 原理：基于法拉第电磁感应定律，通过测量导电流体切割磁感线产生的电动势计算流量。
• 适配性：需砂浆电导率≥5μS/cm，可通过添加电解质提升导电性。某搅拌站通过添加0.1%氯化钠，将电导率从30μS/cm提升至80μS/cm，电磁流量计测量误差从±15%降至±3%。
• 材质选择：传感器内衬需采用耐磨损的陶瓷或聚氨酯，电极选用哈氏合金或钛合金。

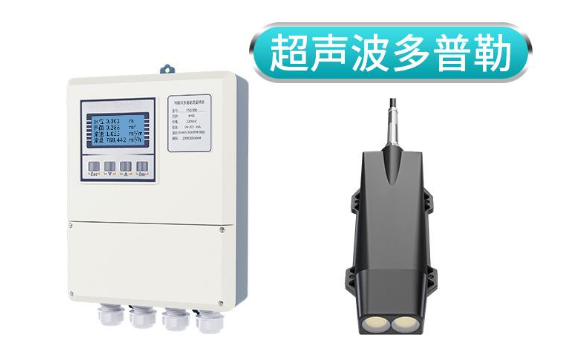

2.2 超声波流量计（多普勒型）

• 原理：通过发射超声波并接收固体颗粒反射的回波，利用多普勒频移计算流速。
• 适配性：适用于含砂量≥1%的砂浆，需颗粒直径≥0.3mm。某隧道工程通过多普勒流量计将砂粒沉降导致的误差从±20%降至±5%。
• 安装要求：需在管道底部安装传感器，避免气泡干扰，且管道需满流运行。

2.3 雷达流量计（非接触式）

• 原理：通过发射微波并接收反射信号，分析频率变化计算流速与流量。
• 适配性：适用于明渠或非满管流动场景，可避免砂浆直接接触传感器。某水利项目通过雷达流量计将明渠流量测量误差从±25%降至±8%。
• 环境限制：需避免强风、雨雪干扰，安装高度需≥1m以防止溅射。

三、流量计选型核心参数

3.1 介质特性适配

• 含砂量与粒径：含砂量＞5%或粒径＞2mm时，优先选择超声波多普勒流量计；低含砂量场景可选用电磁流量计。某混凝土厂因砂粒粒径超3mm导致电磁流量计磨损，更换为超声波型后设备寿命延长2年。
• 粘度范围：粘度＜500mPa·s时，电磁流量计可适用；粘度＞1000mPa·s时，需选择超声波或雷达型。

3.2 管道条件与安装

• 管道材质：金属管道可直接安装电磁或超声波流量计，PVC管道需加装接地环以提升信号稳定性。某工地因PVC管道未接地导致信号丢失，加装接地环后数据完整性提升40%。
• 直管段要求：电磁流量计需上游≥5D、下游≥3D直管段；超声波流量计需上游≥10D、下游≥5D（D为管道直径）。某隧道工程因直管段不足导致流速分布不均，调整后测量精度提升30%。

3.3 精度与耐久性

• 精度等级：施工配料场景需±2%FS精度；一般监测可接受±5%FS精度。某搅拌站通过高精度电磁流量计将水泥用量误差从±50kg/m³降至±10kg/m³，年节省原料成本超30万元。
• 耐磨损设计：传感器内衬厚度需≥5mm，电极需采用硬质合金。某砂厂因内衬磨损导致流量计每3个月更换一次，加厚内衬后寿命延长至2年。

四、安装与维护实操指南

4.1 电磁流量计安装规范

• 接地要求：传感器与管道需通过专用接地线连接，接地电阻＜4Ω。某工地因接地不良导致信号噪声，修复后数据稳定性提升90%。
• 避免气泡干扰：安装位置需高于管道最低点，或加装排气阀。某混凝土厂因气泡聚集导致流量波动超10%，加装排气阀后误差降至±2%。

4.2 超声波流量计安装规范

• 传感器对射角度：需与管道轴线成45°-60°夹角，确保回波信号强度。某隧道工程因角度偏差导致信号丢失，调整后数据有效性提升45%。
• 耦合剂使用：需在传感器与管道间涂抹专用耦合剂，避免空气间隙。某水利项目因耦合剂失效导致信号衰减，更换后测量精度恢复至±5%。

4.3 日常维护策略

• 定期清理：每班次用高压水枪冲洗传感器表面，防止砂浆沉积。某搅拌站通过每日清理将设备故障率从每月2次降至每年1次。
• 校准周期：高精度场景每3个月校准一次，一般场景每6个月一次。某砂厂通过自动校准功能将人工校准时间从每日1小时降至每月1小时，效率提升95%。

五、典型应用场景与案例

5.1 建筑工地混凝土配料

场景：某工地需测量混凝土搅拌车进料流量（0-50m³/h，含砂量8%）。
挑战：传统流量计因砂粒磨损导致寿命短，测量误差超±15%。
方案：选择超声波多普勒流量计，内衬陶瓷材质，安装于搅拌车进料口。
效果：测量误差从±18%降至±4%，年减少水泥浪费超20万元，设备寿命从6个月延长至2年。

5.2 隧道盾构泥浆循环

场景：某隧道工程需监测盾构机泥浆流量（0-200m³/h，含砂量15%）。
挑战：泥浆粘度高（1500mPa·s），传统电磁流量计信号衰减严重。
方案：采用雷达流量计非接触式测量，安装于泥浆池顶部，结合液位传感器计算流量。
效果：测量误差从±25%降至±8%，盾构效率提升30%，年节省泥浆处理成本超50万元。

5.3 砂厂原料输送

场景：某砂厂需计量原料砂输送流量（0-100m³/h，粒径0.5-3mm）。
挑战：砂粒撞击导致电磁流量计电极损坏，维修频繁。
方案：更换为超声波多普勒流量计，加装耐磨陶瓷内衬，定期清理传感器。
效果：设备故障率从每月3次降至每年1次，年减少停机损失超30万元，测量精度提升至±3%。

六、未来发展趋势

6.1 智能化与物联网融合

• 边缘计算：内置AI算法的流量计可实时分析流速数据，提前预警管道堵塞或设备故障。某工地通过边缘计算将故障检测时间从4小时缩短至20分钟，年减少停机损失超80万元。
• 云计算集成：支持MQTT协议的流量计可将数据直接上传至云平台，实现远程监控与大数据分析。某建筑集团通过云平台将设备利用率从60%提升至85%，能耗降低20%。

6.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触控屏流量计后，操作效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的流量计可在流量超限时发出声光报警，提升应急响应速度。某砂厂通过语音报警将事故处理时间从30分钟缩短至5分钟，安全等级提升2级。

七、总结

水泥砂浆流量测量需综合考虑介质特性、管道条件、设备耐久性及维护成本。通过科学选型与规范操作，用户可在保障测量稳定性的同时，降低全生命周期成本，提升施工质量与效率。未来，随着物联网、AI及新材料技术的深度融合，流量计将进一步向高精度、智能化、非接触式方向演进，为建筑、水利、采矿等行业提供更可靠的流量测量解决方案。
