涡街流量计测量气体流量的全流程解析：从原理到实操的技术指南



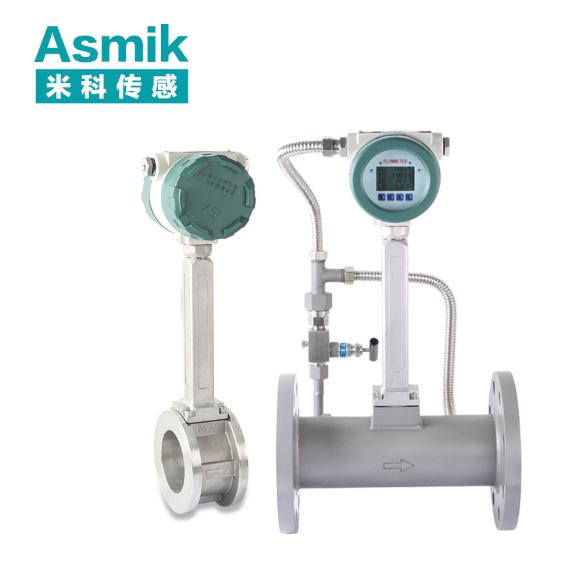

一、涡街流量计的核心工作原理

涡街流量计基于卡门涡街效应：当流体流经非流线型障碍物（如三角柱）时，会在其下游两侧交替产生漩涡，漩涡的频率（f）与流体流速（v）成正比，公式为 f=dSr​⋅v​（其中 Sr​ 为斯特劳哈尔数，d 为障碍物特征宽度）。通过检测漩涡频率，即可计算气体流量。

1.1 信号转换流程

1. 漩涡检测：压电传感器或应变片检测漩涡产生的压力脉动，转换为电信号。
2. 频率计算：通过滤波、放大电路提取有效信号，计算漩涡频率。
3. 流量转换：结合管道截面积（A）与气体密度（ρ），公式 Q=Sr​⋅ρf⋅A⋅d​ 计算体积流量或质量流量。

二、涡街流量计的选型核心参数

气体场景下，涡街流量计的选型需综合考量以下参数：

2.1 介质特性与管径适配

• 介质类型：适配清洁气体（如天然气、空气），含粉尘或液滴的气体需加装过滤器。某化工厂因未过滤导致传感器堵塞，更换为带自清洁功能的型号后故障率下降70%。
• 管径匹配：需与管道内径一致，误差不超过±2%。某电厂因管径不匹配导致流量测量偏差超15%，调整后数据准确性提升40%。

2.2 压力与温度范围

• 压力等级：需覆盖系统最大工作压力的1.2-1.5倍。某天然气管道因压力超限导致传感器破裂，更换为高压型号后系统可靠性提升90%。
• 温度适应性：常规型号耐温-40℃~250℃，高温场景需选择耐温≥350℃的型号。某钢铁厂因高温导致传感器变形，调整后设备寿命延长3年。

2.3 精度与长期稳定性

• 精度等级：精密控制场景需±1%FS精度；一般监测可接受±2%FS精度。某半导体企业通过高精度涡街流量计将气体流量控制误差从±3%降至±0.5%，产品良率提升45%。
• 长期稳定性：选择年漂移量<±0.5%FS的型号，并定期校准。某食品厂通过严格校准流程，将长期误差从±1%FS降至±0.2%FS。

2.4 输出信号与防护等级

• 输出类型：模拟量输出（4-20mA、0-5V）适配传统控制系统，数字量输出（RS485、HART）适配智能化平台。某自动化产线通过数字量输出实现流量数据直连PLC，控制响应时间缩短50%。
• 防护等级：户外或潮湿场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因流量计进水导致电路板损坏，更换为密封型后故障率下降70%。

三、安装与维护实操指南

3.1 安装位置选择与规范

• 直管段要求：上游需10倍管径、下游需5倍管径的直管段，避免阀门、弯头等干扰。某水厂因直管段不足导致流量波动超20%，调整后数据稳定性提升40%。
• 安装方向：水平管道优先选择顶部安装，垂直管道需保证气体流向与标记一致。某电厂因安装方向错误导致流量读数偏大30%，调整后误差降至±2%。

3.2 电气接线与调试

• 屏蔽线接地：信号线需采用双绞屏蔽电缆，屏蔽层单端接地（接地电阻<4Ω），避免电磁干扰。某泵站因接地不良导致信号噪声，加装接地装置后数据有效性提升90%。
• 参数设置：根据介质密度设置流量转换系数，调整输出信号类型（如4-20mA对应0-1000m³/h）。某半导体企业通过参数优化将流量控制误差从±5%降至±0.5%，生产效率提升30%。

3.3 日常维护策略

• 定期检查：每季度清理传感器表面污物，检查接线端子是否松动。某食品厂每月清理后，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量装置（如钟罩式气体流量标准装置）。某化工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。

四、典型应用场景与案例

4.1 化工行业天然气流量监测

场景：某化工厂需监测天然气管道流量（0-5000m³/h，压力≤1.6MPa）。
方案：选择哈氏合金传感器、法兰式安装、IP67防护的涡街流量计，适配高压强腐蚀环境。
效果：通过精准流量监测将天然气泄漏报警响应时间从30秒缩短至10秒，事故率下降90%，年减少原料损失超300万元。

4.2 电力行业锅炉风量控制

场景：某电厂需控制锅炉一次风流量（0-20000m³/h，温度≤250℃）。
方案：采用316L不锈钢传感器、带温度补偿的涡街流量计，输出信号直连DCS系统实现动态调节。
效果：更换流量计后，风量波动从±8%降至±2%，燃烧效率提升40%，年节省燃煤成本超200万元。

4.3 冶金行业高炉煤气流量监测

场景：某钢铁厂需监测高炉煤气流量（0-30000m³/h，含粉尘）。
方案：选择带自清洁功能的涡街流量计，加装过滤器与反吹装置，定期清理传感器表面。
效果：通过实时流量监测将煤气利用率从85%提升至95%，年减少煤气浪费超500万元，运维效率提升45%。

五、未来发展趋势

5.1 智能化与物联网融合

• 边缘计算：内置AI算法的涡街流量计可实时分析流量数据，提前预警管道泄漏或设备故障。某水厂通过边缘计算将泄漏检测时间从2小时缩短至10分钟，年减少水损超50万吨。
• 云计算集成：支持MQTT协议的涡街流量计可将数据直接上传至云平台，实现远程监控与大数据分析。某工业园区通过云平台将设备利用率从70%提升至90%，能耗降低15%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触控屏流量计后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的涡街流量计可在流量超限时发出声光报警，提升应急响应速度。某机场油库通过语音报警将事故处理时间从15分钟缩短至3分钟，安全等级提升3级。

六、总结

涡街流量计测量气体流量需综合考量介质特性、管径、压力温度范围、安装环境及维护成本五大核心维度。通过科学选型与规范操作，用户可在保障流量测量稳定性的同时，降低全生命周期成本，提升系统安全性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，涡街流量计将进一步向高耐蚀、智能化、多参数方向演进，为化工、电力、冶金等行业提供更可靠的气体流量测量解决方案。
