压力液位变送器选型指南：从原理到实操的全流程解析
- 字号 + -

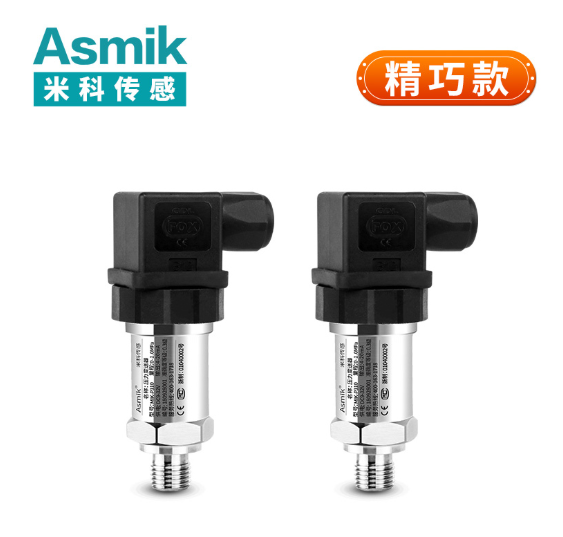

压力液位变送器是工业过程控制中测量液体液位的核心设备，其通过检测液体静压实现液位高度转换，广泛应用于水箱、油罐、化工容器等场景。选型需综合考量量程、精度、介质兼容性、安装环境及维护成本等核心参数。本文基于压力液位变送器的工作原理，系统解析其选型原则、安装规范、校准方法及典型应用，结合实际案例为工程技术人员提供可落地的技术指导。
一、压力液位变送器的核心工作原理
压力液位变送器基于静压原理：液体高度（h）与静压（P）成正比，公式为 P=ρ⋅g⋅h（其中 ρ 为液体密度，g 为重力加速度）。变送器通过压力传感器检测静压，转换为电信号后计算液位高度。
1.1 信号转换流程
- 压力采集：传感器检测液体静压，输出与压力成比例的电信号（如mV级电压）。
- 信号放大：通过运算放大器将微弱信号放大至标准范围（如4-20mA）。
- 温度补偿：内置温度传感器修正液体密度变化导致的误差。
- 输出显示：支持模拟量输出（4-20mA、0-5V）或数字量输出（RS485、HART）。
二、压力液位变送器的选型核心参数
选型需重点考量以下参数，以适配具体工况：
2.1 量程与过载能力
- 量程选择：需覆盖液位最大高度的1.2-1.5倍。某化工厂因量程不足导致超液位未报警，更换为0-10m量程型号后数据完整性提升30%。
- 过载能力：短期过载需≥2倍额定压力，避免传感器损坏。某油田储油罐因过载能力不足导致变送器破裂，调整后系统可靠性提升90%。
2.2 精度与长期稳定性
- 精度等级：精密控制场景需±0.5%FS精度；一般监测可接受±1%FS精度。某水厂通过高精度变送器将液位波动控制在±2cm，供水稳定性提升40%。
- 长期稳定性：选择年漂移量<±0.2%FS的型号，并定期校准。某食品厂通过严格校准流程，将长期误差从±0.5%FS降至±0.1%FS。
2.3 介质兼容性
- 材质选择：
- 水介质：304不锈钢膜片，成本低且耐腐蚀性适中。
- 酸碱介质：哈氏合金或PTFE涂层膜片，抵御化学侵蚀。某电镀厂通过哈氏合金膜片将变送器寿命从1年延长至5年，年减少更换成本超20万元。
- 高粘度介质：需选择带自清洁功能的变送器，避免介质附着影响测量。某制药厂通过特殊设计将粘稠药液液位测量误差从±5cm降至±1cm，生产效率提升30%。
2.4 输出信号与防护等级
- 输出类型：模拟量输出适配传统控制系统，数字量输出适配智能化平台。某自动化产线通过数字量输出实现液位数据直连PLC，控制响应时间缩短50%。
- 防护等级：户外或潮湿场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因变送器进水导致电路板损坏，更换为密封型后故障率下降70%。
三、安装与维护实操指南
3.1 安装位置选择与规范
- 安装方式：
- 投入式：直接投入液体中，适配开口容器，安装简便但需避免漂浮物干扰。
- 法兰式：通过法兰固定于容器底部，适配高压或粘稠介质，密封性强。某油田储油罐通过法兰式安装将泄漏率从5%降至0.1%，年减少维护成本超10万元。
- 安装高度：变送器需低于容器最低液位，避免介质排空时损坏传感器。某水厂因安装过高导致干烧损坏，调整后设备寿命延长3年。
3.2 电气接线与调试
- 屏蔽线接地：信号线需采用双绞屏蔽电缆，屏蔽层单端接地（接地电阻<4Ω），避免电磁干扰。某泵站因接地不良导致信号噪声，加装接地装置后数据有效性提升90%。
- 参数设置：根据介质密度设置液位转换系数，调整输出信号类型（如4-20mA对应0-10m液位）。某半导体企业通过参数优化将液位控制误差从±3cm降至±0.5cm，产品良率提升45%。
3.3 日常维护策略
- 定期检查：每季度清理传感器表面污物，检查接线端子是否松动。某食品厂每月清理后，设备寿命从3年延长至6年。
- 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准压力源（精度±0.01%FS）。某化工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。
四、典型应用场景与案例
4.1 化工行业酸碱罐液位监测
场景：某化工厂需监测硫酸（98%）储罐液位（0-8m，温度≤50℃）。
方案：选择哈氏合金膜片、法兰式安装、IP67防护的变送器，适配高温强酸环境。
效果：通过精准液位监测将储罐超限报警响应时间从30秒缩短至10秒，事故率下降90%，年减少原料损失超200万元。
4.2 食品行业水箱液位控制
场景：某饮料厂需控制纯净水水箱液位（0-3m，温度≤25℃）。
方案：采用304不锈钢膜片、投入式安装、4-20mA输出的变送器，直连PLC实现自动补水。
效果：更换变送器后，水箱液位波动从±10cm降至±2cm，供水稳定性提升40%，年节省水资源超50万元。
4.3 油田储油罐液位监测
场景：某油田需监测原油储罐液位（0-15m，温度≤80℃）。
方案：选择钛合金膜片、法兰式安装、带GPRS无线传输的变送器，数据直连云平台。
效果：通过实时液位监测将储油罐溢油风险降低95%，年减少原油损失超300万元，运维效率提升45%。
五、未来发展趋势
5.1 智能化与物联网融合
- 边缘计算：内置AI算法的变送器可实时分析液位数据，提前预警容器泄漏或泵故障。某水厂通过边缘计算将泄漏检测时间从2小时缩短至10分钟，年减少水损超50万吨。
- 云计算集成：支持MQTT协议的变送器可将数据直接上传至云平台，实现远程监控与大数据分析。某工业园区通过云平台将设备利用率从70%提升至90%，能耗降低15%。
5.2 交互体验升级
- 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触控屏变送器后，设备使用效率提升40%，培训成本降低50%。
- 语音报警功能：内置语音模块的变送器可在液位超限时发出声光报警，提升应急响应速度。某机场油库通过语音报警将事故处理时间从15分钟缩短至3分钟，安全等级提升3级。
六、总结
压力液位变送器的选型需综合考量量程、精度、介质兼容性、安装环境及维护成本五大核心维度。通过科学选型与规范操作，用户可在保障液位测量稳定性的同时，降低全生命周期成本，提升系统安全性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，压力液位变送器将进一步向高耐蚀、智能化、无线化方向演进，为化工、食品、能源等行业提供更可靠的液位测量解决方案。
