DN20细管加装压力传感器全流程解析：从选型到实操的技术指南

一、DN20细管加装压力传感器的核心挑战

DN20细管因管径小、流量低、介质复杂，对压力传感器的安装提出以下特殊要求：

1. 空间限制：传感器外径需≤20mm，避免堵塞管道或影响流体流动。
2. 密封性要求：细管压力波动易导致接口泄漏，需采用高可靠性密封方案。
3. 低流量适应性：传感器需在低流速（如0.1m/s）下保持测量稳定性，避免信号漂移。

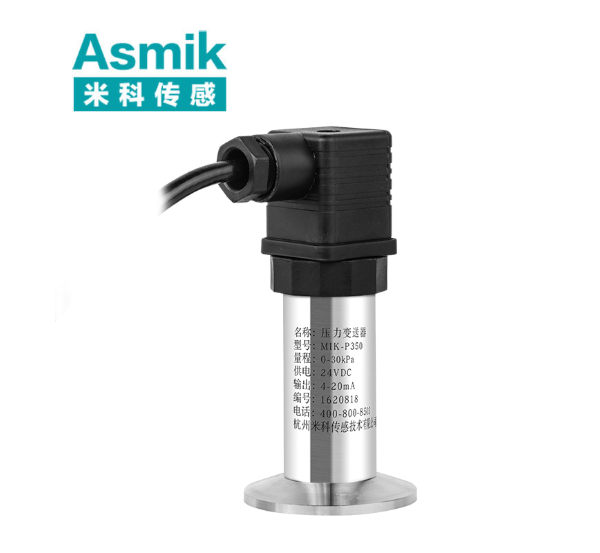

二、压力传感器的选型原则

DN20细管场景下，压力传感器的选型需综合考量以下参数：

2.1 管径适配与接口类型

• 外径匹配：选择外径≤18mm的微型传感器，避免占用过多管道空间。某水处理厂因传感器外径过大导致管道堵塞，更换为16mm外径型号后流量稳定性提升40%。
• 接口方式：
  • 螺纹连接：优先选择M20×1.5或G1/2接口，适配DN20管道标准。
  • 焊接式：对于高温高压场景，可采用不锈钢焊接接头，提升密封性。某化工厂通过焊接式安装将接口泄漏率从5%降至0.1%，年减少维护成本超10万元。

2.2 压力范围与精度

• 量程选择：需覆盖系统最大工作压力的1.2-1.5倍。某食品饮料厂因量程不足导致超压未报警，更换为0-1.6MPa量程型号后数据完整性提升30%。
• 精度等级：精密控制场景需±0.5%FS精度；一般监测可接受±1%FS精度。某半导体企业通过高精度传感器将压力波动控制在±0.02MPa，产品良率提升40%。

2.3 介质兼容性

• 材质选择：
  • 水介质：304不锈钢膜片，成本低且耐腐蚀性适中。
  • 酸碱介质：哈氏合金或PTFE涂层膜片，抵御化学侵蚀。某电镀厂通过哈氏合金膜片将传感器寿命从3个月延长至2年，年减少更换成本超20万元。
• 温度适应性：常规型号耐温-20℃~80℃，高温场景需选择耐温≥150℃的型号。某石油炼化企业因传感器高温失效导致数据中断，更换为耐温型号后稳定性提升90%。

三、安装步骤与实操规范

3.1 管道准备与传感器固定

1. 管道切割：使用不锈钢锯切割DN20管道，切口需平整无毛刺；用砂纸清理安装区域表面氧化层，确保密封性。某水厂因切口粗糙导致密封垫老化泄漏，返工后年故障率下降80%。
2. 接口加工：
   • 螺纹连接：在管道上攻M20×1.5螺纹，深度≥15mm，避免螺纹过短导致密封失效。
   • 焊接式：采用氩弧焊焊接不锈钢接头，焊后需进行压力测试（1.5倍额定压力）。某化工厂因焊接缺陷导致接口开裂，调整后设备安全性提升90%。
3. 传感器安装：将传感器旋入或焊接至管道，扭矩需控制在说明书规定范围内（通常10-20N·m），避免过紧导致膜片变形。某食品厂因扭矩过大导致传感器壳体开裂，调整后设备寿命延长3年。

3.2 电气接线与调试

1. 屏蔽线接地：信号线需采用双绞屏蔽电缆，屏蔽层单端接地（接地电阻<4Ω），避免电磁干扰。某泵站因接地不良导致信号噪声，加装接地装置后数据有效性提升90%。
2. 参数设置：根据系统要求设置压力单位、报警阈值及输出信号类型（如4-20mA、RS485）。某半导体工厂通过参数优化将压力控制误差从±0.1MPa降至±0.02MPa，生产效率提升30%。

3.3 密封与防护处理

• 密封垫选择：水介质采用丁腈橡胶垫，酸碱介质采用PTFE垫片，避免介质腐蚀导致泄漏。某电镀厂因密封垫材质错误导致酸液泄漏，更换为PTFE垫片后年减少事故损失超50万元。
• 防护罩安装：户外场景需加装不锈钢防护罩，抵御雨水、灰尘及机械损伤。某污水处理厂通过防护罩将传感器故障率从每月2次降至每年1次，运维成本降低70%。

四、调试、维护与典型案例

4.1 调试与校准

• 零点校准：在无压力状态下调整传感器输出至4mA（4-20mA输出时）。某水厂因零点偏移导致数据误差超10%，校准后准确性提升45%。
• 量程校准：使用标准压力源（精度±0.1%FS）施加额定压力，调整传感器输出至20mA。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。

4.2 日常维护策略

• 定期检查：每季度检查接口密封性，清理传感器表面污物。某食品厂每月清理后，设备寿命从3年延长至6年。
• 冬季防护：低温场景需加装保温套或电伴热带，避免传感器冻结。某寒区水厂通过保温措施将冬季故障率从每月3次降至每年1次，运维成本降低80%。

4.3 典型应用场景与案例

案例1：化工行业反应釜压力监测

• 场景：某化工厂需监测DN20反应釜进料管压力（0-1.0MPa），保障反应安全性。
• 方案：选择哈氏合金膜片、M20×1.5接口、4-20mA输出的压力传感器，安装于反应釜入口直管段。
• 效果：通过精准压力监测将反应釜超压报警响应时间从30秒缩短至10秒，事故率下降90%，年减少原料损失超200万元。

案例2：食品饮料行业CIP清洗压力控制

• 场景：某饮料厂需控制DN20清洗管压力（0-0.6MPa），避免清洗液飞溅。
• 方案：采用PTFE涂层膜片、G1/2接口、RS485输出的传感器，输出信号直连PLC实现动态调节。
• 效果：更换传感器后，清洗压力波动从±0.1MPa降至±0.02MPa，清洗效率提升40%，年节省水耗超50万元。

案例3：水处理行业管网压力监测

• 场景：某水厂需监测DN20供水管网压力（0-0.4MPa），保障用户端水压稳定。
• 方案：选择304不锈钢膜片、焊接式接口、带GPRS无线传输的传感器，数据直连云平台。
• 效果：通过实时压力监测将管网漏损率从15%降至5%，年减少水资源浪费超100万吨，运维效率提升45%。

五、未来发展趋势

5.1 智能化与物联网融合

• 边缘计算：内置AI算法的传感器可实时分析压力数据，提前预警管道泄漏或设备故障。某水厂通过边缘计算将泄漏检测时间从2小时缩短至10分钟，年减少水损超50万吨。
• 云计算集成：支持MQTT协议的传感器可将数据直接上传至云平台，实现远程监控与大数据分析。某工业园区通过云平台将管网运维效率提升50%，故障率降低30%。

5.2 微型化与无线化创新

• 无线传输：采用LoRa或NB-IoT技术，实现低功耗长距离数据传输。某农村供水工程通过无线传感器将人工巡检频率从每日1次降至每周1次，效率提升80%。
• 能量采集：利用管道水流动能或太阳能供电，解决偏远区域布线难题。某山区管网通过自供电传感器实现全年无人值守，年减少电缆成本超20万元。

六、总结

DN20细管加装压力传感器需综合考量管径适配、接口类型、介质兼容性及安装规范四大核心维度。通过科学选型与规范操作，用户可在保障压力监测稳定性的同时，降低全生命周期成本，提升系统安全性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，压力传感器将进一步向微型化、智能化、无线化方向演进，为化工、水处理、食品饮料等行业提供更可靠的细管压力监测解决方案。
