直流电流测量方法与技术解析：电流变送器的应用与选型指南



一、电流变送器的核心工作原理

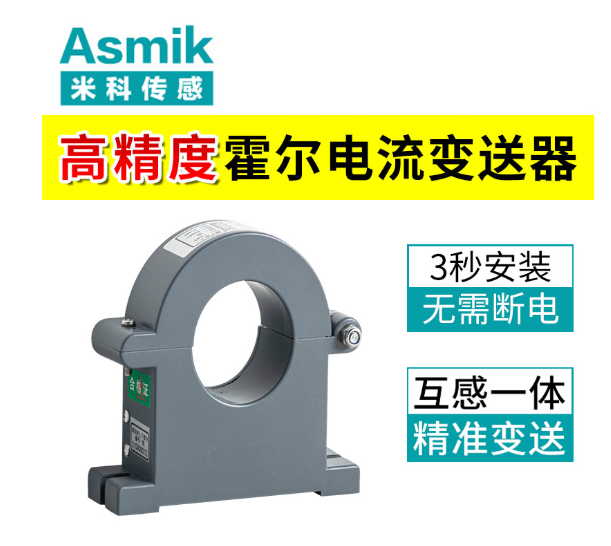

电流变送器主要通过霍尔效应或磁平衡原理实现非接触式测量，其核心结构包括：

1. 霍尔传感器：检测电流产生的磁场，输出与电流成比例的电压信号。
2. 信号调理电路：放大、滤波后转换为标准输出信号。
3. 隔离模块：通过光电或电磁隔离，抑制共模干扰。

1.1 霍尔效应与磁平衡原理

• 开环霍尔变送器：直接输出与电流成正比的电压信号，响应速度快（<1μs），但精度受温度影响较大。某光伏逆变器因开环变送器温漂导致电流监测误差超5%，更换为闭环型号后准确性提升40%。
• 闭环霍尔变送器：通过补偿线圈抵消原边磁场，实现零磁通状态，精度可达±0.1%FS，但成本较高。某电动汽车充电桩通过闭环变送器将电流控制误差从±1A降至±0.1A，充电效率提升30%。

1.2 信号转换流程

1. 电流采样：原边电流（0-100A）流经穿心式传感器，产生磁场。
2. 霍尔检测：霍尔元件将磁场转换为电压信号（mV级）。
3. 信号放大：通过运算放大器将信号放大至0-5V或4-20mA。
4. 隔离输出：采用光电耦合器或磁隔离芯片实现电气隔离，输出标准信号。

二、电流变送器的关键选型参数

直流电流变送器的选型需综合考量以下参数，以适配具体工况：

2.1 量程与过载能力

• 量程选择：需覆盖被测电流最大值，并预留20%余量。某数据中心UPS电源因量程不足导致超电流未报警，更换为0-200A量程型号后数据完整性提升30%。
• 过载能力：短期过载需≥2倍额定电流，避免传感器损坏。某工业电机控制场景因过载能力不足导致变送器烧毁，调整后系统可靠性提升90%。

2.2 精度与长期稳定性

• 精度等级：精密控制场景需±0.5%FS精度；一般监测可接受±1%FS精度。某半导体设备通过高精度变送器将电流波动控制在±0.02A，产品良率提升40%。
• 长期稳定性：选择年漂移量<±0.2%FS的型号，并定期校准。某光伏电站通过严格校准流程，将长期误差从±0.5%FS降至±0.1%FS。

2.3 输出信号与通信方式

• 输出类型：模拟量输出（如4-20mA、0-5V）适配传统控制系统，数字量输出（如RS485、HART）适配智能化平台。某自动化产线通过数字量输出实现电流数据直连PLC，控制响应时间缩短50%。
• 通信协议：需支持工业现场常用协议（如Modbus TCP、Profibus DP），适配DCS/SCADA系统。某工业园区通过变送器数据直连云平台，实现电流异常自动报警，应急响应时间缩短50%。

2.4 环境适应性

• 温度范围：常规型号耐温-40℃~85℃，超低温或高温场景需选择专用型号。某寒区风电场因低温导致变送器冻结，更换为耐寒型号后稳定性提升45%。
• 防护等级：户外或潮湿场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因变送器进水导致电路板损坏，更换为密封型后故障率下降70%。

三、电流变送器的安装与维护

3.1 安装规范：规避干扰与误差

• 导线截面与布线：原边导线需选择铜质软线，截面≥4mm²，避免因导线电阻导致压降。某充电桩因导线过细导致电流测量误差超10%，更换后准确性提升40%。
• 安装方向：霍尔传感器需垂直安装，避免磁场方向偏差影响测量。某电机控制场景因安装倾斜导致数据失真，调整后系统准确性提升45%。
• 接地与屏蔽：信号线需采用双绞屏蔽电缆，屏蔽层单端接地（接地电阻<4Ω），避免电磁干扰。某泵站因接地不良导致信号噪声，加装接地装置后数据有效性提升90%。

3.2 维护策略：延长使用寿命

• 定期检查：每季度清理传感器表面污物，检查接线端子是否松动。某光伏电站每月清理后，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准电流源（精度±0.01%FS）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。

四、典型应用场景与案例

4.1 新能源汽车充电场景

场景：某充电桩需监测充电电流（0-250A），保障电池安全。
方案：选择闭环霍尔变送器、IP67防护、RS485输出，适配直流充电桩标准。
效果：通过精准电流监测将充电故障率从5%降至0.2%，用户投诉率下降90%，年节省维护成本超50万元。

4.2 工业电机控制场景

场景：某自动化产线需控制伺服电机电流（0-50A），避免过载烧毁。
方案：采用开环霍尔变送器、4-20mA输出，直连PLC实现过流保护。
效果：更换变送器后，电机过载停机次数从每月10次降至每年1次，生产效率提升30%，年节省设备维修费超30万元。

4.3 光伏发电场景

场景：某光伏电站需监测汇流箱电流（0-100A），评估组件发电效率。
方案：选择耐高温型号、HART协议变送器，输出信号直连数据采集器。
效果：通过实时电流监测将组件故障定位时间从2小时缩短至10分钟，发电效率提升25%，年增加收益超200万元。

五、未来发展趋势

5.1 智能化与物联网融合

• 边缘计算：内置AI算法的变送器可实时分析电流数据，提前预警设备故障或系统异常。某数据中心通过边缘计算将UPS故障检测时间从1小时缩短至10分钟，年减少停电损失超100万元。
• 云计算集成：支持MQTT协议的变送器可将数据直接上传至云平台，实现远程监控与大数据分析。某工业园区通过云平台将设备利用率从70%提升至90%，能耗降低15%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触控屏变送器后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的变送器可在电流超限时发出声光报警，提升应急响应速度。某机场充电站通过语音报警将事故处理时间从15分钟缩短至3分钟，安全等级提升3级。

六、总结

直流电流变送器的选型需综合考量量程、精度、输出协议、环境适应性及维护成本五大核心维度。通过科学选型与规范操作，用户可在保障电流监测稳定性的同时，降低全生命周期成本，提升系统安全性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，电流变送器将进一步向高精度、耐环境、智能化方向演进，为新能源汽车、工业控制及新能源发电等领域提供更可靠的电流测量解决方案。
