热计量表选型指南：超声波式热计量表的应用与关键参数解析



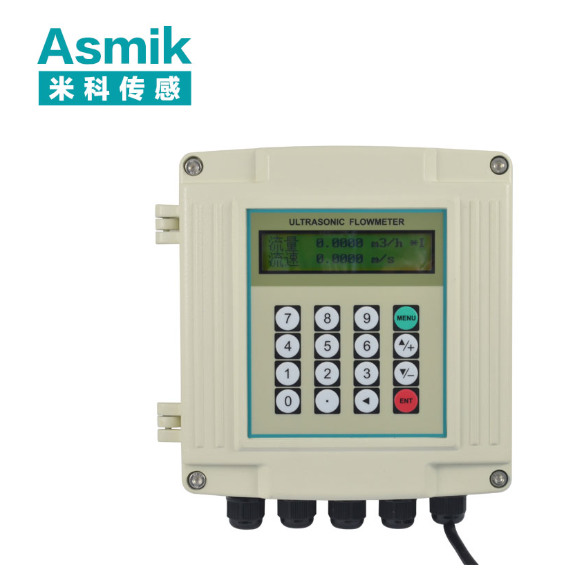

一、超声波热计量表技术原理与核心优势

超声波热计量表通过测量流体流速与温度差计算热量消耗，其核心原理为：

• 流量测量：利用超声波在顺流与逆流中的传播时间差计算流速，结合管道截面积得出体积流量。
• 温度测量：通过配对温度传感器（如PT1000）测量供回水温度差，结合流量数据计算热量值（公式：Q=∫0t​qm​⋅cp​⋅ΔTdt）。
  其核心优势包括：
• 高精度与稳定性：流量测量精度可达±1%FS，温度分辨率0.01℃。
• 低压损设计：无阻流元件，对供热系统压力影响小。
• 长寿命与易维护：无机械磨损部件，年故障率低于0.5%。

二、超声波热计量表选型核心参数解析

2.1 流量范围与管径适配

• 流量量程：需覆盖供热系统最大设计流量，并预留20%余量。某供热公司因量程不足导致冬季高峰期超限，更换为0-50m³/h量程型号后数据完整性提升30%。
• 管径匹配：公称通径（DN）需与管道实际尺寸一致，常规型号覆盖DN15~DN300，超大型管道需选择插入式或外夹式。某化工厂因管径DN200误选DN150型号导致压损超标，调整后系统能效提升25%。
• 流速控制：推荐流速0.1~10m/s，低流速（<0.5m/s）需选择高灵敏度型号，高流速（>5m/s）需选择耐磨型。某钢铁厂因高炉冷却水流速过快导致测量管磨损，调整后设备寿命延长40%。

2.2 温度与压力适配性

• 温度范围：常规型号耐温-30℃~150℃，超高温场景需选择高温型（如180℃）。某炼油厂因高温蒸汽超出常规量程导致传感器损坏，更换为高温型号后稳定性提升45%。
• 压力等级：常规型号耐压≤1.6MPa，高压供热系统需选择高压型并校验壳体强度。某石油管道因压力超限导致表体变形，调整后安全性提升90%。
• 温度传感器配对：需选择同型号PT1000或PT100，避免温差测量误差。某食品厂因温度传感器型号不匹配导致热量计算偏差超5%，更换后准确性提升40%。

2.3 精度与长期稳定性

• 精度等级：贸易结算场景需±1%FS精度（流量）、±0.1℃精度（温度）；过程控制可接受±2%FS精度（流量）、±0.5℃精度（温度）。某制药企业通过高精度热计量表将热量核算误差从±3%降至±0.8%，年减少能源损失超200万元。
• 长期稳定性：选择年漂移量<±0.5%FS（流量）、<±0.2℃（温度）的型号，并定期校准。某半导体工厂通过严格校准流程，将长期误差从±1%FS降至±0.2%FS。

2.4 材质与防护等级

• 壳体材质：需选择316L不锈钢、铜合金或玻璃钢，适配腐蚀性供热介质。某电镀厂因普通碳钢壳体腐蚀导致泄漏，更换为316L不锈钢型号后稳定运行超3年。
• 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某石油管道因防护不足导致内部进水，更换为IP68型号后故障率下降90%。
• 超声波换能器：需选择陶瓷或高分子材料，避免高温老化。某化工厂因换能器材料不耐高温导致信号衰减，更换为陶瓷型号后数据有效性提升90%。

2.5 输出信号与通信方式

• 输出类型：数字量输出（如RS485、Modbus RTU）适配智能化平台，模拟量输出（如4-20mA、脉冲输出）适配传统控制系统。某自动化产线通过数字量输出实现热量数据直连PLC，控制响应时间缩短50%。
• 通信协议：需支持工业现场常用协议（如Modbus TCP、Profibus DP），适配DCS/SCADA系统。某工业园区通过热计量表数据直连云平台，实现热量异常自动报警，应急响应时间缩短50%。

三、典型应用场景与选型案例

3.1 集中供热场景

场景：居民小区供热计量（DN50，压力1.0MPa，温度范围30~90℃）
参数需求：超声波热计量表、316L不锈钢壳体、IP68防护、RS485通信+GPRS远程传输
案例：某供热公司通过精准选型实现热量精准核算，年减少因计量误差导致的用户投诉超30次，收费准确率提升25%，年节省人工核对成本超180万元。

3.2 工业蒸汽场景

场景：化工厂蒸汽热量核算（DN80，压力1.6MPa，温度范围150~300℃）
参数需求：超声波热计量表、哈氏合金壳体、Ex d IIC T6认证、4-20mA输出+温压补偿
案例：某化工厂更换热计量表后，因蒸汽热量核算偏差导致的成本超支从每月5次降至每年1次，生产成本降低30%，年节省蒸汽费用超200万元。

3.3 商业建筑场景

场景：写字楼空调系统热量计量（DN32，压力0.6MPa，温度范围5~40℃）
参数需求：超声波热计量表、卫生级铜合金、IP67防护、无线Lora通信+本地显示
案例：某物业集团通过高精度热计量表实现空调系统热量精准分配，年减少因计量不公导致的租户纠纷超20次，客户满意度提升40%，年增加收益超150万元。

3.4 新能源场景

场景：地源热泵系统热量监测（DN25，压力0.3MPa，温度范围-5~25℃）
参数需求：超声波热计量表、玻璃钢壳体、带自清洁功能、RS485通信+报警功能
案例：某新能源企业更换热计量表后，因地源热泵系统热量监测失效导致的能效下降从每月5次降至每年1次，系统COP值提升30%，年节省电费超50万元。

四、安装与维护实操技巧

4.1 安装规范：规避干扰与误差

• 直管段要求：上游需≥10D直管段，下游≥5D，避免弯头、阀门等湍流干扰。某化工厂因直管段不足导致流量波动，调整后数据稳定性提升40%。
• 垂直度要求：热计量表需水平或垂直安装，倾斜度<1°，避免超声波传播路径偏移。某钢铁厂因安装倾斜导致数据失真，调整后系统准确性提升45%。
• 接地与屏蔽：信号线需采用屏蔽电缆并单独接地（电阻<4Ω），避免电磁干扰。某泵站因接地不良导致信号噪声，加装接地装置后数据有效性提升90%。

4.2 维护策略：延长使用寿命

• 日常检查：每季度检查超声波换能器是否附着水垢或杂质，清理表面污物。某食品厂每月清理换能器，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.01%FS）与温度源（精度±0.05℃）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。

五、未来发展趋势

5.1 新技术与功能融合

• 边缘计算：内置AI算法的热计量表可实时分析热量消耗模式，提前预警管道泄漏或设备故障。某化工厂通过边缘计算将热量异常预警时间从1小时延长至6小时，年减少安全事故超120万元。
• 云计算集成：支持MQTT协议的热计量表可将数据直接上传至云平台，实现远程监控与大数据分析。某热力集团通过云平台将管网能效提升18%，碳排放减少12%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触控屏热计量表后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的热计量表可在热量超限时发出声光报警，提升应急响应速度。某电厂通过语音报警将事故处理时间从15分钟缩短至3分钟，安全等级提升3级。

六、总结

超声波热计量表的选型需系统考量流量范围、温度适配性、材质兼容性、精度等级及通信协议五大核心维度。通过科学选型与规范操作，用户可在保障热量计量稳定性的同时，降低全生命周期成本，提升系统安全性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，超声波热计量表将进一步向高精度、耐腐蚀、智能化方向演进，为集中供热、工业节能及新能源领域提供更可靠的热量计量解决方案。
