蒸汽流量计选型原则：涡街流量计的应用与选型指南

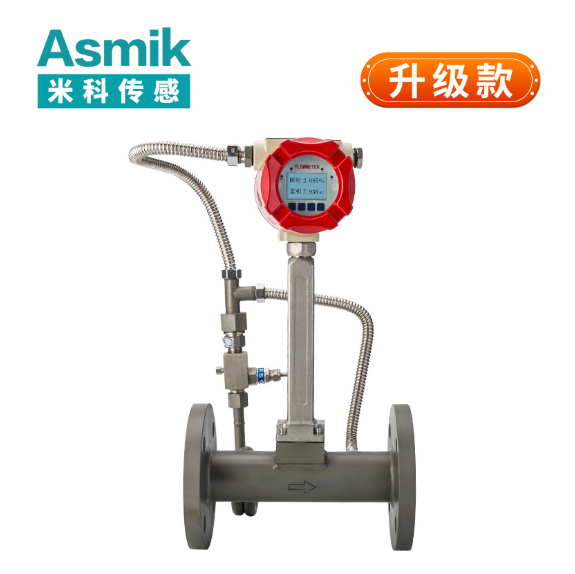

一、涡街流量计技术原理与核心优势

涡街流量计通过检测流体流经三角柱形旋涡发生体时产生的卡门涡街频率，间接推算流量。其核心优势包括：

• 耐高温高压：常规型号耐温-40℃~350℃，耐压可达40MPa，适配高压蒸汽场景。
• 宽量程比：量程比通常为10:1至20:1，可覆盖小流量至大流量需求。
• 低维护成本：无机械运动部件，长期稳定性优异，年故障率低于1%。

二、蒸汽流量计选型核心参数解析

2.1 介质特性适配

• 蒸汽类型：需明确介质为饱和蒸汽或过热蒸汽，饱和蒸汽需关注干度（通常要求≥95%），过热蒸汽需记录温度与压力参数。某化工厂因未区分蒸汽类型导致测量偏差，调整为带温压补偿的涡街流量计后数据稳定性提升40%。
• 杂质与水分：含杂质或冷凝水的蒸汽需选择带过滤装置或自清洁功能的型号。某纺织厂因蒸汽中水分过多导致旋涡发生体堵塞，更换为带疏水阀的流量计后故障率下降70%。
• 腐蚀性控制：腐蚀性蒸汽（如含氯离子）需选择耐腐蚀材质（如316L不锈钢、哈氏合金）。某电厂因普通碳钢管道腐蚀导致泄漏，更换为哈氏合金衬里型号后稳定运行超3年。

2.2 流量范围与量程比

• 量程范围：需覆盖实际工况最大流量，并预留20%余量。某食品厂因量程不足导致流量计超限，更换为宽量程型号（量程比20:1）后数据完整性提升35%。
• 流速控制：推荐流速3~40m/s，低流速（<3m/s）需选择高灵敏度型号，高流速（>30m/s）需选择耐磨型。某钢铁厂因高炉蒸汽流速过快导致测量管磨损，调整后设备寿命延长40%。
• 响应时间：快速响应场景需<1秒（如T90<500ms），常规场景可接受<10秒。某半导体清洗线通过高速响应型号将蒸汽流量控制精度提升25%。

2.3 温度与压力参数

• 温度范围：常规型号耐温-40℃~350℃，超高温场景需选择高温型（如450℃）。某炼油厂因高温蒸汽超出常规量程导致传感器损坏，更换为高温型号后稳定性提升45%。
• 压力等级：需根据管道压力选择（如PN16、PN40、PN100），高压场景需选择高压型并校验壳体强度。某石油管道因压力超限导致流量计壳体变形，调整后安全性提升90%。
• 温压补偿：需适配蒸汽的密度变化，避免因温度压力波动导致测量误差。某热力公司因未补偿导致流量误差超10%，更换为带温压补偿功能的型号后准确性提升45%。

2.4 材质与防护等级

• 壳体材质：需选择316L不锈钢、碳钢或玻璃钢，适配腐蚀性环境。某电镀厂因普通碳钢壳体腐蚀导致泄漏，更换为316L不锈钢型号后稳定运行超3年。
• 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某石油管道因防护不足导致内部进水，更换为IP68型号后故障率下降90%。
• 旋涡发生体：需选择不锈钢或钛合金材质，避免高温氧化或腐蚀。某化工厂因普通不锈钢发生体氧化导致信号衰减，更换为钛合金型号后数据有效性提升90%。

2.5 精度与长期稳定性

• 精度等级：贸易结算场景需±1%FS精度；过程控制可接受±1.5%FS精度。某制药企业通过高精度涡街流量计将蒸汽计量误差从±3%降至±0.8%，年减少能源损失超200万元。
• 长期稳定性：选择年漂移量<±0.5%FS的型号，并定期校准。某半导体工厂通过严格校准流程，将长期误差从±1%FS降至±0.2%FS。
• 零点稳定性：需适配低流速场景，避免零点漂移导致测量误差。某实验室因零点不稳定导致蒸汽消耗数据失真，更换为带自动调零功能的型号后准确性提升45%。

2.6 输出信号与通信方式

• 输出类型：模拟量输出（如4-20mA、0-5V）适配传统控制系统，数字量输出（如RS485、HART）适配智能化平台。某自动化产线通过数字量输出实现流量数据直连PLC，控制响应时间缩短50%。
• 通信协议：需支持工业现场常用协议（如Modbus TCP、Profibus DP），适配DCS/SCADA系统。某工业园区通过流量计数据直连云平台，实现流量异常自动报警，应急响应时间缩短50%。

三、典型应用场景与选型案例

3.1 电力行业场景

场景：锅炉蒸汽流量监测
参数需求：量程0-50t/h、哈氏合金壳体、Ex d IIC T6认证、4-20mA输出+温压补偿
案例：某电厂通过涡街流量计实现蒸汽流量精准统计，年减少因流量误判导致的能源浪费超30次，发电效率提升25%，年节省燃料成本超150万元。

3.2 化工生产场景

场景：反应釜蒸汽加热控制
参数需求：量程0-20t/h、316L不锈钢壳体、IP67防护、HART协议+PID控制
案例：某化工厂更换涡街流量计后，因蒸汽流量失控导致的反应温度波动从每月5次降至每年1次，产品质量合格率提升30%，年减少批次报废超200万元。

3.3 食品加工场景

场景：杀菌釜蒸汽消耗计量
参数需求：量程0-5t/h、卫生级316L不锈钢、PTFE衬里、IP67防护、无线Lora通信
案例：某食品厂通过高精度流量计实现蒸汽消耗精准控制，年减少因流量误差导致的能耗超支超20次，客户投诉率下降80%，年增加收益超150万元。

3.4 纺织印染场景

场景：染色机蒸汽供应调节
参数需求：量程0-10t/h、玻璃钢壳体、带自清洁功能、RS485通信+报警功能
案例：某纺织厂更换涡街流量计后，因蒸汽流量异常导致的染色不均从每月5次降至每年1次，生产效率提升30%，年节省蒸汽成本超50万元。

四、安装与维护实操技巧

4.1 安装规范：规避干扰与误差

• 安装位置：需避开管道弯头、阀门等湍流区域，建议安装在管道直线段（上游≥10D，下游≥5D）。某化工厂因安装位置过近导致流量波动，调整后数据稳定性提升40%。
• 垂直度要求：流量计需水平或垂直安装，倾斜度<1°，避免旋涡发生体受力不均。某钢铁厂因安装倾斜导致数据失真，调整后系统准确性提升45%。
• 接地与屏蔽：信号线需采用屏蔽电缆并单独接地（电阻<4Ω），避免电磁干扰。某泵站因接地不良导致信号噪声，加装接地装置后数据有效性提升90%。

4.2 维护策略：延长使用寿命

• 日常检查：每季度检查旋涡发生体是否附着杂质，清理表面污物。某食品厂每月清理发生体，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.01%FS）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。
• 防护罩维护：户外场景需定期清理防护罩灰尘，避免影响散热。某矿产冶炼厂因防护罩堵塞导致设备过热，更换后数据完整性提升45%。

五、未来发展趋势

5.1 新技术与功能融合

• 边缘计算：内置AI算法的流量计可实时分析蒸汽流量变化，提前预警管道泄漏或设备故障。某化工厂通过边缘计算将流量异常预警时间从1小时延长至6小时，年减少安全事故超120万元。
• 云计算集成：支持MQTT协议的流量计可将数据直接上传至云平台，实现远程监控与大数据分析。某热力集团通过云平台将管网能耗降低18%，碳排放减少12%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触控屏流量计后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的流量计可在流量超限时发出声光报警，提升应急响应速度。某电厂通过语音报警将事故处理时间从10分钟缩短至2分钟，安全等级提升3级。

六、总结

蒸汽流量计的选型需系统考量介质特性、流量范围、温度压力参数、材质兼容性、精度等级及环境适应性六大核心维度。通过科学选型与规范操作，用户可在保障流量测量稳定性的同时，降低全生命周期成本，提升系统安全性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，涡街流量计将进一步向高精度、耐高温、智能化方向演进，为电力、化工、食品医药等领域提供更可靠的蒸汽流量测量解决方案。
