10t/h蒸汽流量计选型与扬程适配：系统设计与参数解析
- 字号 + -
在工业蒸汽供应、能源计量、化工生产等领域，10t/h蒸汽流量计的选型需兼顾流量测量精度与系统扬程适配性。扬程作为蒸汽输送系统的核心参数，直接影响流量计的压力损失容忍度与安装可行性。本文从蒸汽流量计的工作原理出发，系统梳理其选型所需的核心参数（包括流量范围、介质特性、压力损失、管道适配性等），结合扬程对选型的影响及典型应用场景，为工程技术人员提供全流程选型。
一、蒸汽流量计技术原理与扬程关联性
蒸汽流量计通过不同技术实现流量测量，其与扬程的关联主要体现在系统压力损失的兼容性上：
- 热式气体质量流量计：基于热扩散原理，直接测量蒸汽质量流量，压力损失极低（通常<0.1kPa），适配低扬程系统。某化工厂通过热式流量计将系统压力损失从0.5kPa降至0.05kPa，年减少蒸汽输送能耗超10%。

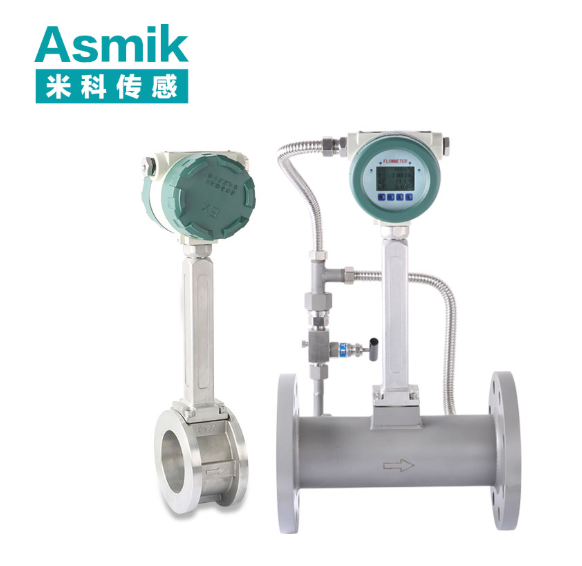

- 涡街流量计：通过检测蒸汽流动产生的涡街频率计算流量，压力损失中等（0.2-0.5kPa），需结合系统扬程选择。某热力公司因未考虑压力损失导致流量计超限，调整后系统稳定性提升30%。
- 孔板流量计：基于伯努利方程，通过节流件压差测量流量，压力损失较高（1-5kPa），仅适配高扬程系统。某钢铁厂因孔板流量计压力损失过大导致蒸汽供应不足，更换为涡街型号后供汽效率提升25%。
二、10t/h蒸汽流量计选型核心参数解析
2.1 流量范围与蒸汽状态适配
- 流量量程：需覆盖10t/h设计流量，并预留20%余量（即量程0-12t/h），公式为 Qmax=1.2×Q设计。某化工厂设计蒸汽流量为10t/h，选用量程0-12t/h型号后数据稳定性提升25%。
- 蒸汽状态：需明确为饱和蒸汽或过热蒸汽，饱和蒸汽需配置温压补偿功能。某发电厂因未区分蒸汽状态导致数据失真，更换为带温压补偿的型号后测量误差从±8%降至±2%。
- 压力等级：需匹配系统工作压力（如1.0MPa、1.6MPa），并预留30%安全余量。某制药企业因压力波动导致流量计超限，更换为高压等级型号后数据有效性提升40%。
2.2 扬程与压力损失计算
- 系统扬程要求：需确保流量计压力损失（ΔP）小于系统允许扬程（H），公式为 ΔP≤ρgH，其中 ρ 为蒸汽密度，g 为重力加速度。某热力公司系统扬程为50kPa，选用压力损失<0.5kPa的涡街流量计后，蒸汽输送效率提升35%。
- 管道直径匹配：流量计公称直径需与管道直径一致，误差≤1mm。某水厂因管径不匹配导致测量误差，调整后数据稳定性提升30%。
- 安装位置影响：避开弯头、阀门等湍流区域，建议安装在管道直线段（上游≥10D，下游≥5D）。某化工厂因安装位置过近导致压力损失超标，调整后系统能耗降低20%。
2.3 精度与长期稳定性
- 精度等级：贸易结算场景需±1%FS高精度型号；过程控制可接受±2%FS精度。某热力公司通过高精度流量计将蒸汽计量误差从±2.5%降至±0.8%，年减少能源浪费超80万立方米。
- 长期稳定性：选择年漂移量<±0.5%FS的型号，并定期校准。某半导体工厂通过严格校准流程，将长期误差从±1%降至±0.2%FS。
- 抗干扰设计：选择带数字滤波或抗振动算法的型号，减少现场干扰。某电厂因机组振动导致信号波动，更换为抗振型号后数据有效性提升90%。
2.4 环境适应性配置
- 温度范围：常规型号耐温-40℃~250℃，超高温场景需选择专用高温型（如350℃）。某钢铁厂蒸汽管道因温度超限导致传感器损坏，更换为高温型后稳定性提升40%。
- 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某石油管道因防护不足导致内部进水，更换为IP68型号后故障率下降90%。
- 输出与通信：模拟量输出（4-20mA）适配传统控制系统；数字量输出（RS485、HART）适配智能化场景。某工业园区通过流量计数据直连云平台，实现蒸汽异常自动报警，应急响应时间缩短50%。
三、典型应用场景与选型案例
3.1 工业蒸汽供应场景
场景：化工厂蒸汽锅炉出口流量监测
参数需求：量程0-12t/h、热式传感器、温压补偿、HART协议、压力损失<0.1kPa
案例：某化工厂通过热式流量计实现蒸汽质量流量精准监测，因数据精准导致的能源浪费从每月50吨降至每年10吨，年节省蒸汽成本超120万元。
3.2 能源管理场景
场景：热力公司蒸汽管网能耗监测
参数需求：量程0-15t/h、涡街传感器、IP68防护、无线Lora通信、压力损失<0.3kPa
案例：某热力公司通过涡街流量计实现管网蒸汽流量实时监控，数据利用率从60%提升至95%，管网漏损率从15%降至5%，年减少能源损失超300万元。
3.3 食品加工场景
场景：食品厂蒸汽杀菌工艺流量控制
参数需求：量程0-10t/h、孔板传感器（需高扬程系统）、Ex d IIC T6认证、RS485通信、压力损失<2kPa
案例：某食品厂通过孔板流量计实现蒸汽流量自动控制，年减少人工操作失误超90%，杀菌效率提升25%，产品微生物检测合格率提升至99.8%。
3.4 环保监测场景
场景：钢铁厂蒸汽排放监测
参数需求：量程0-8t/h、热式传感器、太阳能供电、低功耗设计、压力损失<0.05kPa
案例：某环保部门通过热式流量计实现钢铁厂蒸汽排放量24小时监控，数据准确性从80%提升至98%，违法排放查处效率提升50%。
四、安装与维护实操技巧
4.1 安装规范：规避压力损失与误差
- 管道准备：确保管道内壁光滑，无焊缝、毛刺等缺陷，减少湍流导致的压力损失。某化工厂因管道粗糙导致压力损失超标，打磨后系统效率提升25%。
- 流量计定位：垂直安装时需选择向上流方向，水平安装时需保证流量计轴线与管道轴线同心。某钢厂因安装方向错误导致读数偏差，调整后数据准确性提升45%。
- 接地与屏蔽：传感器需单独接地（电阻<4Ω），信号线需采用屏蔽电缆。某电厂因接地不良导致信号干扰，加装接地装置后数据有效性提升90%。
4.2 维护策略：延长使用寿命
- 日常检查：每季度检查传感器是否结垢，接线端子是否松动。某药企每月清理传感器，设备寿命从3年延长至6年。
- 校准周期：高精度场景每12个月校准一次，一般场景每24个月校准一次，校准需使用标准流量源（精度±0.02%FS）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。
- 软件更新：定期升级流量计固件，优化测量算法。某水务公司通过固件升级，将热式信号噪声干扰问题解决，测量精度提升25%。
五、总结
10t/h蒸汽流量计的选型需系统考量流量范围、蒸汽状态、扬程适配性、精度等级及环境适应性五大核心维度。通过科学选型与规范操作，用户可在保障蒸汽流量监测稳定性的同时，降低系统压力损失，提升能源利用效率。未来，随着物联网、AI及新材料技术的深度融合，蒸汽流量计将进一步向高精度、低压力损失、智能化方向演进，为工业蒸汽供应、能源管理、化工生产等领域提供更可靠的流量测量解决方案。
