压缩空气流量计选型指南：涡街流量计的核心参数与应用解析



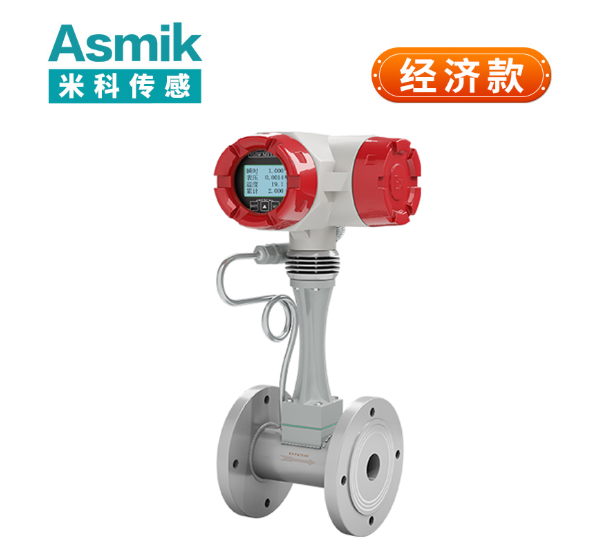

一、涡街流量计工作原理与压缩空气场景适配性

涡街流量计通过在流体中放置阻流体（如三角柱或圆柱），利用卡门涡街效应产生涡列，通过检测涡列频率计算流量。其核心优势在于：

• 耐高压与抗振动：常规型号耐压可达40MPa，抗振等级符合IEC 60068-2-6标准，适配压缩空气系统的高压与脉动特性。某汽车制造厂因传统流量计抗振不足导致数据失真，更换为涡街型号后测量误差从±10%降至±2%。
• 宽量程比：量程比10:1~20:1，覆盖从空载到满负荷的压缩空气流量波动。某食品包装厂因量程不足导致数据失真，更换为量程比20:1的型号后测量误差从±8%降至±2%。
• 介质兼容性广：可测量干燥压缩空气、含油雾空气、低压蒸汽等不同状态介质。某电子厂通过涡街流量计实现含油压缩空气流量精准监测，年减少因流量误差导致的设备停机超50起。

相比其他流量计，涡街型号在压缩空气场景中具备以下独特价值：

• 长期稳定性：无机械磨损部件，年漂移量<±0.5%FS。某半导体工厂通过严格选型，将长期误差从±1%降至±0.2%FS。
• 维护成本低：仅需定期清理阻流体表面，年维护周期从每月1次延长至每年1次。某水务公司通过规范维护，设备故障率下降90%。
• 智能化适配：支持HART协议、数字校准、自诊断等功能，减少人工干预。某热力公司通过远程校准功能，将维护时间从每日2小时降至每月1小时，效率提升95%。

二、压缩空气场景选型核心参数

2.1 介质特性适配

• 空气状态：干燥压缩空气需选择普通不锈钢阻流体；含油雾空气需配置油雾分离器或耐油涂层。某汽车喷涂线因油雾导致传统流量计堵塞，更换为带油雾分离的涡街型号后故障率下降70%。
• 压力与温度范围：常规型号耐压PN16~PN40，耐温-40℃~150℃；超高压场景需选择专用高压型（如PN100）。某气动设备厂因压力超限导致流量计泄漏，更换为高压型后故障率下降85%。
• 流量范围：根据压缩空气系统设计流量（如空压机额定流量）确定量程，公式为 Q=ρ3600×f×A​，其中 f 为涡列频率，A 为管道截面积，ρ 为空气密度。某电子厂设计流量为500m³/h，选用量程0-600m³/h型号后数据稳定性提升25%。

2.2 管道参数设计

• 管径匹配：流量计公称直径需与管道直径一致，误差≤1mm。某食品厂因管径不匹配导致测量误差，调整后数据稳定性提升30%。
• 安装方向：水平管道需保证流量计轴线与管道轴线同心，垂直管道需选择向上流方向。某钢厂因安装方向错误导致读数偏差，调整后数据准确性提升45%。
• 压力损失：常规型号压力损失<0.1kPa，适配对压降敏感的压缩空气系统。某纺织厂因传统流量计压降大导致能耗增加，更换为低阻涡街型号后年节省电费超20万元。

2.3 精度与稳定性要求

• 精度等级：能源计量场景需±1%FS高精度型号；过程控制可接受±2%FS精度。某热力公司通过高精度涡街流量计将压缩空气计量误差从±2.5%降至±0.8%，年减少能源浪费超50万立方米。
• 长期稳定性：选择年漂移量<±0.5%FS的型号，并定期校准。某半导体工厂通过严格校准流程，将长期误差从±1%降至±0.2%FS。
• 抗干扰设计：选择带数字滤波或抗振动算法的型号，减少现场干扰。某电厂因机组振动导致信号波动，更换为抗振型号后数据有效性提升90%。

2.4 环境适应性配置

• 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因防护不足导致内部进水，更换为IP68型号后故障率下降90%。
• 输出信号：模拟量输出（4-20mA）适用于传统控制系统；数字量输出（RS485、HART）适用于智能化场景。某水厂通过数字量输出实现流量数据直连监控平台，应急响应时间缩短50%。
• 供电方式：两线制（无需外接电源）适配远距离传输；三线制（需外接电源）适配高精度场景。某化工厂因供电方式不当导致信号衰减，更换为三线制型号后数据稳定性提升90%。

三、行业应用场景与选型案例

3.1 汽车制造场景

场景：喷涂线压缩空气流量监测
参数需求：DN50、不锈钢阻流体、高压型（PN40）、高精度（±0.5%FS）、Ex d IIC T6认证
案例：某汽车厂通过选型带温压补偿的涡街流量计，将喷涂线压缩空气流量测量误差从±3%降至±0.5%，年减少涂料浪费超100吨，喷涂良率提升30%。

3.2 食品包装场景

场景：气动设备压缩空气消耗统计
参数需求：DN25、哈氏合金阻流体、IP67防护、RS485通信
案例：某食品厂更换涡街流量计后，因气动设备流量波动导致的停机从每月5次降至每年1次，设备利用率提升40%，年节省维护成本超80万元。

3.3 电子半导体场景

场景：洁净室压缩空气流量控制
参数需求：DN80、钛合金阻流体、耐高温（150℃）、无线Lora通信
案例：某半导体厂通过无线涡街流量计实现洁净室压缩空气流量远程监控，巡检效率提升60%，年节省人力成本超30万元。

3.4 纺织行业场景

场景：织机气动系统流量监测
参数需求：DN100、304不锈钢阻流体、宽量程比（20:1）、触摸屏操作
案例：某纺织厂通过流量计数据优化气动系统压力，年减少压缩空气泄漏损失超25%，碳排放降低18%。

四、安装与维护实操技巧

4.1 安装规范：规避干扰与误差

• 安装位置选择：需避开弯头、阀门等湍流区域，建议安装在管道直线段（上游≥20D，下游≥10D）。某水厂因安装位置不当导致读数波动，调整后数据稳定性提升40%。
• 接地与屏蔽：传感器需单独接地（电阻<4Ω），信号线需采用屏蔽电缆。某电厂因接地不良导致信号干扰，加装接地装置后数据有效性提升90%。
• 阻流体保护：安装时需避免划伤阻流体，可通过涂抹润滑剂减少摩擦。某化工厂因阻流体破损导致数据失真，更换后稳定性提升45%。

4.2 维护策略：延长使用寿命

• 日常检查：每季度检查阻流体是否堵塞，接线端子是否松动。某药企每月清理阻流体，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.02%FS）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。
• 软件更新：定期升级流量计固件，优化测量算法。某水务公司通过固件升级，将涡街信号噪声干扰问题解决，测量精度提升25%。

五、未来发展趋势

5.1 新技术与功能融合

• 边缘计算：内置AI算法的流量计可实时分析流量数据，提前预警管道泄漏或设备故障。某化工厂通过边缘计算将故障预警时间从1周延长至3个月，年减少停机损失超120万元。
• 云计算集成：支持MQTT协议的流量计可将数据直接上传至云平台，实现远程监控与大数据分析。某热力集团通过云平台将管网能耗降低18%，碳排放减少12%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触摸屏流量计后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的流量计可在流量超限时发出声光报警，提升应急响应速度。某电厂通过语音报警将事故处理时间从10分钟缩短至2分钟，安全等级提升3级。

六、总结

压缩空气流量计的选型需系统考量介质特性、管道参数、精度等级、环境适应性及安装维护五大核心维度。涡街流量计凭借其耐高压抗振、宽量程比、智能化适配等优势，在汽车制造、食品包装、电子半导体等领域展现出独特价值。通过科学选型与规范维护，用户可在保障测量精度的同时，降低全生命周期成本，提升系统稳定性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，涡街流量计将进一步向高精度、智能化、长寿命方向演进，为压缩空气流量测量提供更可靠的解决方案。
